HIFIDIY APE硬盘播放器装机说明(随时更新)

hifidiy · 发表于 2008-12-25 00:03

感谢大家选择HIFIDIY设计的套件,我们感到非常的欣慰!

我们推荐大家使用2.5寸的IDE 接口的笔记本硬盘和U盘作为存储介质----这两个介质不受容量限制,硬盘只格一个FAT32主分区

APE操作说明书及软件升级位置:

http://bbs.hifidiy.net/viewthread.php?tid=193765&extra=page%3D1

APE安装和使用问题汇总:

http://bbs.hifidiy.net/viewthread.php?tid=196110&extra=page%3D1

主板元件清单数值标注(请下载)

APE-DAC元件数值.doc (46.5 KB, 下载次数: 9051)

2009-1-1 22:39 上传
点击文件名下载附件

最新会员装机反馈链接:

http://bbs.hifidiy.net/viewthread.php?tid=194195&extra=page%3D1

http://bbs.hifidiy.net/viewthread.php?tid=194050&extra=page%3D2

HIFIDIY APE硬盘播放器是一个非常复杂和有难度的套件,已经完全超过我们以往设计的转盘!整个机器基本如同是一台直流供电的小型电脑,然后使用我们开发的核心程序!整个机器在开发中移植众多HIFI设计理念,例如本APE的数字输出部分就参考了MINI CDPRO输出部分,关键元件使用DALE电阻和黑WIMA及输出数字变压器!

因为套件非常复杂所,以请大家一定一定仔细观看本装机说明!

在大家组装前我们特别要提醒大家几个必须注意的地方:

本次发送的APE播放器中的变压器安装位置可能需要大家自己钻两个孔,如果在家中使用不远距离运输的话也可以不钻孔只固定两个锣丝位:原因是我们测试定型的变压器是50W的R型变压器,我们批量定做的时候特别加大到60W,结果没预算到60W的变压器固定孔的安装固定孔位置宽度要比50W变压器宽5MM,所以就有一点偏差!

本次APE播放器是以套件标准公布,因为为大家考虑我们有两个部件我们特别额外出资让代工工厂生产,代装件我们没有预算成品生产成本和售后成本,当然即使这样我们还是对大家负责,代装成品件我们为大家提供一个月的免费保固,一个月将不再免费保固,成品部件终身维修!-----------如果私自对主板进行修改,一律不进行免费售后

1)主板上的绿色核心CPU板大家一定不要拔下来,万一大家操作失误会导致整个系统不正常

2)因为代工厂无法在成品生产的时候根据实际距离调整7805的高低,所以请大家一定自己根据底板固定孔的距离自己焊接7805,本项将是整个机器安装的最麻烦的地方,请大家一定要细心!7805不用任何绝缘片,直接上到底板上,本机就是以7805的散热片接地!

3)电源开关是软启动方式,我们配备的开关没有自锁功能,长按三秒后就可以开机,如果关机的时候使用菜单上的关闭系统来关机,也可以使用遥控上的操作来关机,如果碰到特别情况,可以长按KEY的最左边键直接强制关机!

4)我们特别说明一下几个特别注意地方锣丝的使用情况:
   3*8的铜柱子用于电源板及显示板
   3*10安装核心主板(第一批会员发送全部为3*8MM,请在下面垫一个垫片或锣帽,抱歉,如果觉得不妥请和KF联系,我们免费补出)
   3*12的铜柱子用于安装电源开关
   3*5的铜柱子用来安装USB和SD卡的小板及显示板上的显示屏
   3*5的锣丝用来固定显示屏
   4*12的锣丝用来固定变压器和胶机脚
   内六角锣丝用来固定连接条
   3*12锣丝用来固定面板
   3*5沉头锣丝用来固定主板7805和电源座

5)SD卡和USB位置因为厂家是批量生产,有个别SD卡的接口厂家手工焊接过程中稍微有点偏离SD卡的白线,请大收到这种成品板的会员安装SD卡小板的时候把USB的一个边稍微弯曲搞直一点就可以放到面板位置啦!我们特别提醒!

6)如果扩展DAC和本APE配合,DAC主板上的J7请开路,不要短路

7)本播放器我们推荐大家使用2.5寸的IDE硬盘(笔记本硬盘,容量不受限制)和U盘或者SD卡,这样会比较理想,以上三项可以同时使用或者分别独立使用
160G IDE硬盘安装说明:

http://bbs.hifidiy.net/viewthread.php?tid=199278&extra=page%3D1

大电流的移动硬盘请不要插到前面的USB口,自带电源的移动硬盘可以使用前面USB口,如果使用SATA硬盘需要使用转接卡,同时SATA硬盘的标称电流最好在0.8A以下!

7)特别提醒您在把电源板上的电接到主板上的时候一定注意正负和参考我们的图片因为这个是特别重要的地方

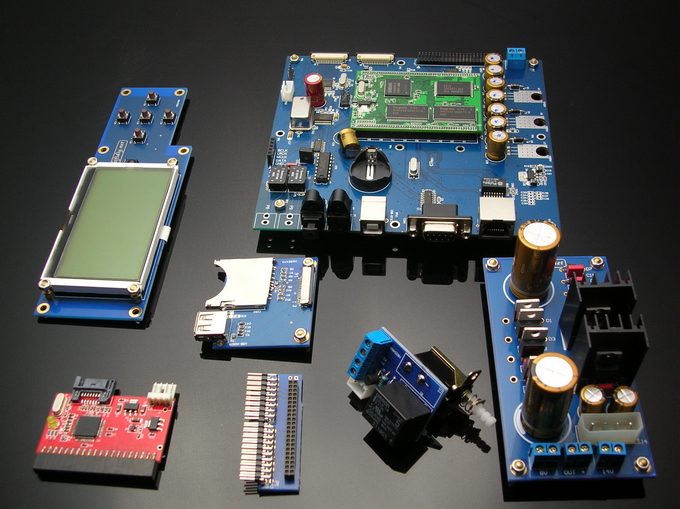

言归正传,我们先来看看APE播放器主板的全家福

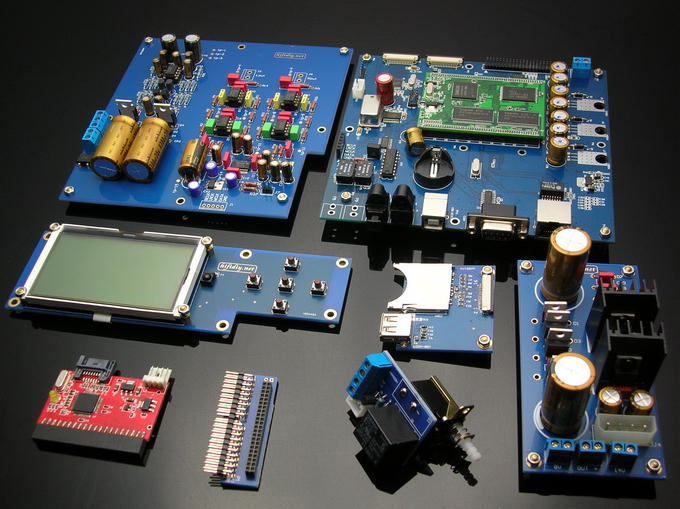

下图为带DAC版本的PCB全家福

以下为不带DAC版的全家福

我们特别说明一下主板的接口说明

其中这几块板是成品:

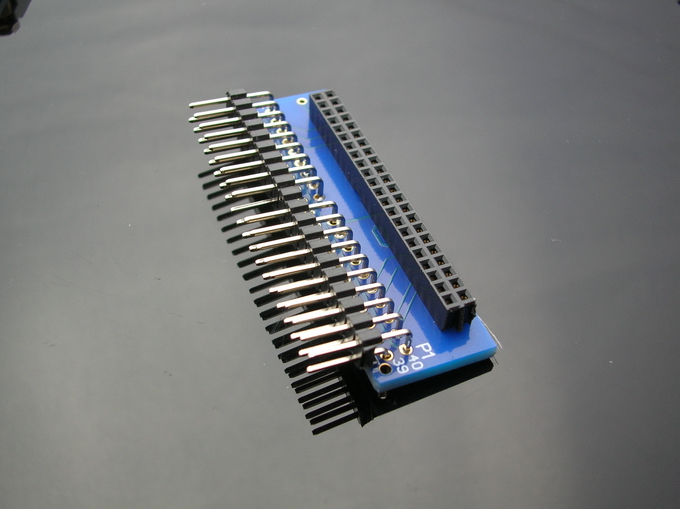

还有我们赠送给大家的SATA转IDE的卡也是成品!

那么接下来几个非常的套件就需要您来焊接啦!

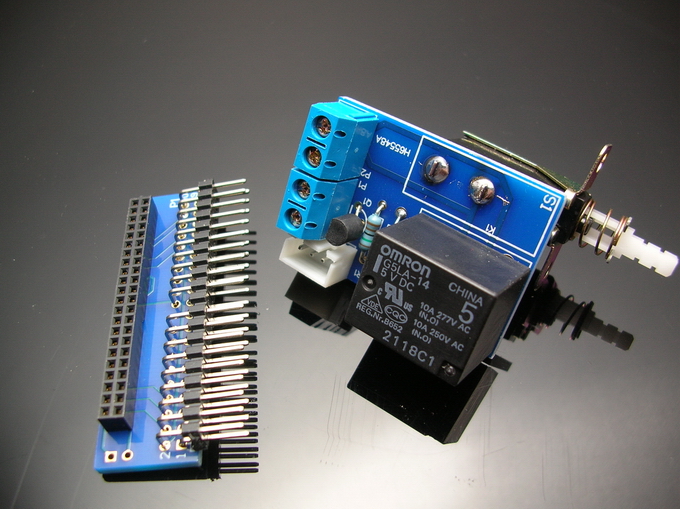

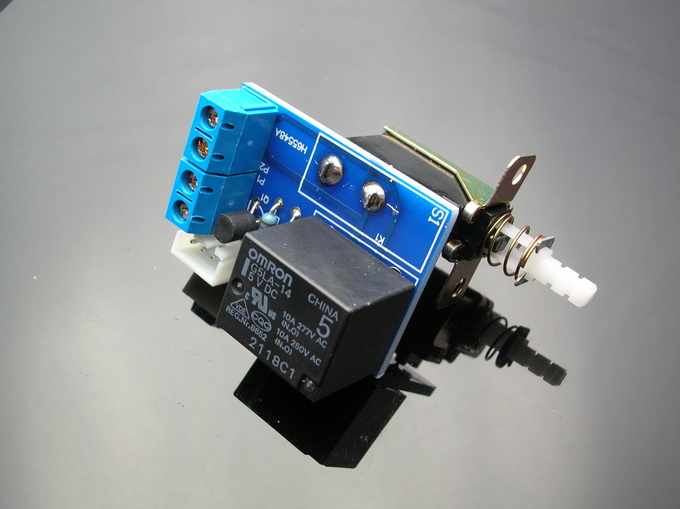

下面这个电源软启动套件就太简单啦!相信您看着下面图片应该会很快焊接完成!

这个SATA的转接电源卡大家一定记住其中有个针不需要,然后大家一定参考焊接位置!

下面两个简单的部件放在一起啦!

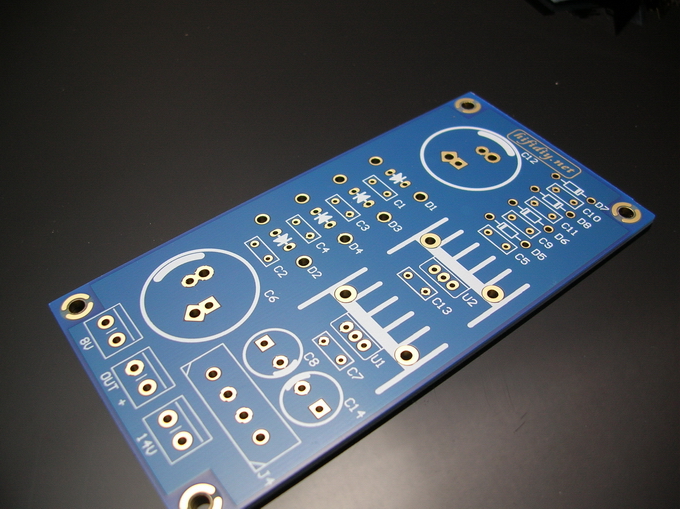

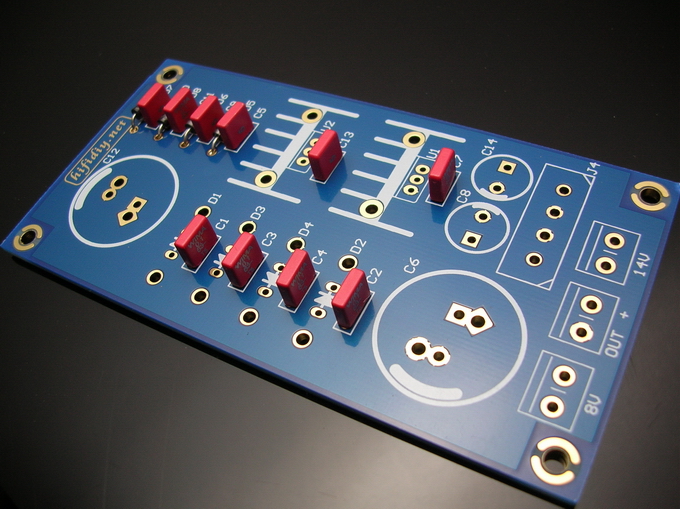

这个电源就更简单啦!按照规格表一对一就OK啦!

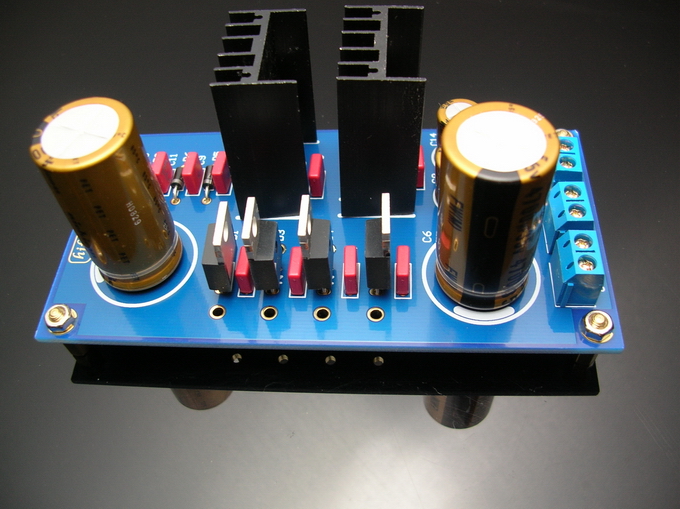

我们在本套件特别使用了4枚MUR860,请您一定观看下面的位置,要是您搞反啦可能会放烟花的---切记切记

顺便告诉假如不认识MUR860的朋友---860是两条腿的三级管

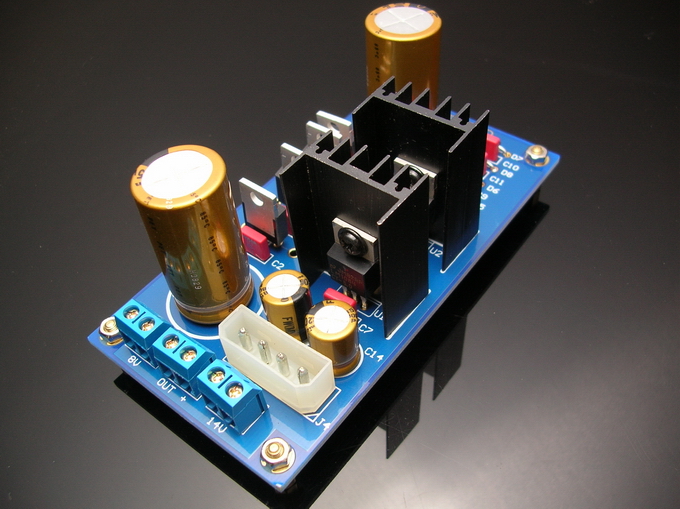

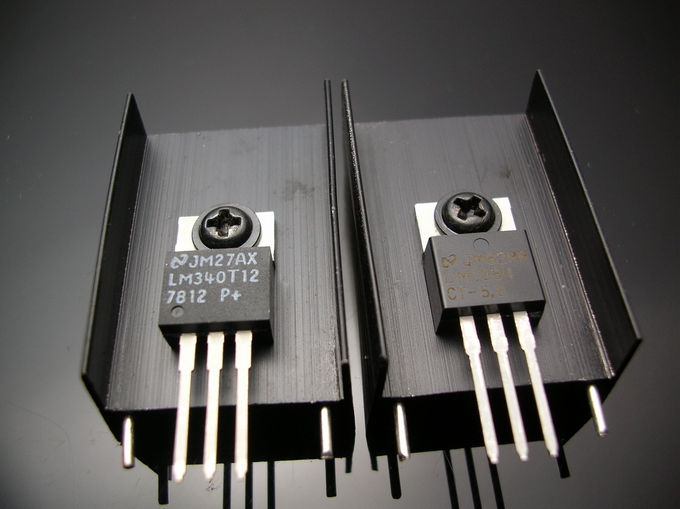

我们特别使用的是1.5A的7812和3A的1084,本处的电源主要是给SATA硬盘供电

这个还是很容易OK的!

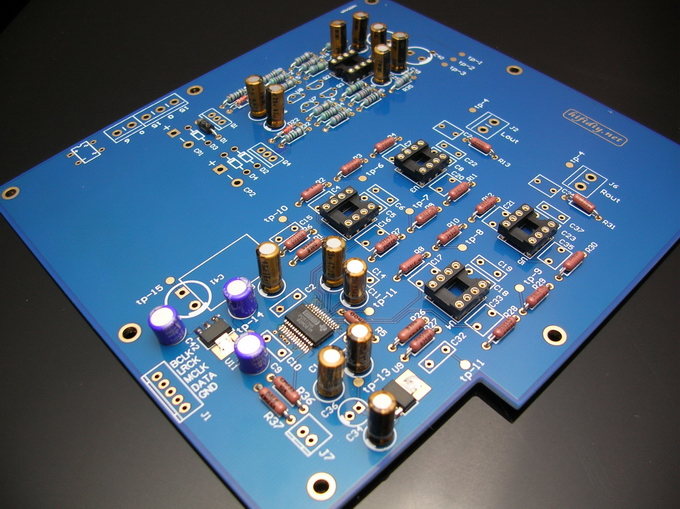

如果您额外定了DAC套件,那么我们就一起开动吧,所有DD全部在下面啦!看起来复杂吧--嗯,我也感觉好象是有点恐怖呀!

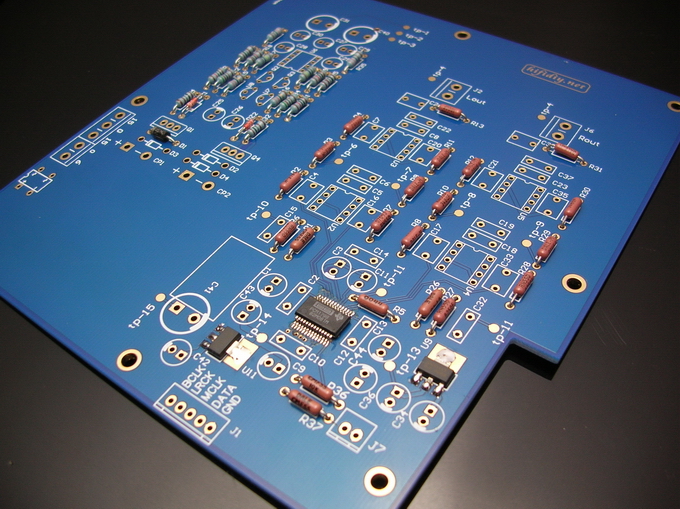

影响本部分最关键的地方就是这个贴片!这个将是您成功的关键!

然后按照说明书内的元件清单开始焊接啦!

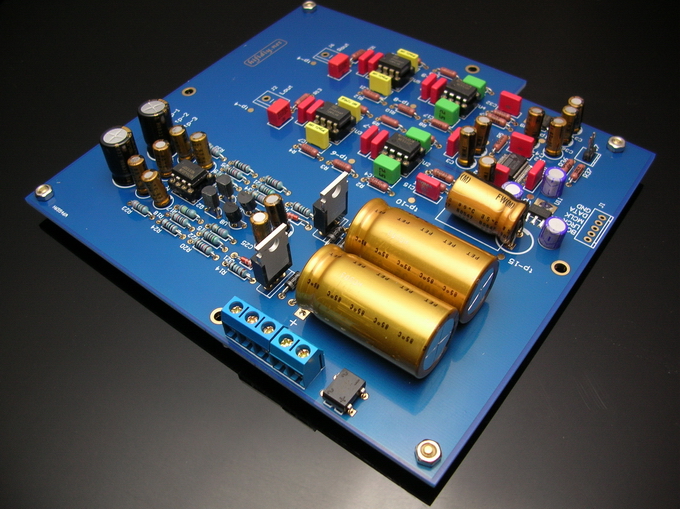

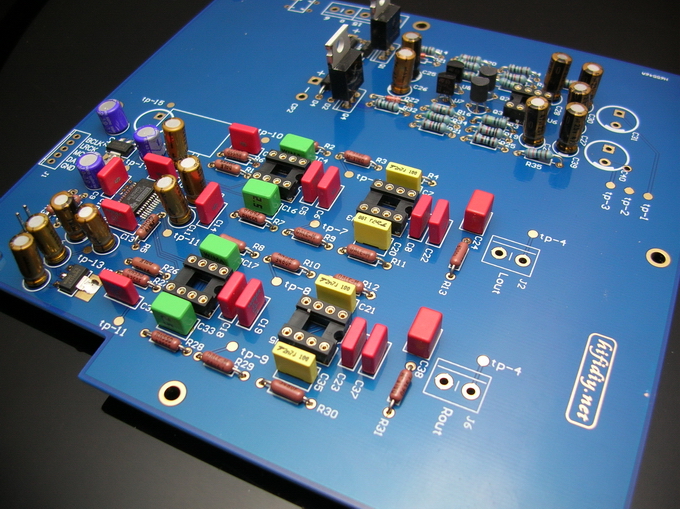

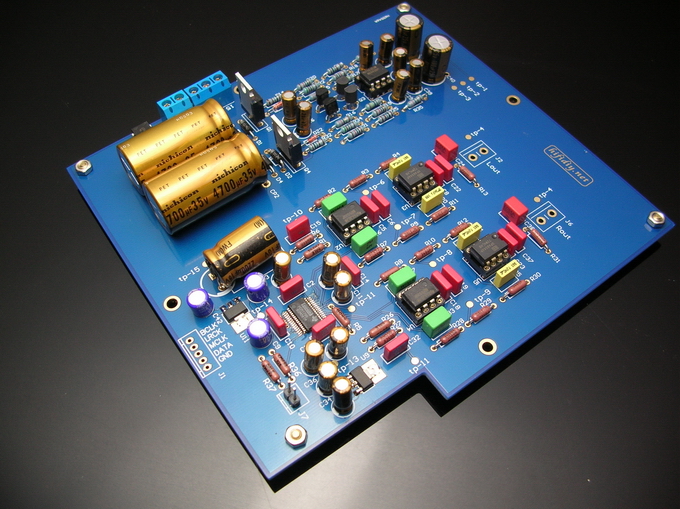

这个是完成的照片和细节,请大家参考!

以上电路板部分全部完成后,那么就开始整机组装啦!

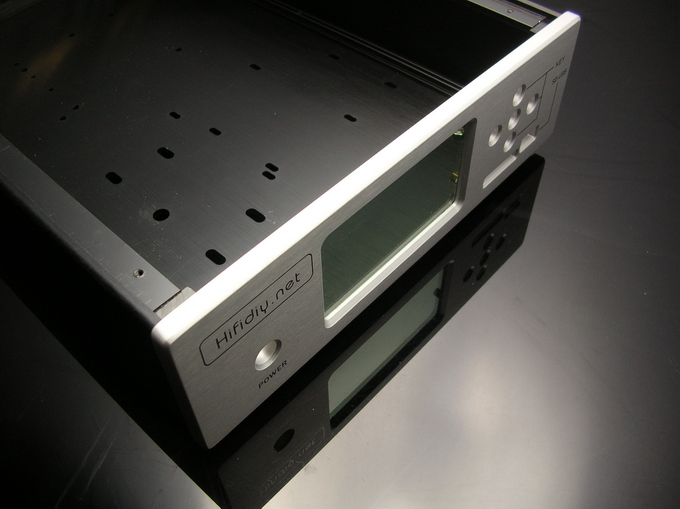

下面的机箱看起来舒服吧,可别高兴太早,您收到的可是一块块板子,您要拼成这样,这个是考验您耐心的工作啦
要是搞反了位置那就恭喜您啦----您需要从来一次!请一定参考下图!

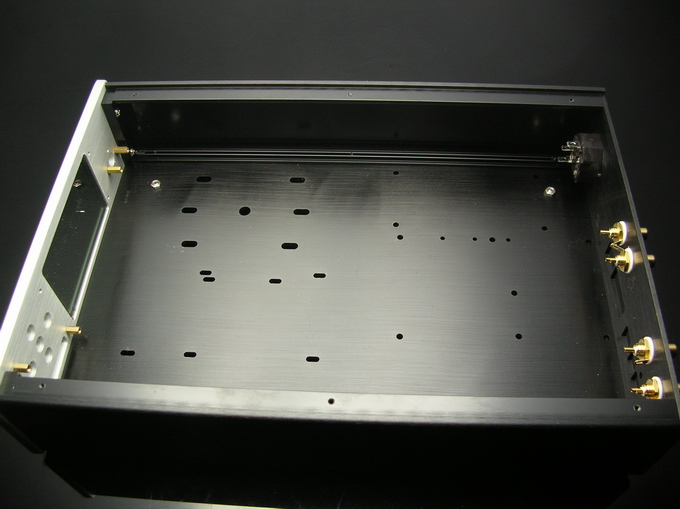

晕,底板密密麻麻的孔恐怖哟

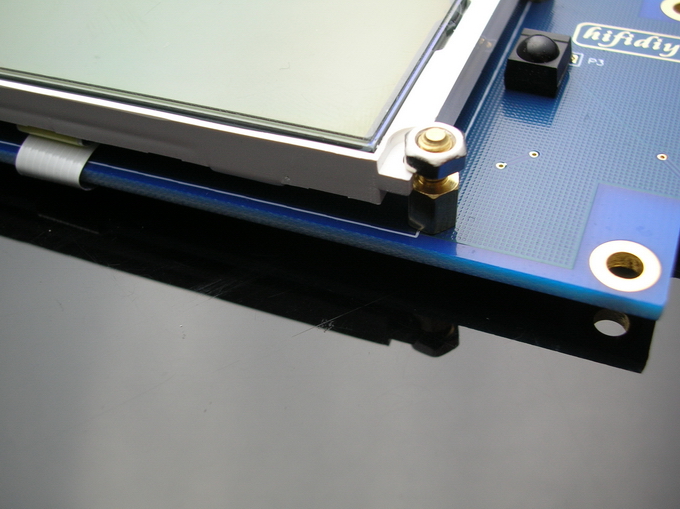

这个亚克厉可以不用任何胶,放进去后安装显示板就会被显示屏的锣丝顶得纹丝不动!

因为本显示屏使用的是LCD,我们为了顾及显示效果特别把挡光的亚克厉的使用了透光更好的产品,这样的目的主要是为了保证远距离观看!

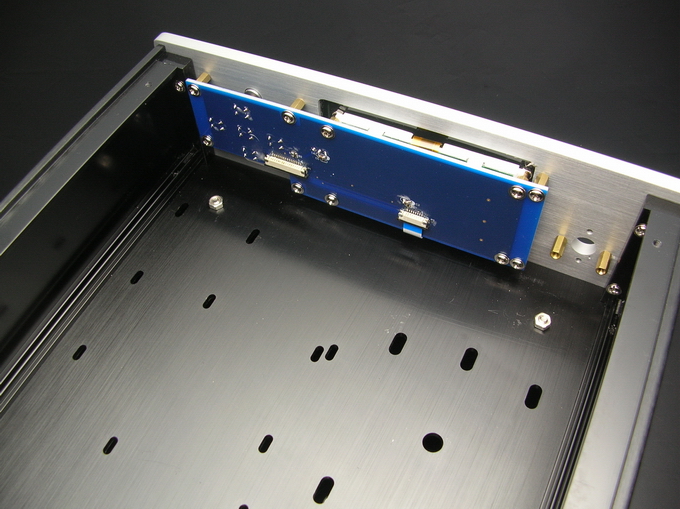

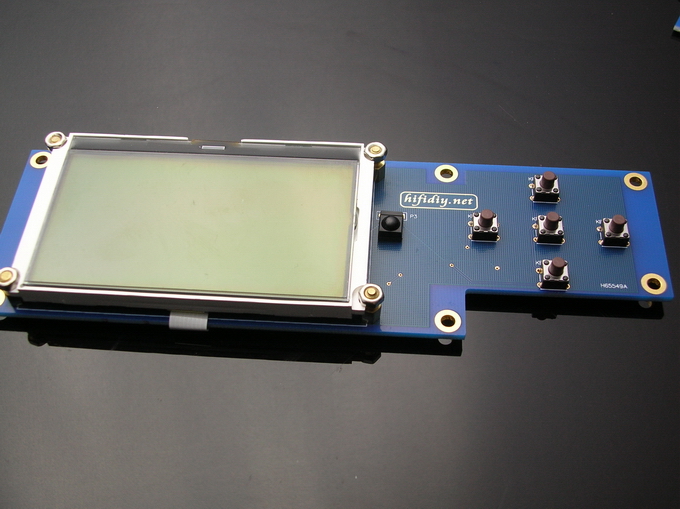

请参考下图把显示屏安装好!

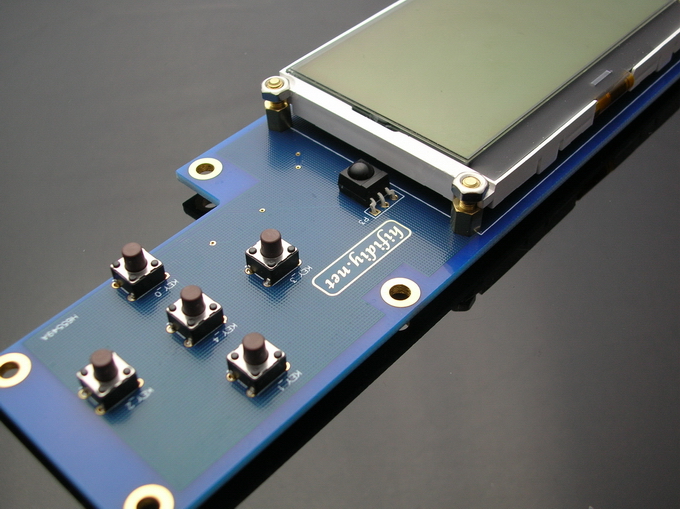

上好按键就开始固定面板啦

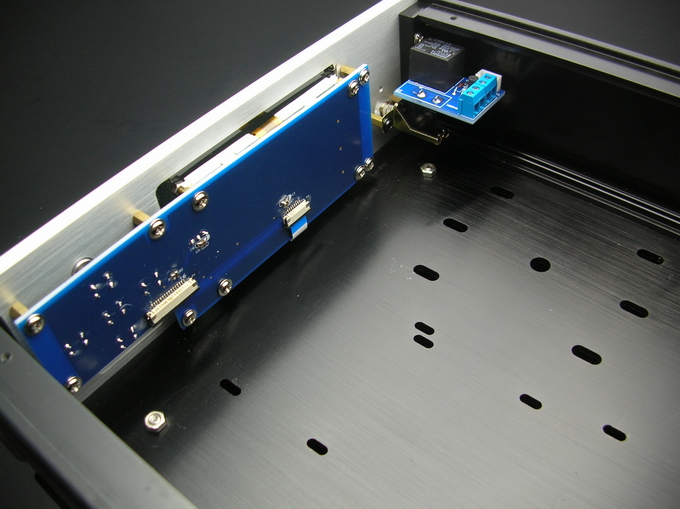

然后固定软启动板!

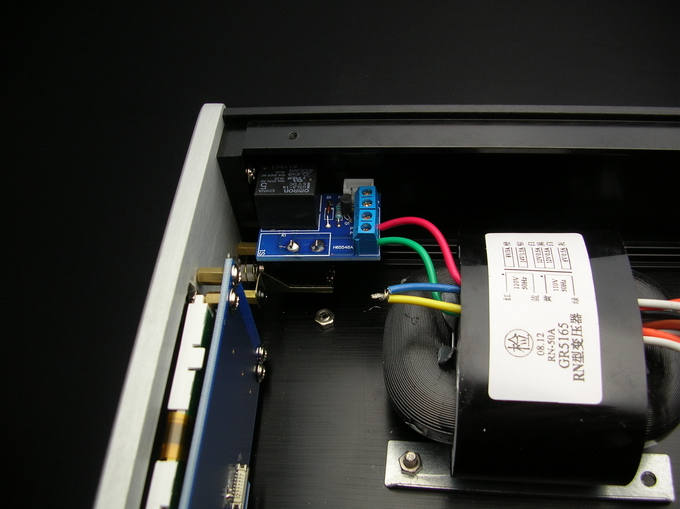

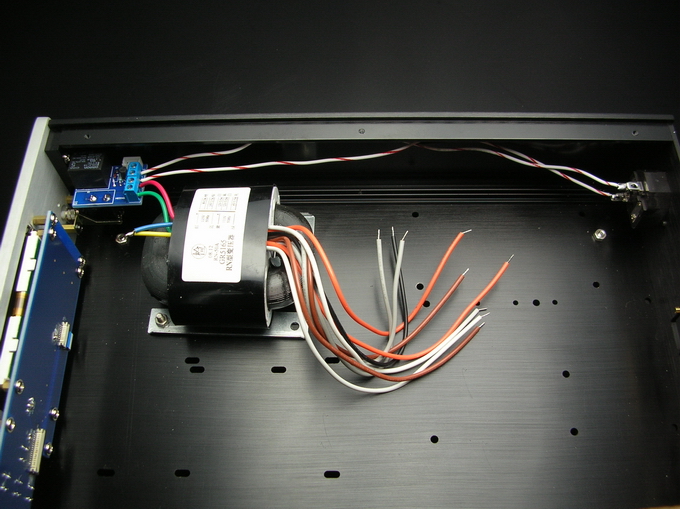

仔细观看变压器,下图是220V地区运用,110V地区请参考变压器示意图安装
220V接法:蓝黄短路,红线和绿线分别接220V
110V接法:红线和黄线短路,绿线和蓝线短路 ,然后短路后的两根线分别接110V

连接220V,请看好接口位置

现在到了最恐怖和最重要的地方!

特别用个表情和把字变红色

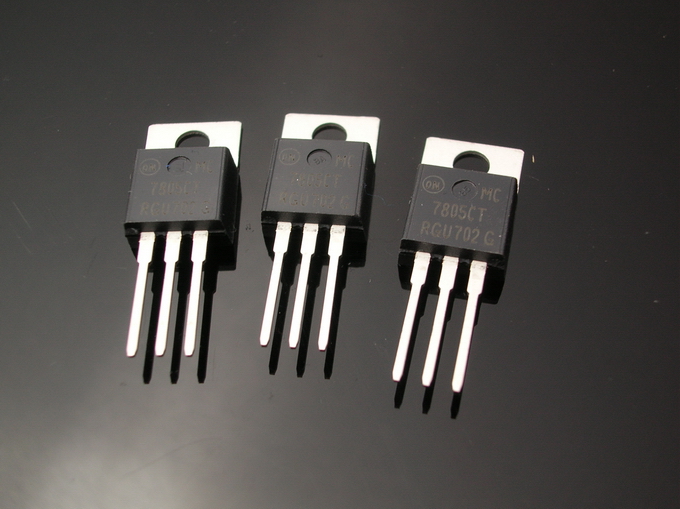

您会发现电源元件包中多三个7805

需要安装到这个位置

因为主板是代工工厂生产的,所以机器无法控制7805,这个地方必须我们安装!
上波峰焊的时候焊点会被盖上,所以这个地方还是有点难度的!
我们开始说重点
1)本处设计是让重达2KG的全铝机箱为稳压元件散热,实际测试我们连续工作两天两夜也不发热--哈哈,设计理想

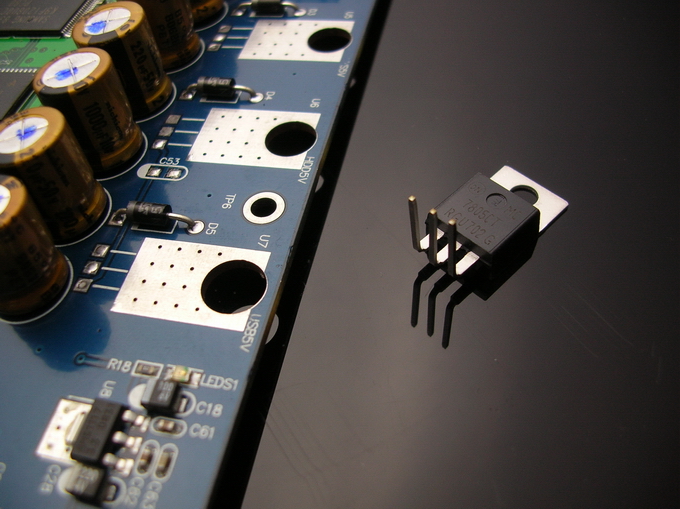

2)本处请大家一定先把主板7805焊接孔的锡去掉(用吸锡器或者钢针),把7805的脚弯曲后和底板配合,7805的中心固定孔必须逢固定孔的中心------我晕,的确要细心呀!

引用OKRA版主装机反馈(下面文字和图片为装机反馈):
然后就可以开始组装了。其中，主板上还有三个7805需要安装，但有点讲究。要先把7805的脚按说明帖子中的弯好（但不要剪脚），先插在板上（要先用吸锡工具把孔中的锡给去了）。然后，把7805和主板一起用螺丝固定好后，再把三个7805焊上，不然可能有点麻烦了。象这个图，螺丝锁上了，但脚还没焊上，由于PCB是双面板，锁好后很容易焊好的：

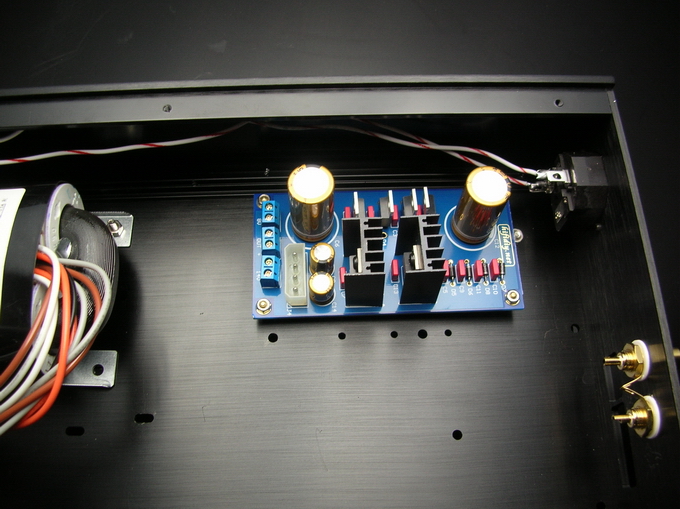

先固定电源板

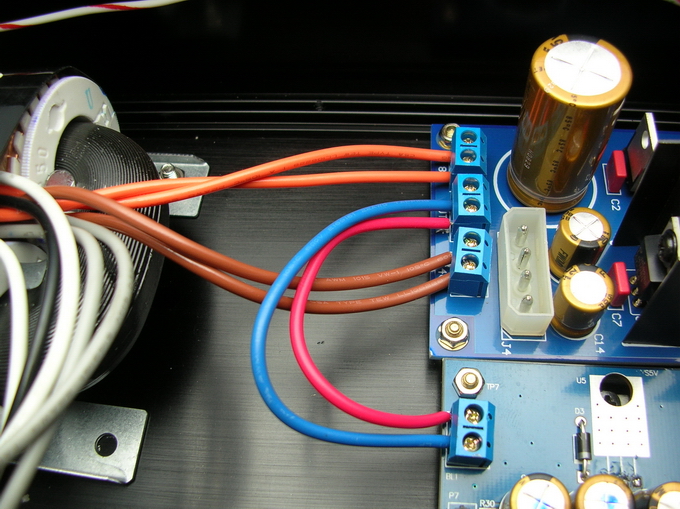

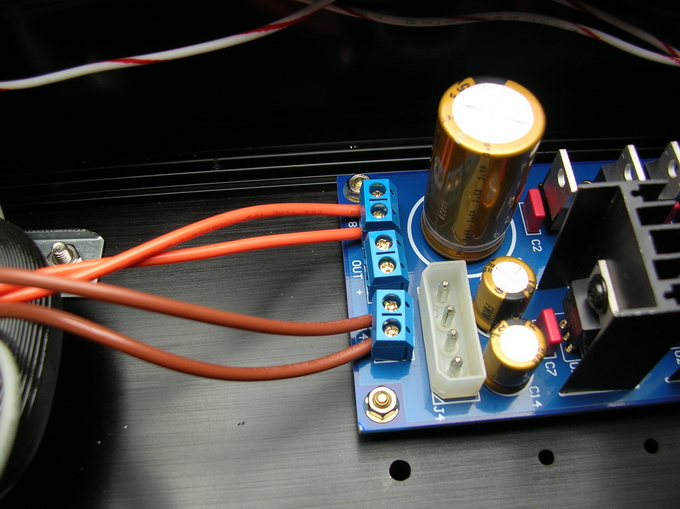

接线

这个地方再次提醒一次

安装主板

一定看仔细啦!

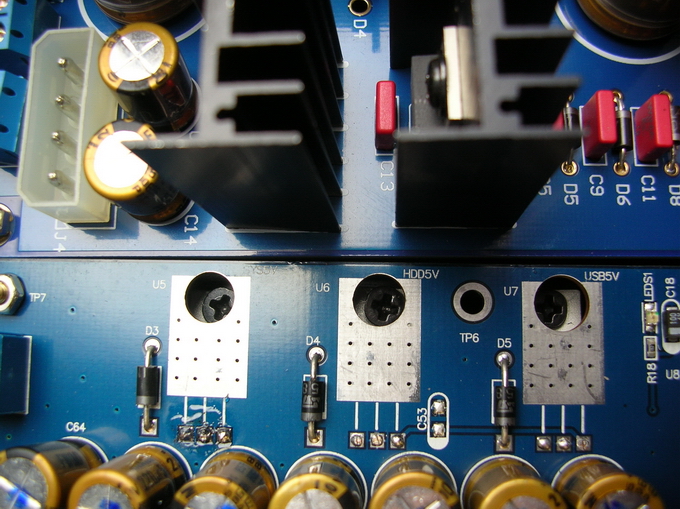

这个地方用3*5的沉头锣丝+锣母来固定7805-----关键+关键之处呀!您要细心+细心呀

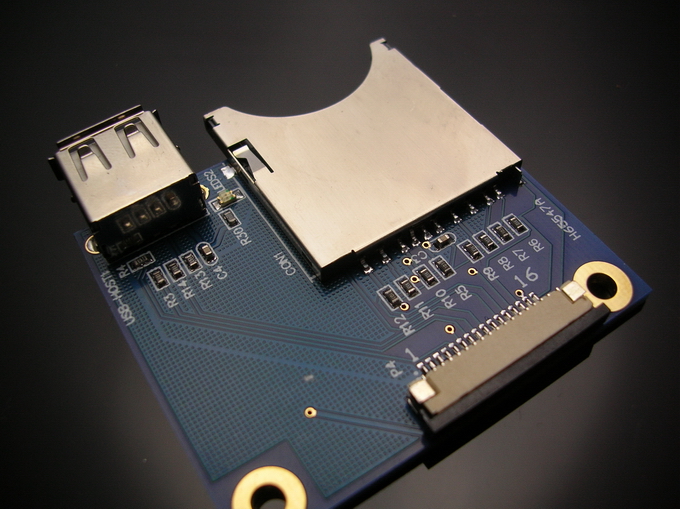

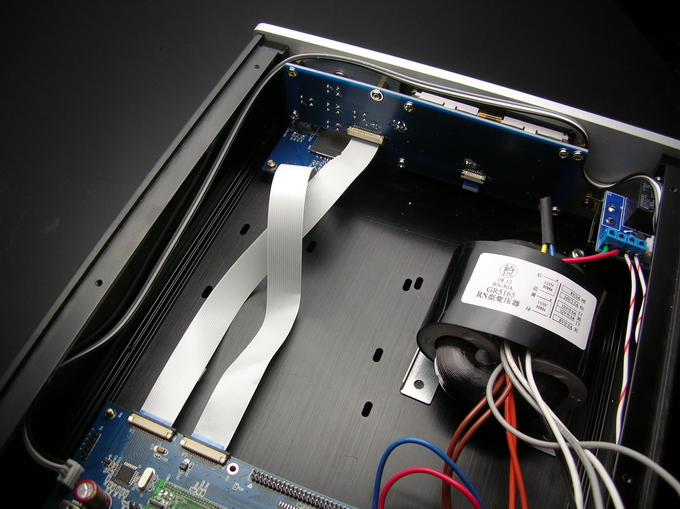

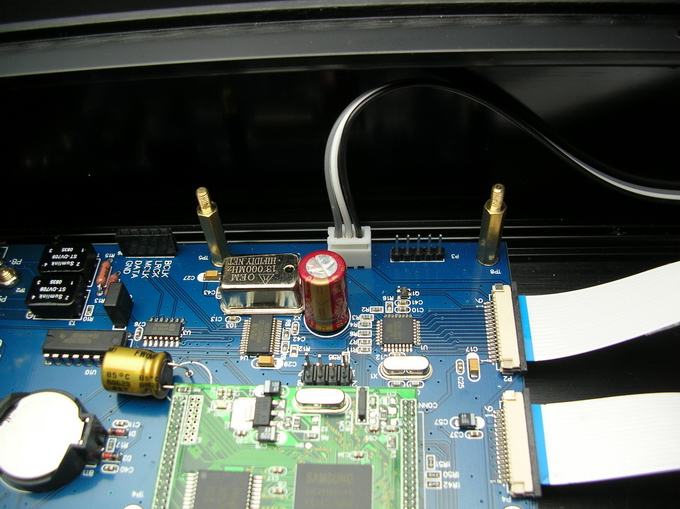

SD和USB板位置大家参考位置安装后请一定观看一下排线,然后一定记住还有个3对3的线要从主板飞到软启动板!

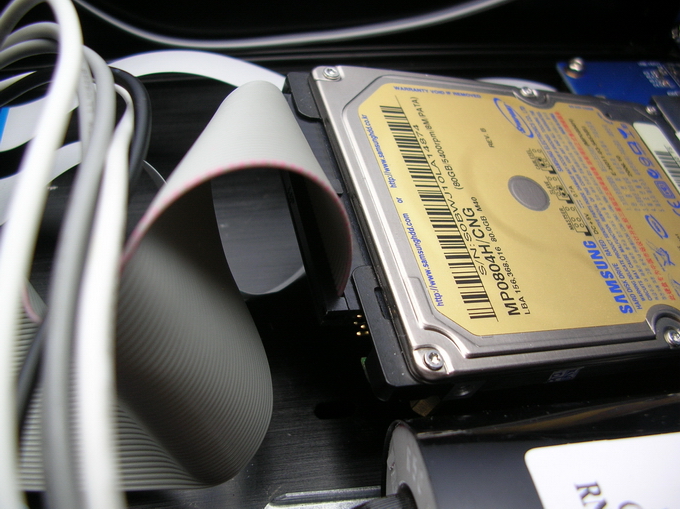

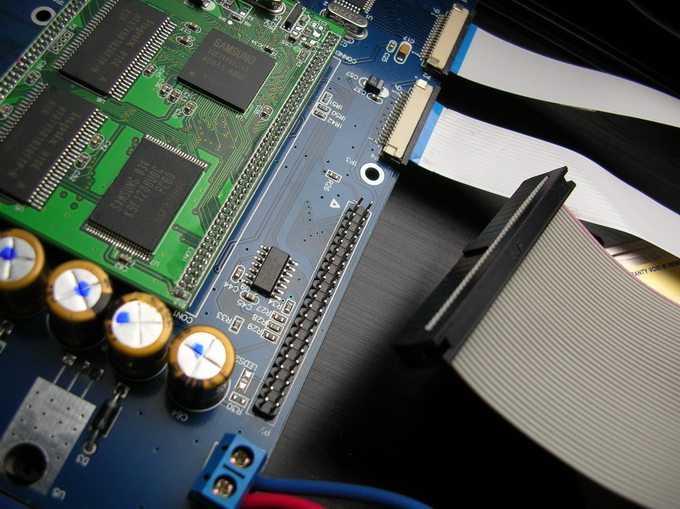

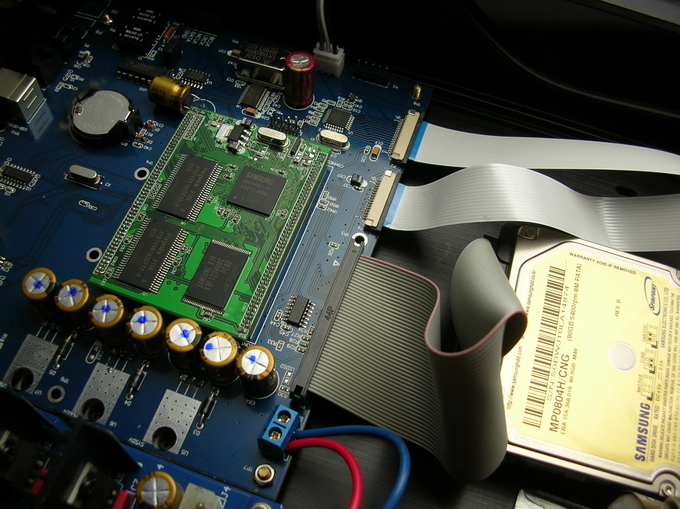

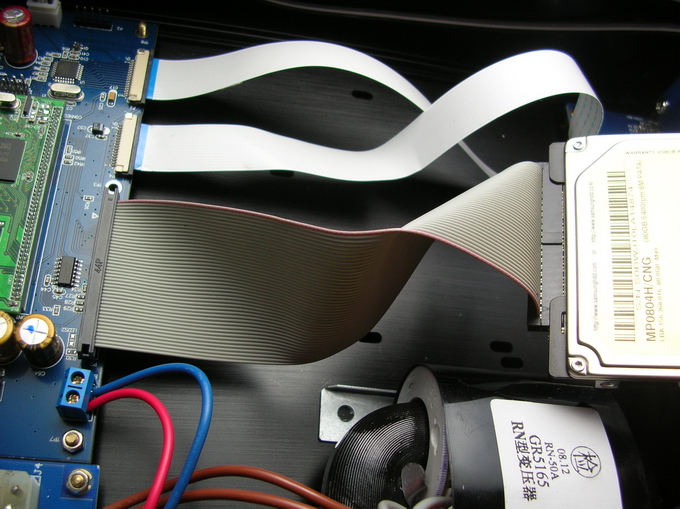

如果使用2.5寸硬盘是这样安装的,请一定注意排线在两端的方向,然后2.5寸硬盘右边有四个针要空出来,请仔细看图

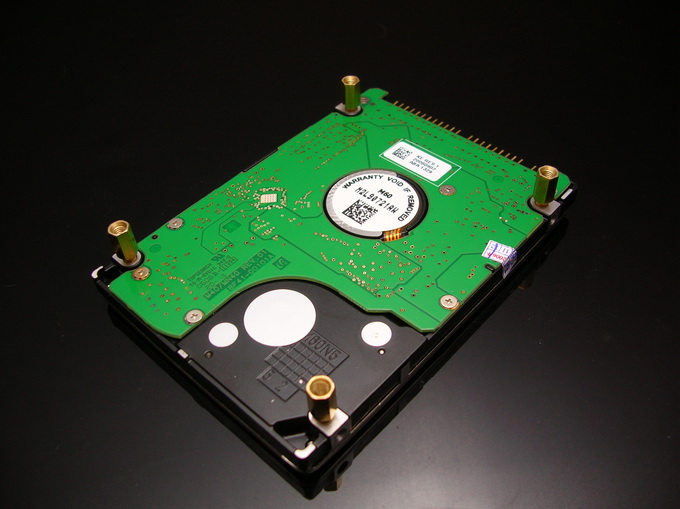

先用铜柱固定小硬盘

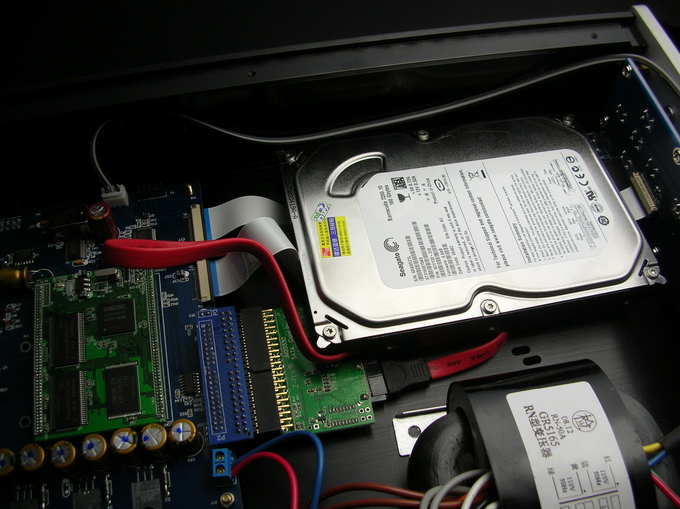

SATA硬盘接法我们稍后完善!

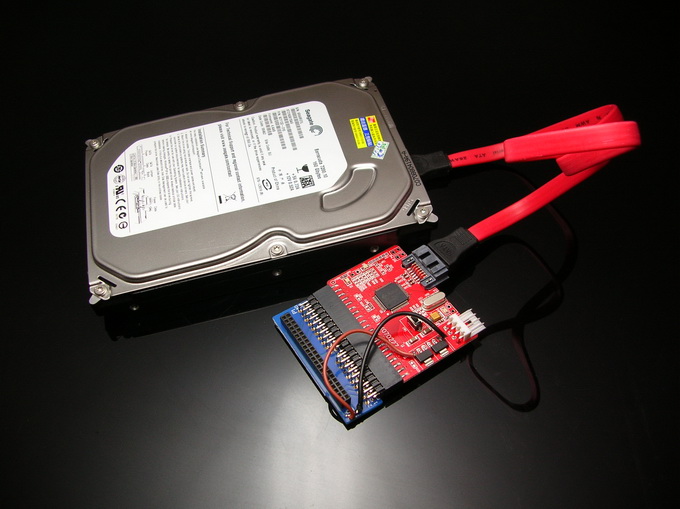

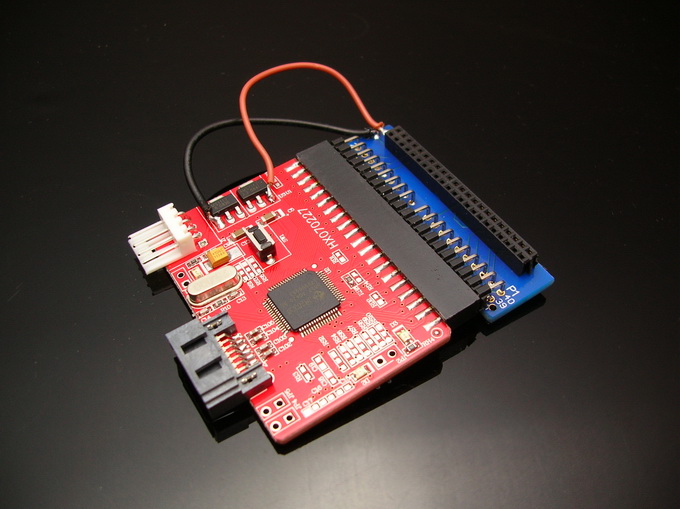

SATA的使用实际就是使用转接卡,我们的本设计必须使用两跟飞线取电源

请您一定看仔细啦,一定不要接错,两根线分别接1118-1.8的1脚和1117-3.3的3脚,SATA转接卡上的白色4位小座空起来,飞线就是取电

和硬盘串在一起

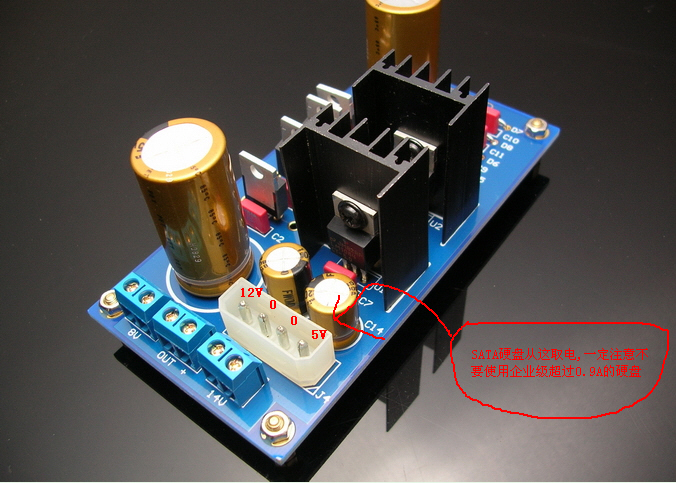

SATA从这取电,直接接到SATA硬盘的电源供应口

参考下图接法

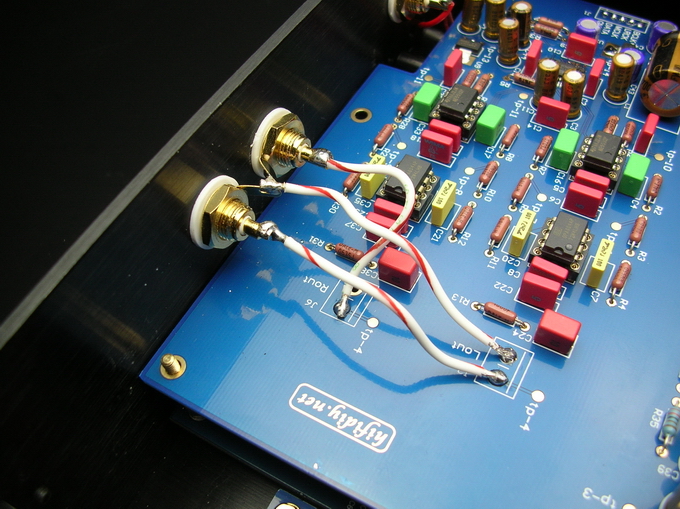

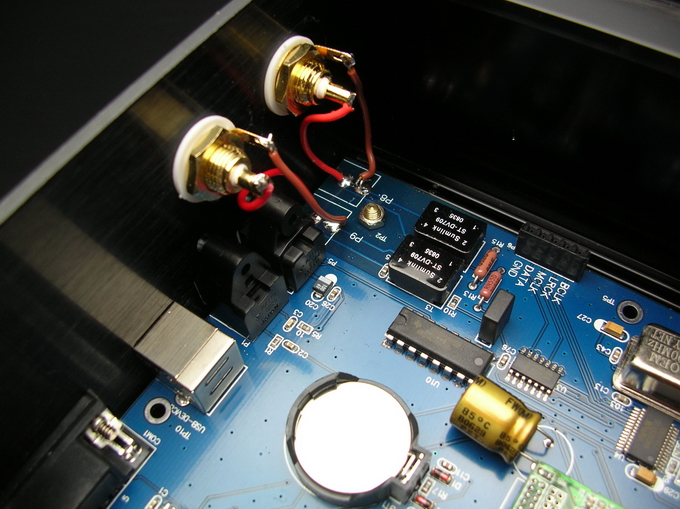

同轴输出和输入的接线

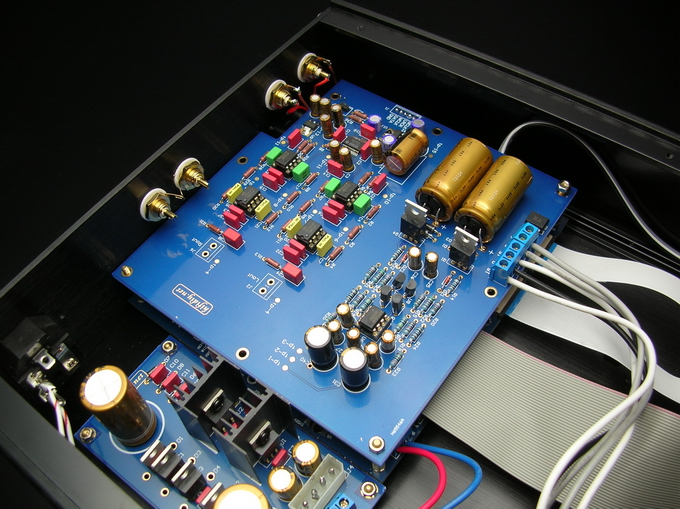

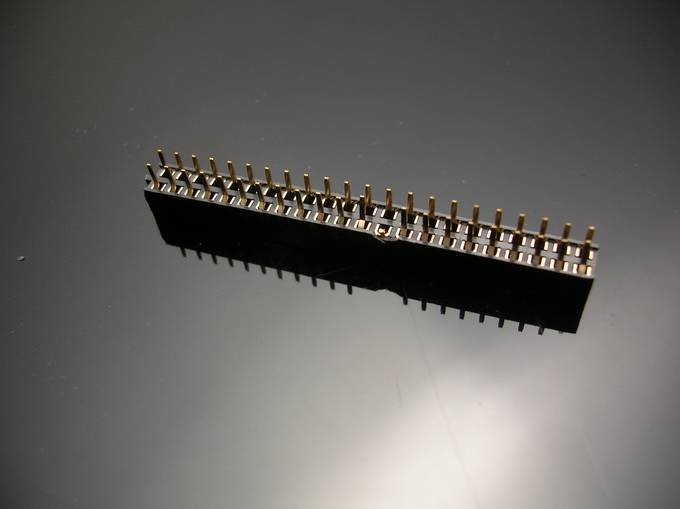

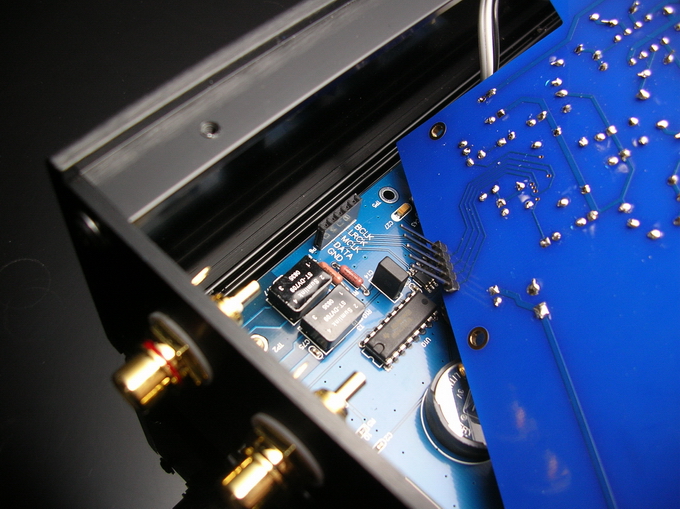

如果是安装DAC的话就要把排针一对一对上,使用18MM铜柱
如果是安装DAC板最好的方法是首先把主板上的同轴线焊接好,然后套好DAC后,然后整个放到机箱后部,然后在底部固定主板

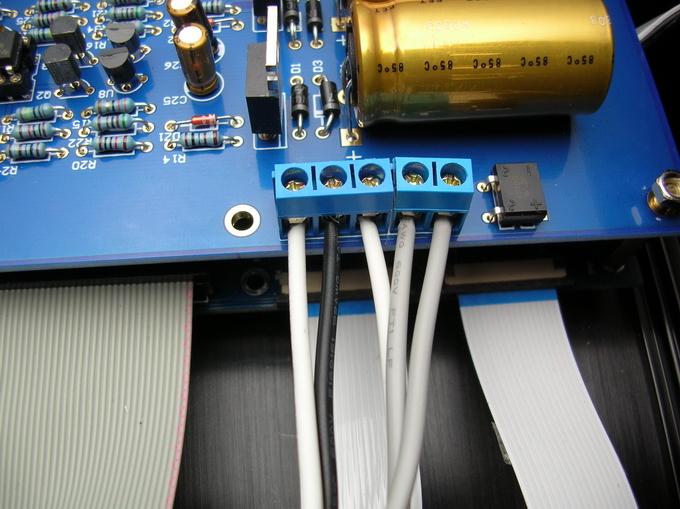

DAC板的接线,请一定参考接线颜色

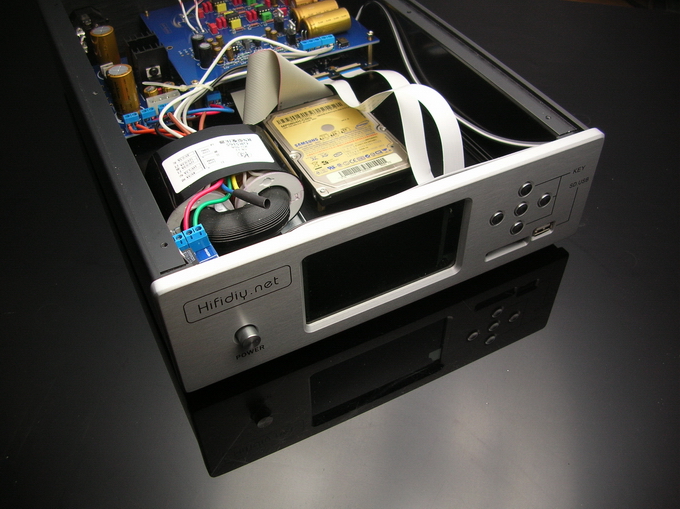

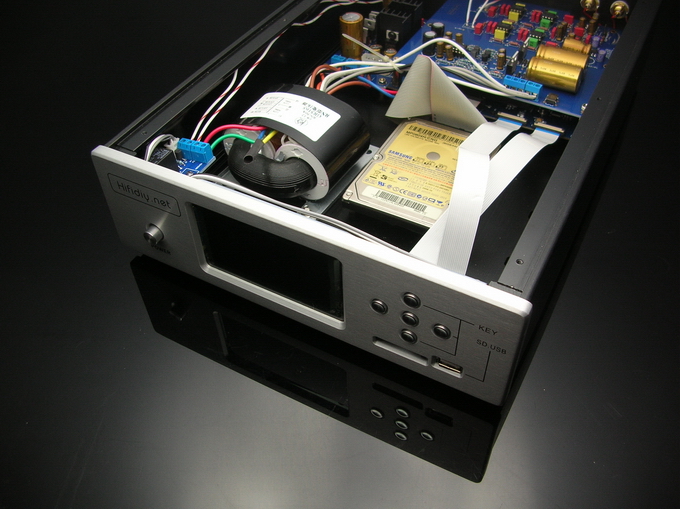

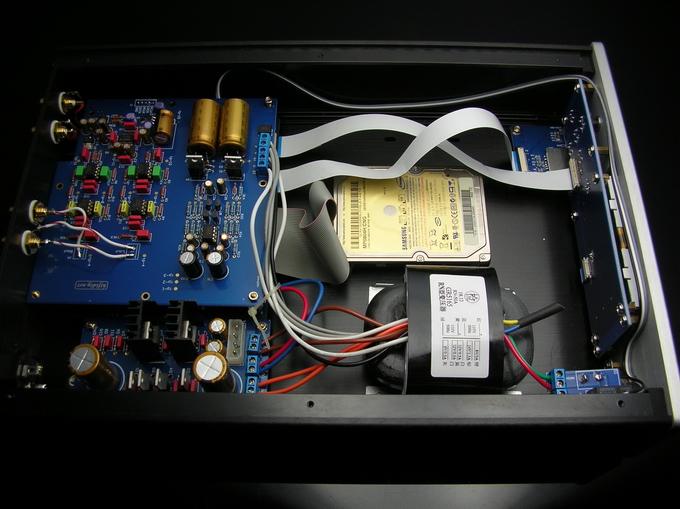

装到现在竟然没发现已经完成啦!

好象又不复杂也!--晕倒!

的确,属于您的APE硬盘播放器就完成啦!

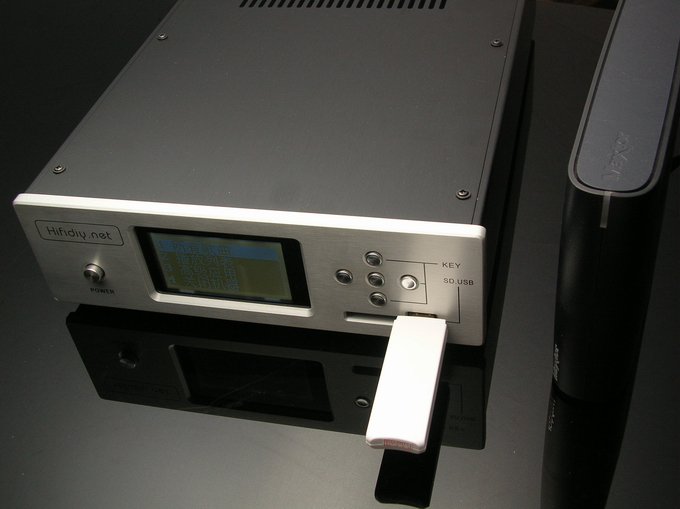

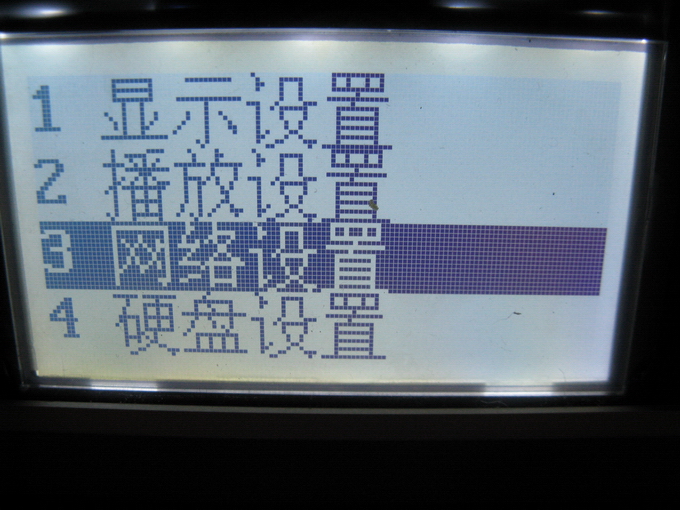

点亮啦!

ljnk · 发表于 2008-12-25 02:35

he he ,沙发抢到了!

火车头 · 发表于 2008-12-25 08:19

进来学习!

hzx · 发表于 2008-12-25 08:31

整机看起来不错噢！期待。。。。

学前班 · 发表于 2008-12-25 09:40

版主您好，可否将您演示的DAC以及ape播放器当为我定购的东西，到时完整地寄给我就成了

，我看到图片上那一堆元件有点发抖

，我真的一无所知

，或给工钱可否帮找个代焊师傅帮帮手。
顺便给个建议：可否设个代焊中心，费用另计。虽然这个论坛主要是DIY ，但也有外行同志看到好东西要想的，毕竟DIY有他的优点。请版主考虑，谢谢。

neozou · 发表于 2008-12-25 10:23

提示: 作者被禁止或删除内容自动屏蔽

sgvalve · 发表于 2008-12-25 11:16

应该差不多好了吧，

yuanlp · 发表于 2008-12-25 13:17

提示: 作者被禁止或删除内容自动屏蔽

tangxw2006 · 发表于 2008-12-25 14:14

不错不错～面板是刻字的就更爽啦！

街心30 · 发表于 2008-12-25 19:16

快点发货！等你等到心都痛了。

lanzhanshi · 发表于 2008-12-25 21:28

硬盘的接口怎么和电路板上的接口反了?排线挺别扭的.

tangxw2006 · 发表于 2008-12-25 22:15

这两条软排线怎么打X了？

skydig · 发表于 2008-12-25 22:47

设计问题？串行硬盘转换卡和主板之间为什么不用排线？
另外问个问题，新硬盘要事先用pc机格式化好吗，还是硬盘播放器本身有格式化功能。

hifidiy · 发表于 2008-12-26 00:46

大硬盘采用高铜柱固定,高于转接板的!

串行硬盘转换卡和主板之间为什么不用排线？---要取电

硬盘不用用PC格式化

交叉线是主板接口线路合理布局的原因,设计原则是主板为主,外接部分只是传输数据而已!尽量兼顾外设接口---------如果外设和主板接口一致的话MCU将离主CPU很近,而SD数据将绕圈,SD数据将和硬盘数据分离也将不是最短路线,面板也接件也没有完全兼顾主板,因为要兼顾实用和面板美化,我们目前是一个衡量后的取舍!

大家还是等我们把最终的装机报告完成吧!现在还只是第一期图片!
