分享一对采用VIFA顶级单元的书架箱制作

Impromptu · 发表于 2008-12-3 20:32

设计制作这对音箱的初衷是因为一直都很想自己做一对弧形侧板类似世霸造型的箱体，于是便准备定方案，由于考虑到资金问题又对单元的素质有一较高的要求，于是在选单元的时候经过多番考虑决定采用性价比高的vifa顶级系列喇叭，woofer选用PL18WO-09-08，tweeter选用XT25TG-30-04。

‧1995年柏林展Vifa推出Premium Line最高品質系列
‧非常頂級的品質水準,高承載力,長效命與高級的外觀.
‧專利設計的NRSC-cone (Non Resonant Suspension Couping,非共振振膜隅合). NRSC-Cone特殊紙盆的切割形狀設計, 能減少傳統喇叭,中頻段間的頻率互振問題.
‧專利設計的NR-surround(Non Resonant,非共振式懸邊), 以懸邊的幾何結構,來減除喇叭盆架的共震. (以上兩種設計,提供了完全沒有渲染的聲音)
‧改進的最新高音絲質錐盆塗覆, 阻尼效果更佳.
‧結合特殊設計使得離軸與中軸的聆聽音壓獲致最佳妥協, 空間感最好.
‧高程度的系列間單體的相互共容性, 相同的音色、機構和外觀來設計
‧中低音的長衝程、線性、平坦響應和功能參數使得系統設計更加的輕而易舉.
‧高音具動態、細節、自然而無壓縮感, 中音更加通透和分明, 紙盆低音厚而沉,保存自然音樂鮮度.
————我是通过这段广告介绍而选择PL系列的这款单元的

，加上这款单元的低频能下38Hz，也是我选择的原因之一。至于XT25一直以来都系比较喜欢的单元之一了，它的优点是下限低，音色阴柔细腻，空气感在这个价位的不二之选（个人意见）。为了保证品质我选择了在代理高雅音响购买这套单元并配对。

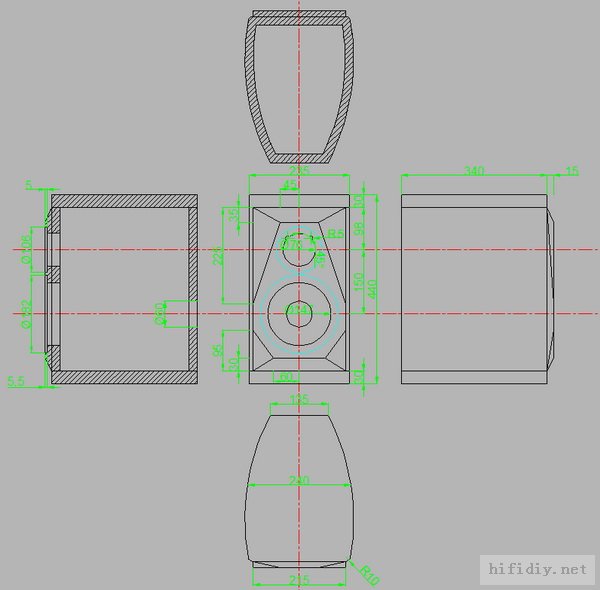

选择好单元后我便着手去设计箱体，。。。过程略。通过截面积S*箱体内高的公式，计算出箱体容积控制在18L。

经过一段漫长日子的等待，箱体终于委托订造完成，便对喇叭进行了上箱的测量。（跟贴续）

Impromptu · 发表于 2008-12-3 20:38

由于低频测量不准确的原因可以忽略200hz以下的曲线部分，着重分频点的接合的曲线。并遵循了简洁的原则设计了分频器。
特别说明由于XT25TG虽然下限低，但在低处有谐振失真，所以分频器采高通部分不能采用常见的2阶分频，这也造成了相位曲线有点小遗憾。

Impromptu · 发表于 2008-12-3 20:49

由于XT25TG声音比较阴柔，所以分频电容采用了火气较大的BENNIC XPP电容，而低通部分的线圈则采用了1.0mm线径的铁心电感，目的控制低内阻。安装好喇叭和焊接完分频元件装箱完毕后后，再对整箱进行了一次测量。结果也是相当满意。音色方面不作过多评价，毕竟每人标准都不一样，我的感觉是符合预期，低频阔而松软，高音细腻，整体感觉属于通透自然，犹如纯净水般的感觉

。因为刚学会测量做箱不久，有什么不足希望各位大哥们赐教批评。

，

okra · 发表于 2008-12-3 21:00

好帖子。

分频点是不是稍低了一些？xt25虽然下限很低，但3K以下的失真稍大，用二阶高通的话，似乎分在3K左右比较好一些。或采用更高衰减速率的高通。

期待完成后的测量。

rebecce · 发表于 2008-12-3 21:08

拿个板凳坐到看

Impromptu · 发表于 2008-12-3 22:12

原帖由 okra 于 2008-12-3 21:00 发表
好帖子。

分频点是不是稍低了一些？xt25虽然下限很低，但3K以下的失真稍大，用二阶高通的话，似乎分在3K左右比较好一些。或采用更高衰减速率的高通。

期待完成后的测量。

嗯，先感谢okra版主之前多次指导。下图就是丹麦佬gravesen的设计，他的分频点控制在2.5K以下，但套用到我的单元上去，中频会有个谷，而且由于低通电感只用1.5mh，牺牲了这对单元的低频，我用google搜索国外很多关于这套单元搭配的分频设计，分频点普遍都控制在2.5k以下，所以我觉得2.2k应该问题不大

okra · 发表于 2008-12-3 22:21

与同门同辈的DX25的失真作个比较(数据来自zaph audio)：
XT25：

DX25：

天宇 · 发表于 2008-12-3 22:29

我已收藏!!!

sunsun · 发表于 2008-12-3 22:56

请老兄把箱体的结构图放张清楚点的行不，数据看不到。谢谢

xmh · 发表于 2008-12-3 23:29

有备而战, 精彩

2893162 · 发表于 2008-12-3 23:30

箱子漂亮，请问面板是如何固定的？

Impromptu · 发表于 2008-12-4 00:26

原帖由 2893162 于 2008-12-3 23:30 发表
箱子漂亮，请问面板是如何固定的？

两层面板分别开孔后，A面板贴上去再四角用螺钉固定

huaigo · 发表于 2008-12-4 00:51

箱子作工真漂亮

ccy1666 · 发表于 2008-12-4 01:01

漂亮!

happykai · 发表于 2008-12-4 04:56

箱体非常漂亮，希望清晰的箱体图纸借鉴一下。

孤魂野鬼 · 发表于 2008-12-4 07:17

对我等不懂测量的人来说只有赞美的份，一个字牛！

想不到 · 发表于 2008-12-4 08:02

很漂亮请问箱体的弧型侧板如何加工的

123031024 · 发表于 2008-12-4 10:27

同问

Impromptu · 发表于 2008-12-4 10:35

箱体加工的问题就要问加工的师傅了，箱体内壁涂8mm左右沥青的。

如歌 · 发表于 2008-12-4 10:43

好贴子，我也打算用这个高音弄个书架箱，
