针对2008年12月10号前收到本套件会员的重要修改:



-------------------------------------------------------------------------------------------------------------------------



非常感谢大家选择HIFIDIY设计的套件,我们表示非常的荣幸!

本次的大型CDPRO 2转盘是HIFIDIY定位高端的一款转盘设计,本转盘在使用元件和设计上进行了创新!

本次的的大型CDPRO 2转盘设计思路
1) CDPRO 2光头为菲力普目前最高级别的CD激光头,市售使用本光头的成品基本在万元以上,因为本光头是一款半成品,具有教高的指标,我们在设计上保持原设计数字输出的情况下进行另外一路数字扩展设计,采用优质外围提供高整体性能!重点达到高性价比!

本次大型CDPRO 2转盘技术特点:
1) 数字输出采用两组输出,一组直接从CDPRO 2光头的标准同轴输出位置输出同轴信号,本路同轴信号完全是从CDPRO 2光头直接拉出的数字信号,因为CDPRO 2光头部分是飞利普完成的整体成品,本路数字信号保持了菲力普调整水准!
2) 第二路数字输出信号为高精度时钟重整的数字信号,本路信号从CDPRO 2的I2S输出直接拉出,然后采用高精度TCXO晶体进行时钟重整,输出多路数字输出信号(包含一路同轴,一路光钎,一路数字平衡),本路数字输出信号为时钟重整,实际我们对比这路数字信号和原机数字输出在声音高端和低端有明显扩展!
3) 提供一路I2S信号输出接口,本路接口可以直接外接I2S输入的DAC等设备,通过特别的驱动设计支持长距离传输!
4) 本转盘的电源供电部分为5路输入电压,核心线路全部采用二级稳压,强大的电源供应,供电变压器采用PL 97W变压器及高品质和高精度电阻.电容使用!
5) 本转盘采用8MM整块全铝底板加磁悬浮结构,顶推式设计机箱,机脚采用V字型一点落地,结构部分整体重达12KG!
6) 采用最新型的高亮度大视角OLED显示屏,显示效果理想
7)全铝遥控控制!控制键蜂鸣提示!

全铝遥控部分装机说明
http://www.hifidiy.net/jhwz/200706/t20070626_989.htm

在大家装机前我们特别说明以下影响整机装配的重点-----必看
A)我们特别在本处交代一下锣丝的使用
3*5MM的白色平头锣丝 请用来安装PCB
黑色3MM沉头锣丝请用来安装:AC输入座,磁悬浮底座
3*12MM的的黑色平头锣丝请用来安装CDPRO光头
3*6MM自攻锣丝请用来安装光钎头和平衡座固定
3*16MM白色锣丝用来调整悬浮座的平衡
3*12内6角锣丝用来限制推盖位置
附带的固定带和粘胶请用来固定线,特别是I2S线和CDPRO同轴输出线一定保证在正中

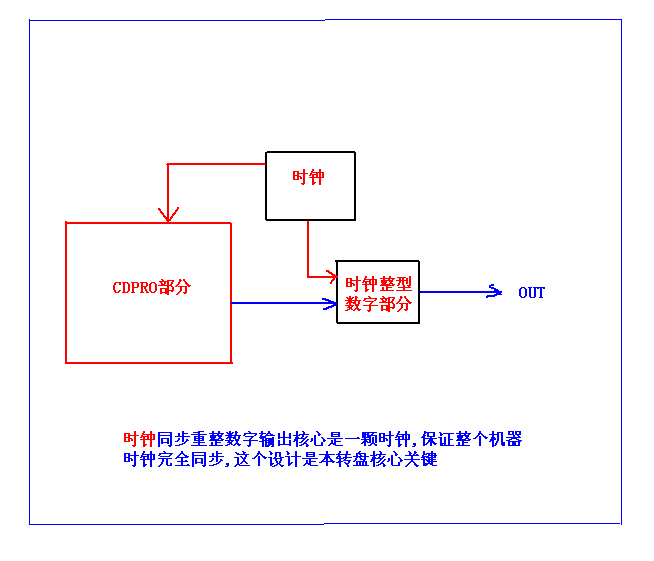

B)关于本大型CDPRO的时钟同步重整数字输出线路

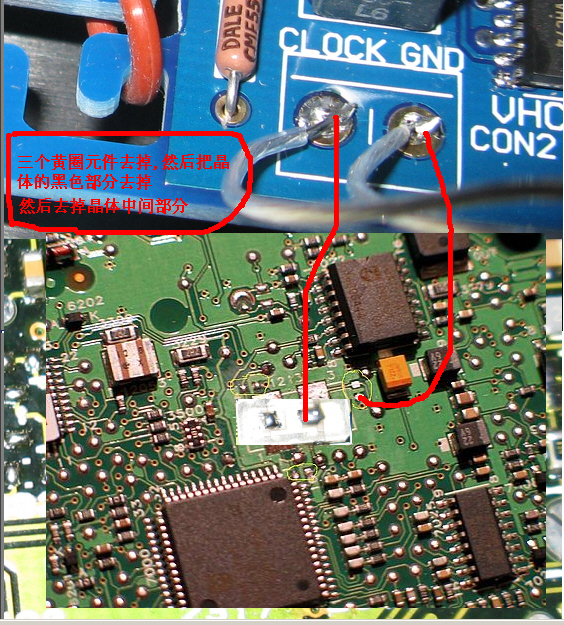

本转盘的时钟重整理线路重点是对I2S数字信号进行时钟重整,也就是所谓的时钟同步技术,本转盘的核心关键就是一颗时钟使整个转盘的时钟完全一致,核心设计是一颗时钟,我们如果出成品就会去掉CDPRO上的时钟!

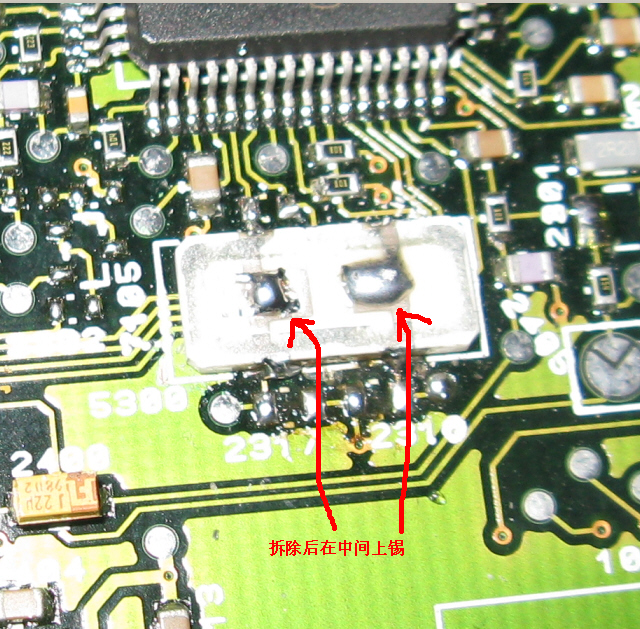

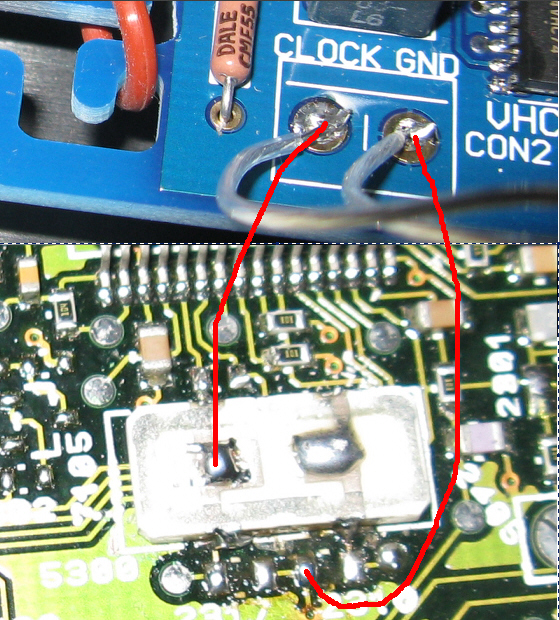

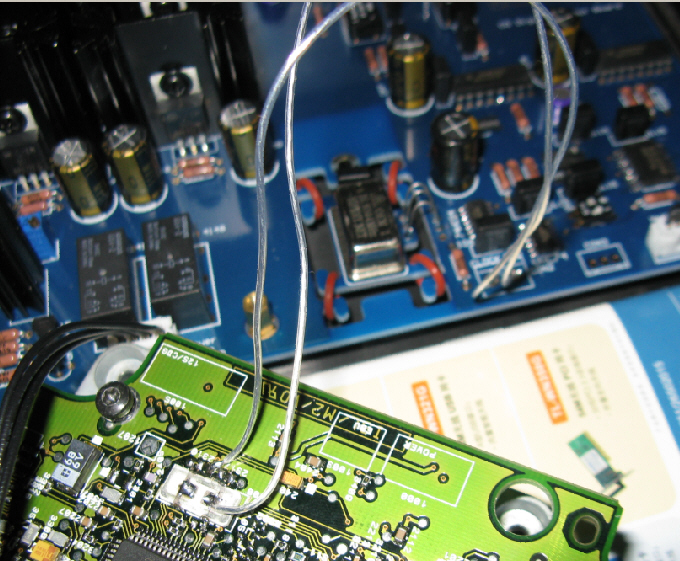

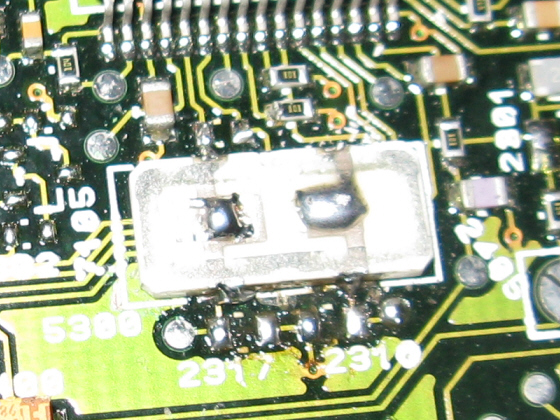

因为CDPRO比较贵,然后因为要拆除光头上几个元件,所以我们本套件不推荐大家把CDPRO的时钟拆掉的原因就是担心大家把太贵的光头搞坏!但从技术角度来说需要拆掉!----CDPRO上的时钟其实就是两脚晶体加电容组成!有一定的飘移,两个时钟在一起配合会产生很小的误差,实际我们以往测试用TCXO更换CDPRO的时钟后质感明显加强很多!

如果有勇气的会员可以采用以下方式更换CDPRO的时钟以完成时钟同步的数字重整,但您一定要有心理准备,HIFIDIY不对更换出问题承担责任----我们在将来推出的本机器成品会承担成品的责任!




如果要更换请参考(以下有两种CDPRO光头的更换方式,原理一致,请大家参考:

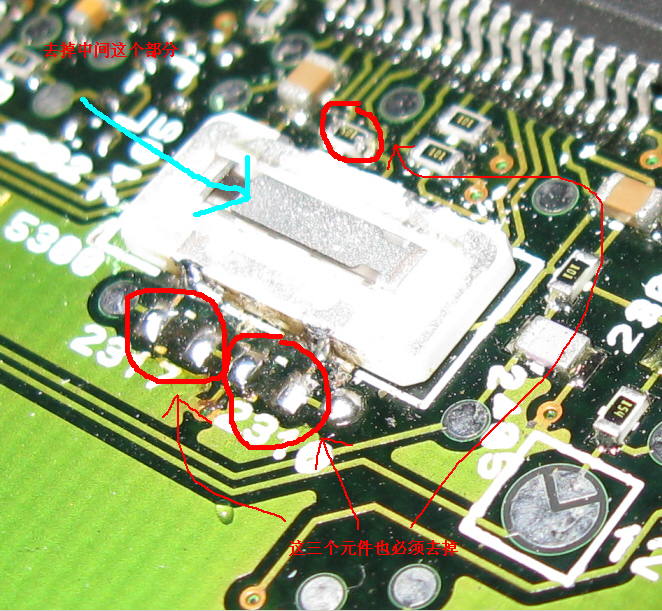

下图为最新型的CDPRO 2 LF的更换










1) 请大家在安装完PCB后一定参考一下变压器接线的颜色顺序

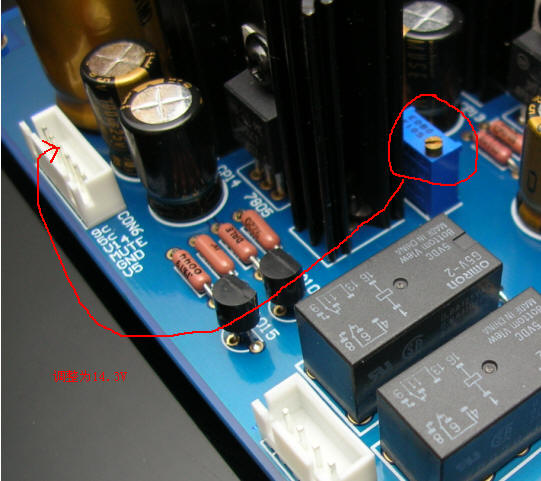

2) 请大家在通电后一定调整500欧电位器使V14位置的电压为14.3V




3) 特别注意电源板的所有排针座的缺口向外

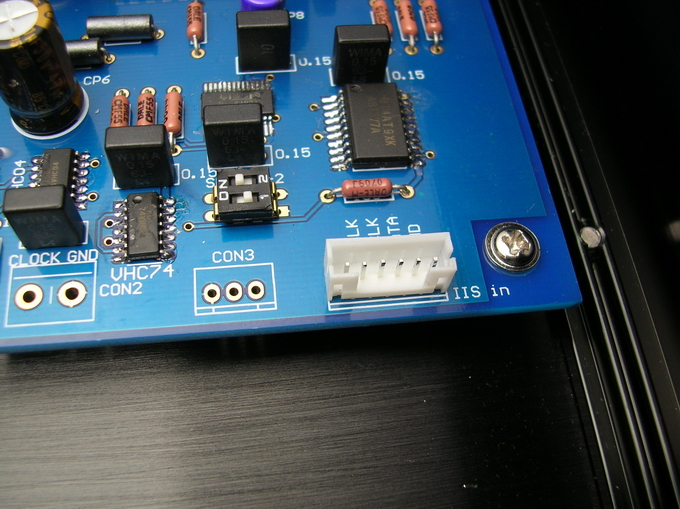

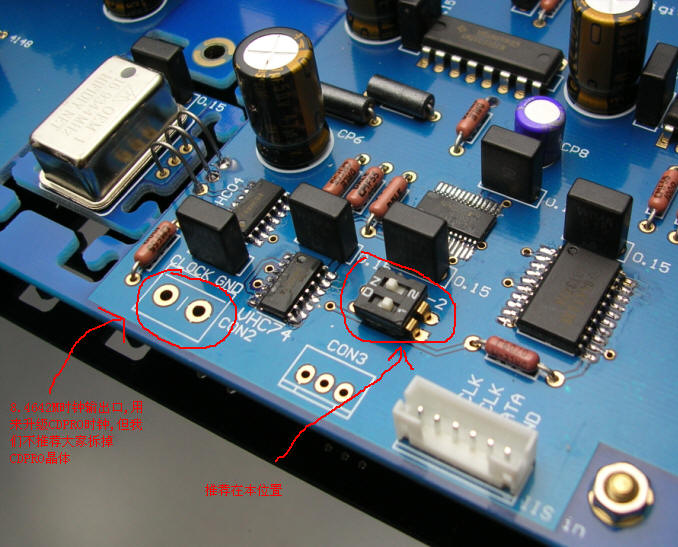

4) 关于SW开关的调节:本处开关组合为升频控制






5)输出的I2S口的输出位置定义



6)通电后的电压



7)CDPRO光头的同轴直接输出接法方式

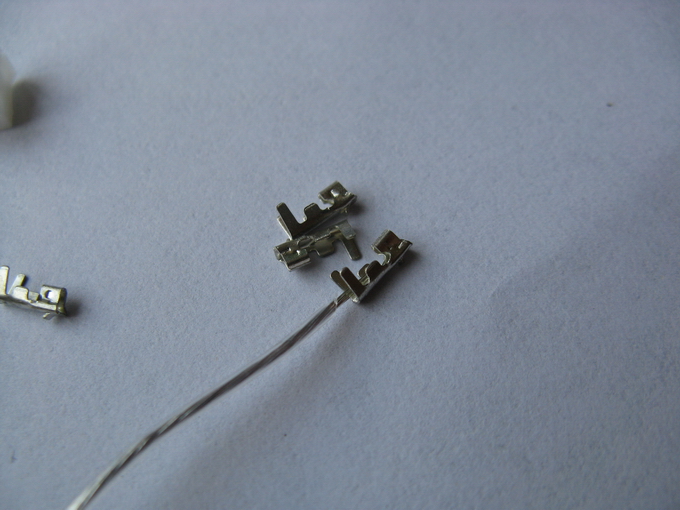

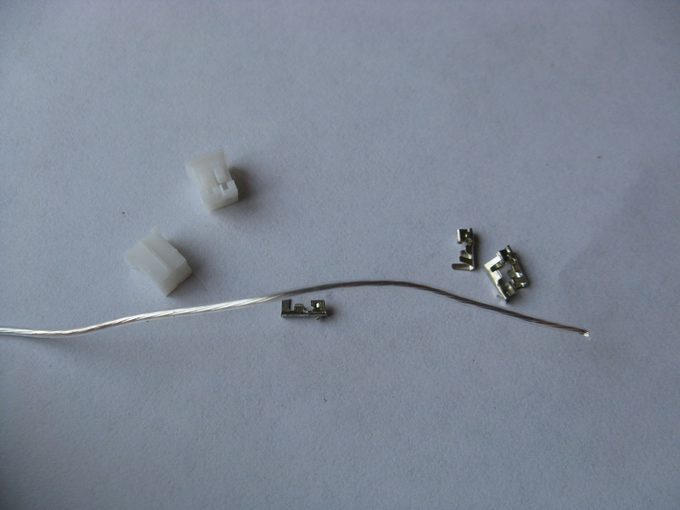

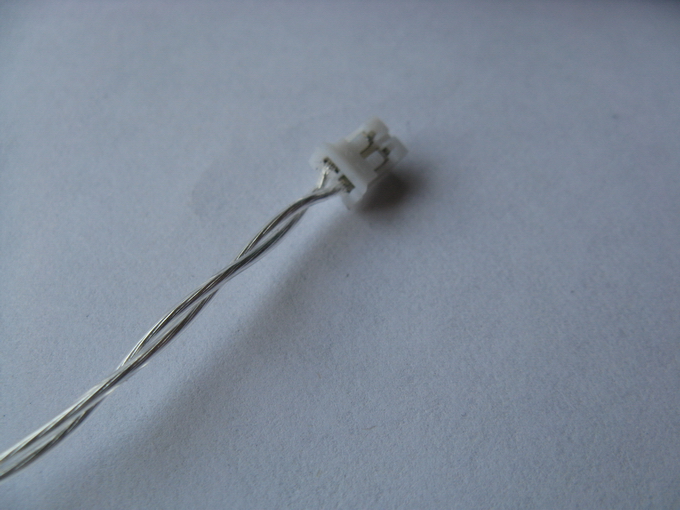

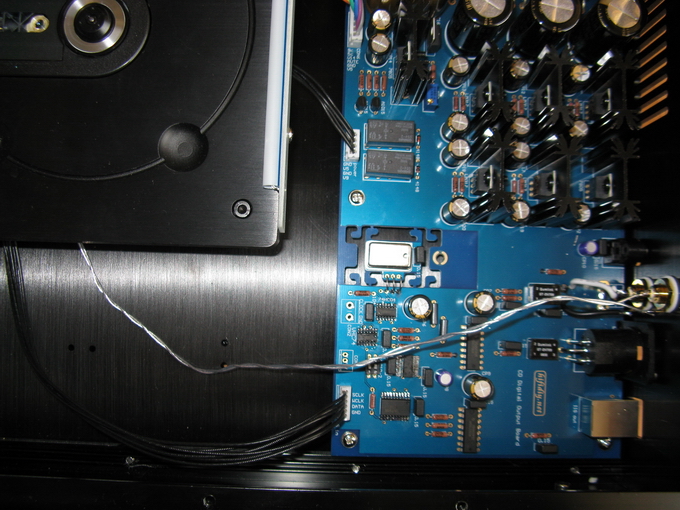

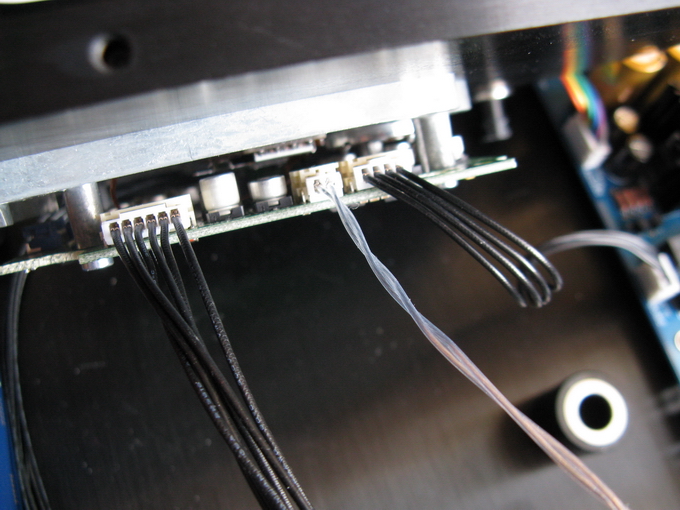

我们特别配备了1米比较软的镀银线!大家请参考以下方式接线










插入CDPRO光头这个接口,请一定记住左边的为负端

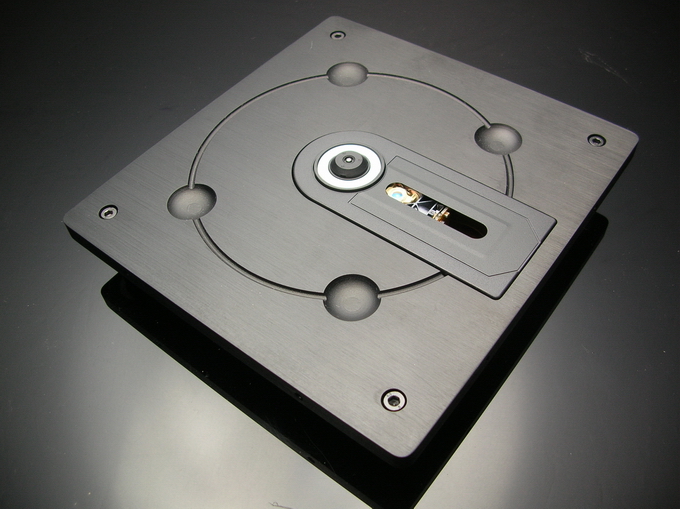

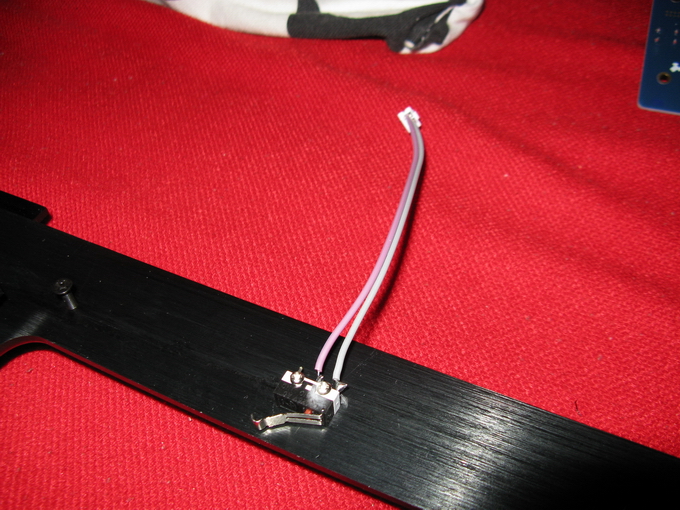

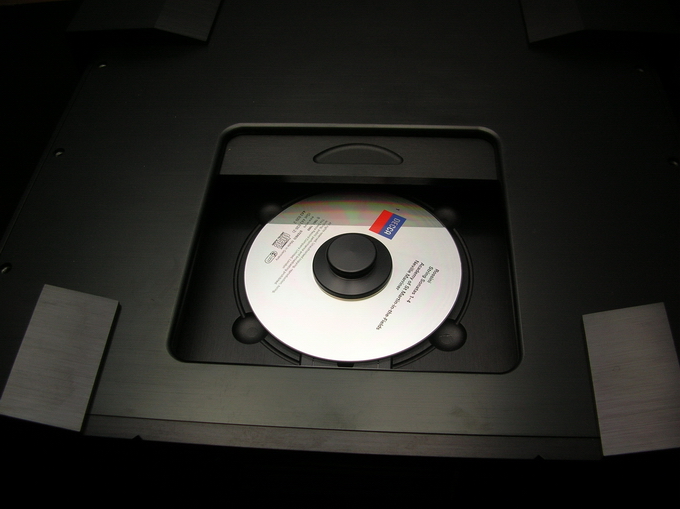

8)关于CDPRO推盖的安装方法

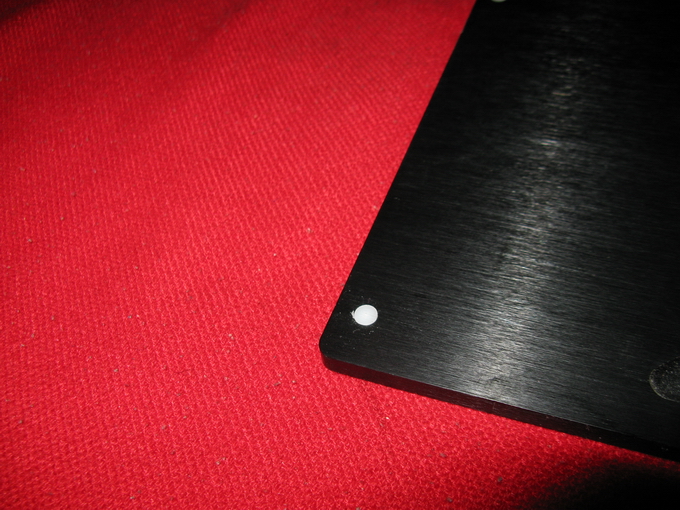

一定不要把包里面的这个白色小点丢啦,一定卡入推盖的上面的原槽内,这个是防刮的



看见两个裸丝了吧,大家实际安装3*12内六角,用来限制推盖位置的,上下都有

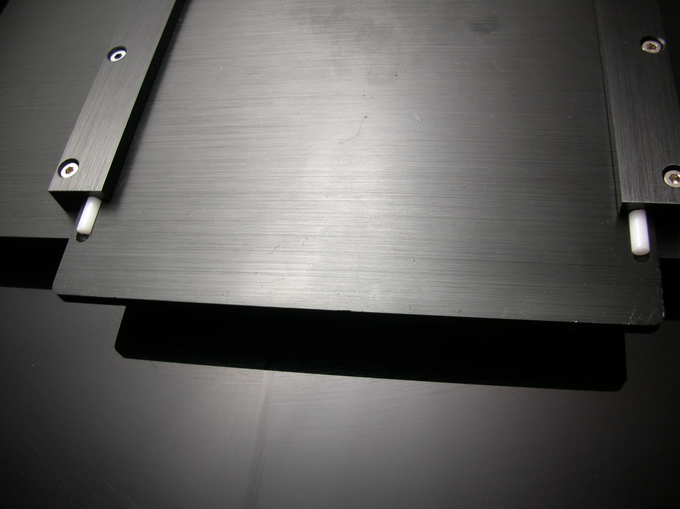

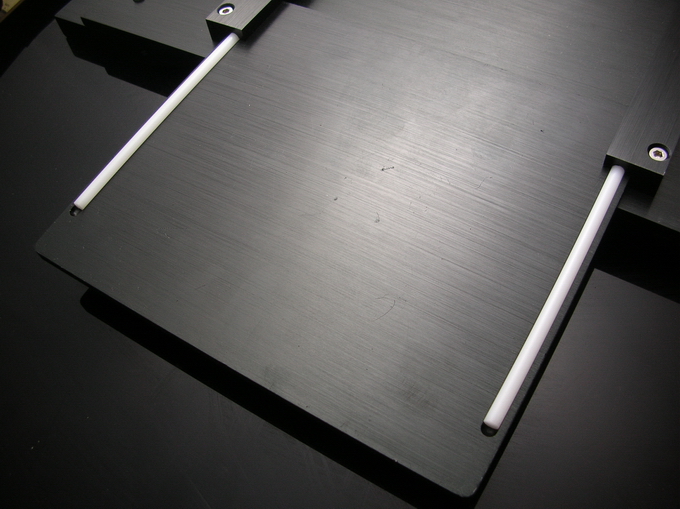

仔细观看两个白色的防刮棒,一定卡入槽中,然后推入滑槽

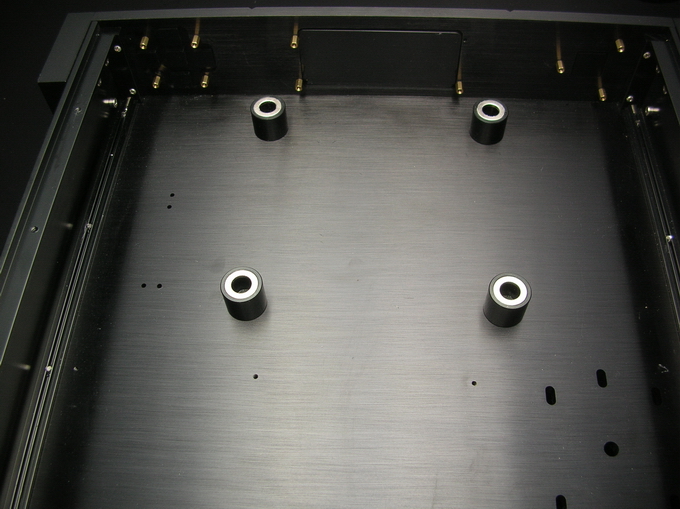

9)关于四个磁铁请这样安装,然后一定要和下面的支架是排斥作用



套件在发送的时候会配备详细的图纸和一份简单的装机说明,图文并茂的主要以本处为主

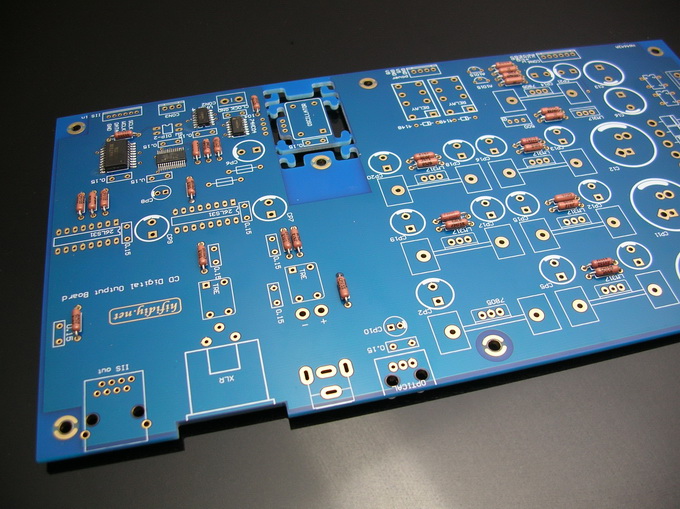

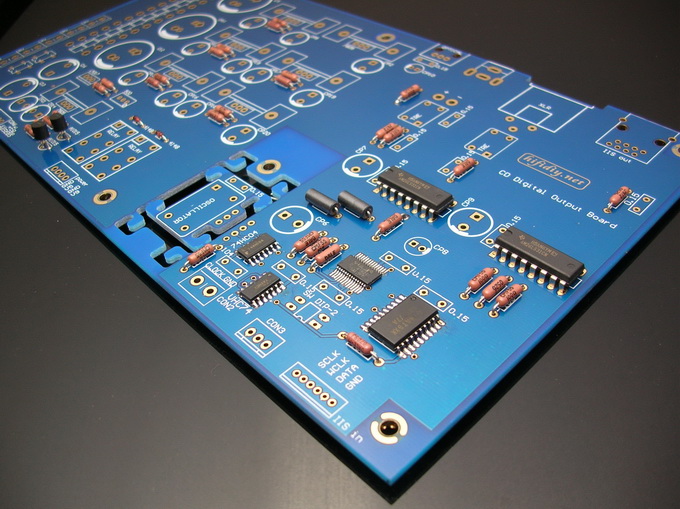

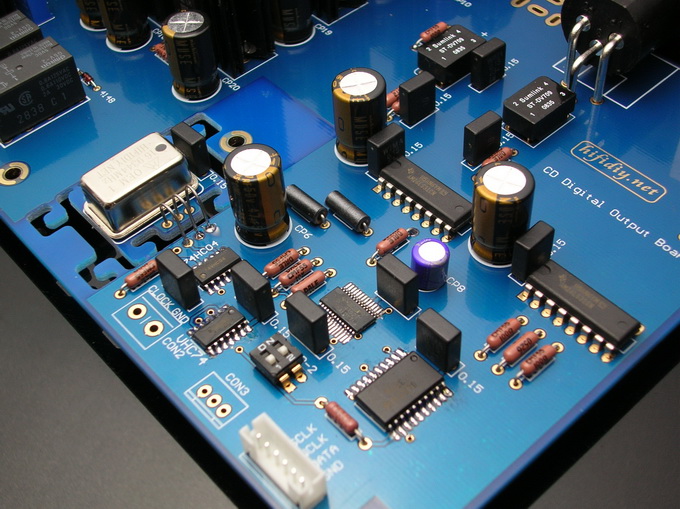

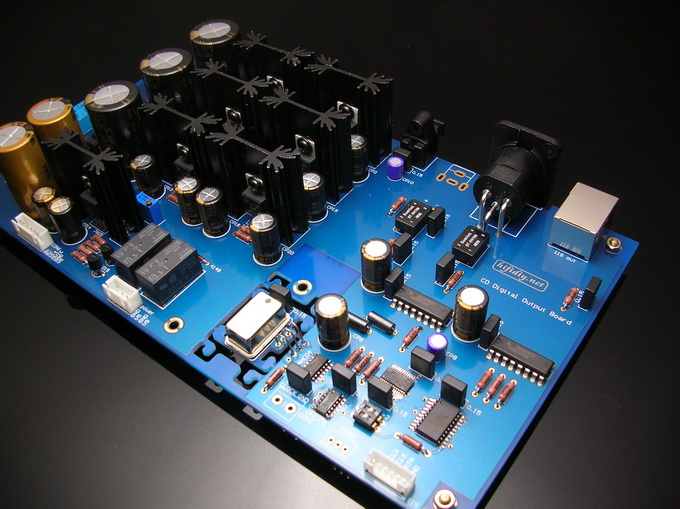

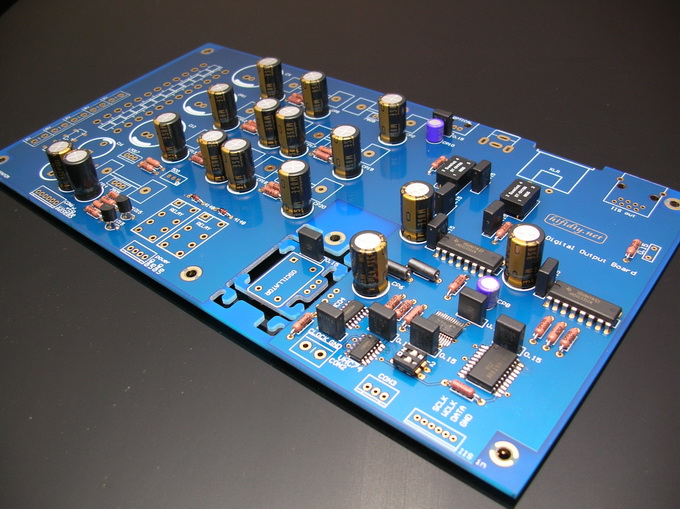

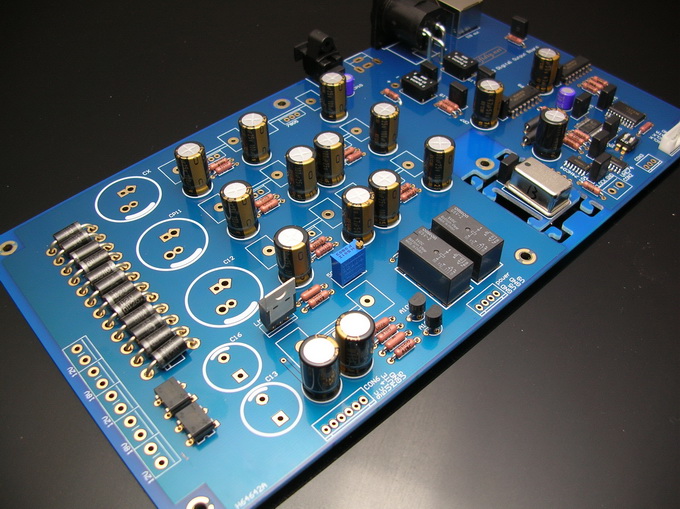

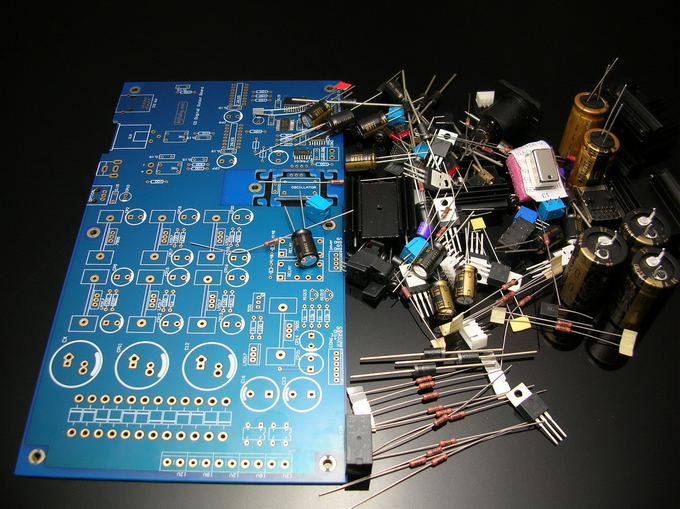

下面的主板需要您来焊接!您收到将是以下元件



大型CDPRO 2套件使用了众多优质的元件,例如数字部分采用1/1000精度的DALE电阻和KZ等元件!

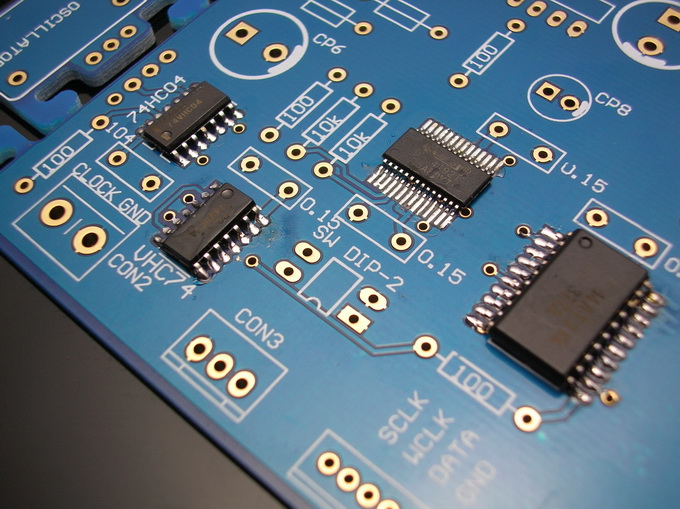

这个地方是影响核心的关键之处!贴片如何焊接不好会比较麻烦



焊接完成后!



焊接顺序从小到大







元件慢慢增多!

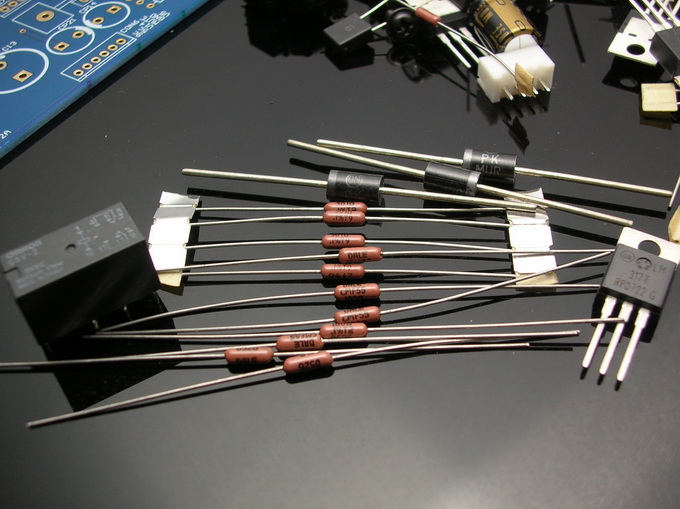

以下我们组装正常版本的元件图片,大家安装的时候一定参考!

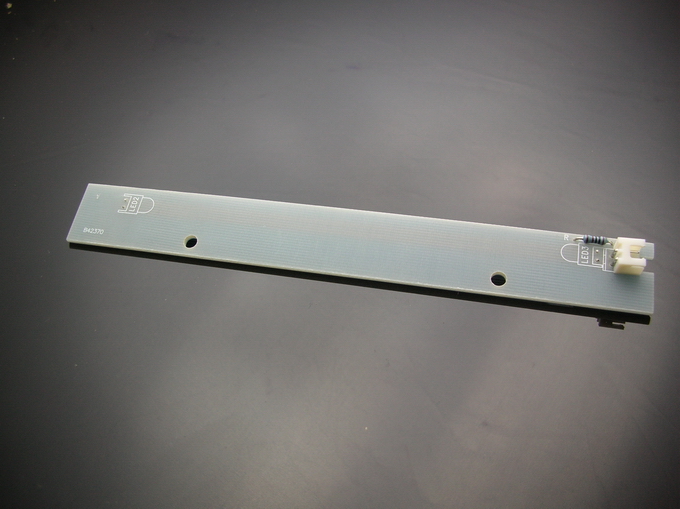

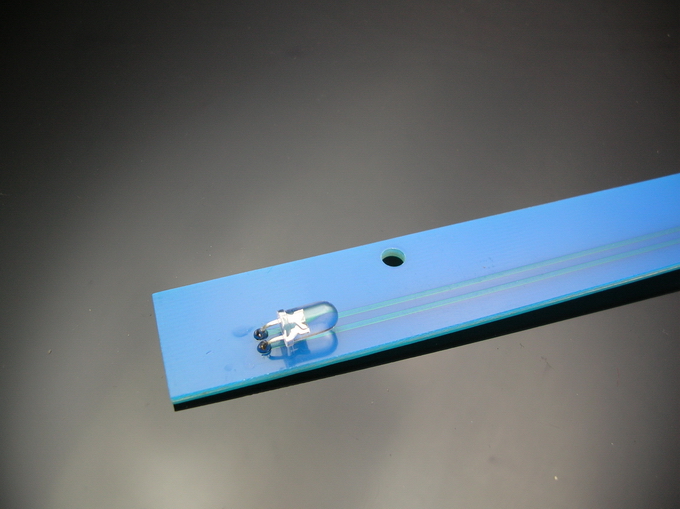

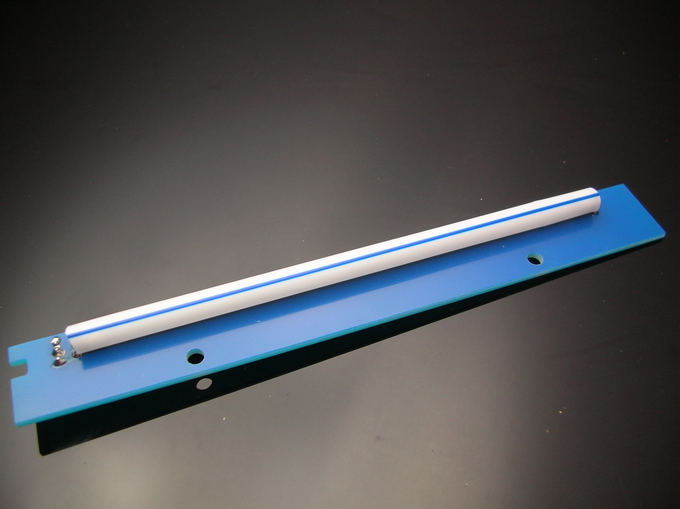

这个是转盘碟压挡板和背景灯板,请大家一定参考焊接!



一定仔细观看灯的左右,在正面焊接!



穿上一个导光管,一定用剪刀剪合适的长度完全套进去!

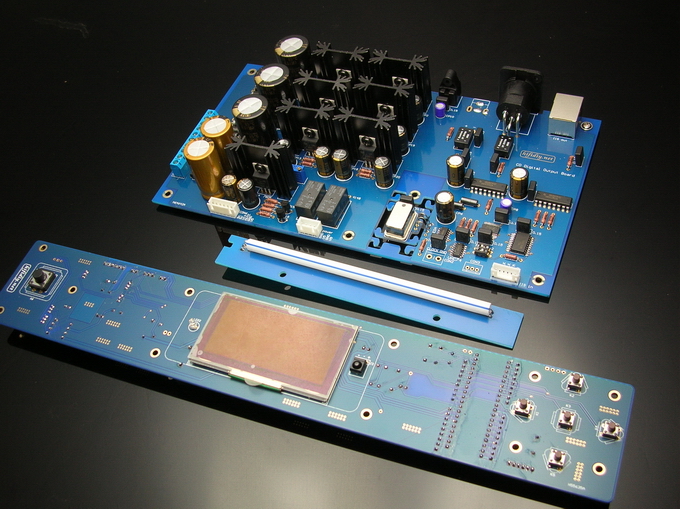

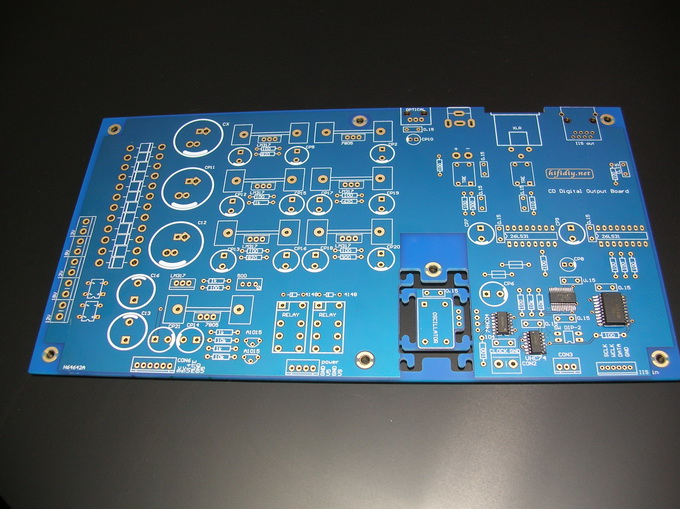

所有的大CDPRO 2的PCB全部在这啦,显示的不需要大家焊接,是我们调试好的成品!

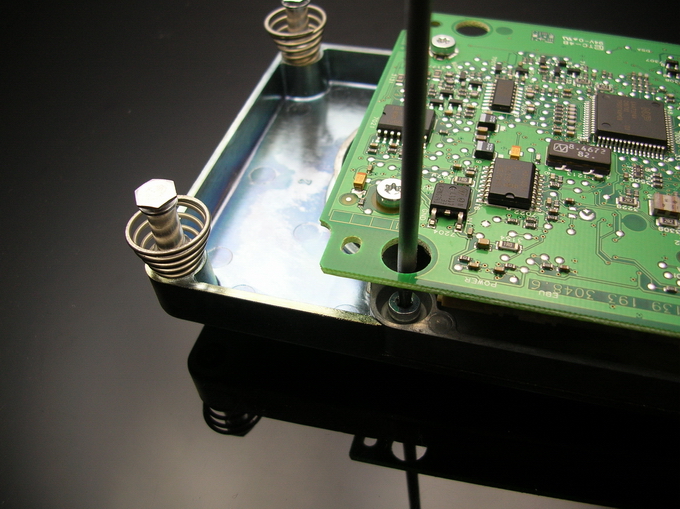

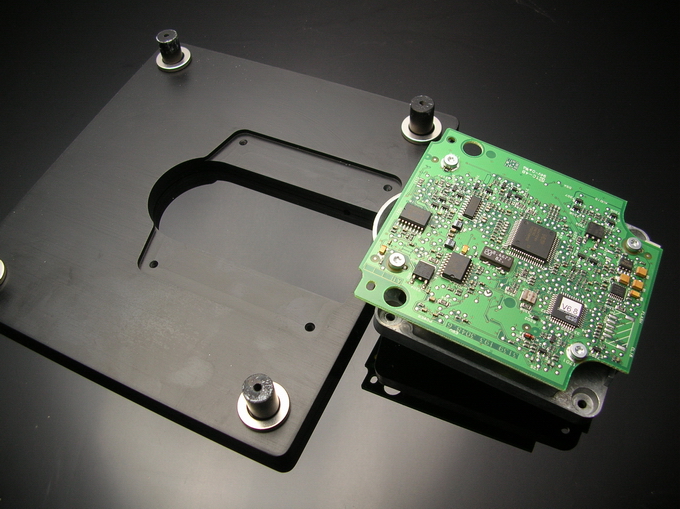

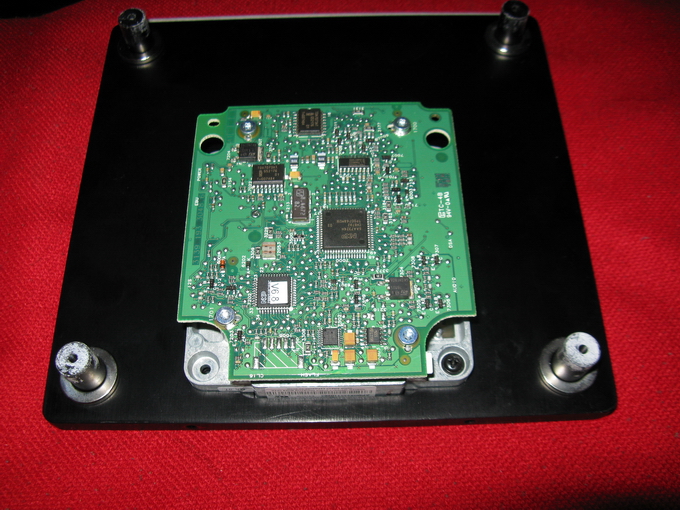

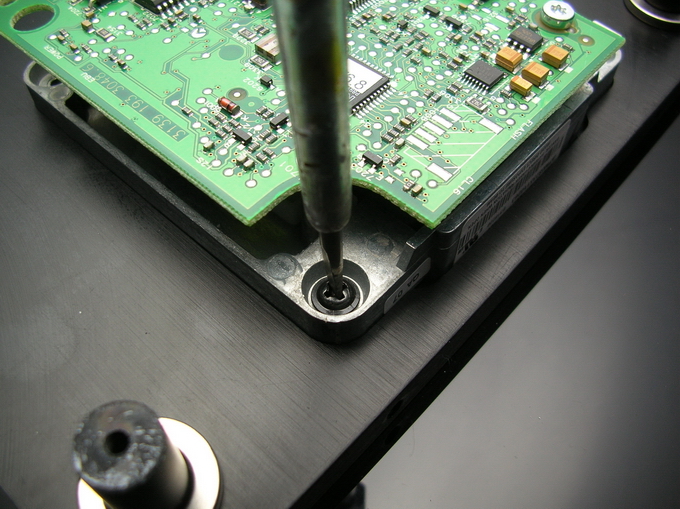

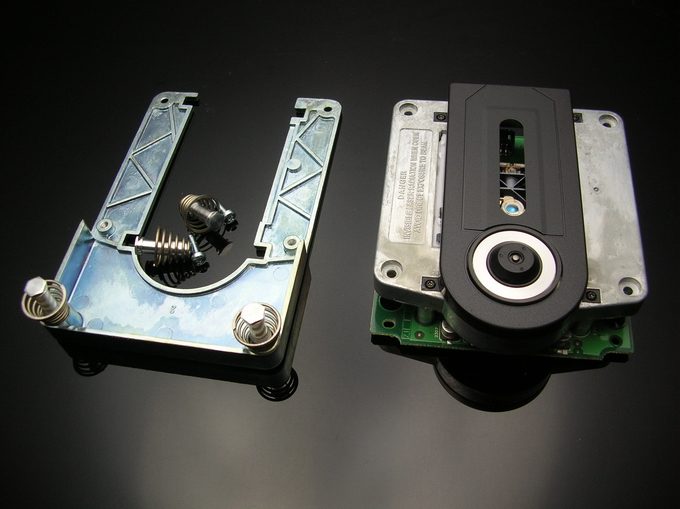

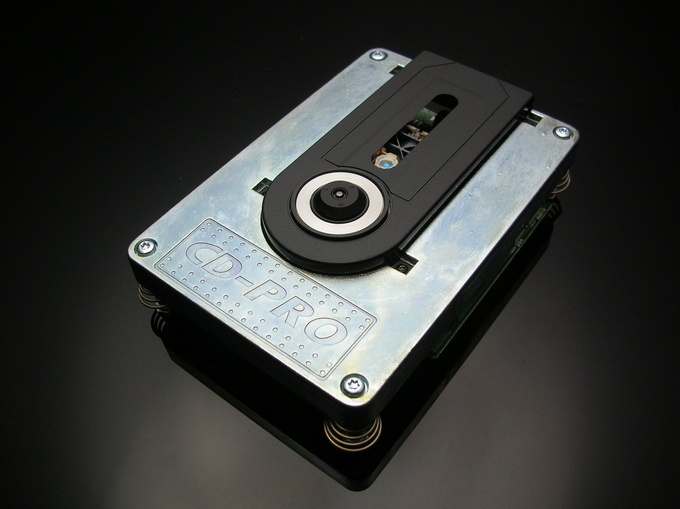

这个是托板,请参考以下步骤把光头安装上去!
















完成啦!



下面开始安装PCB啦!

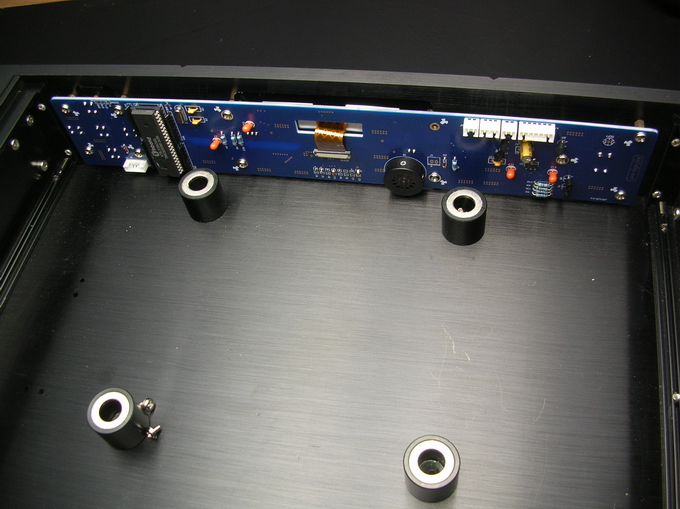

首先安装显示PCB

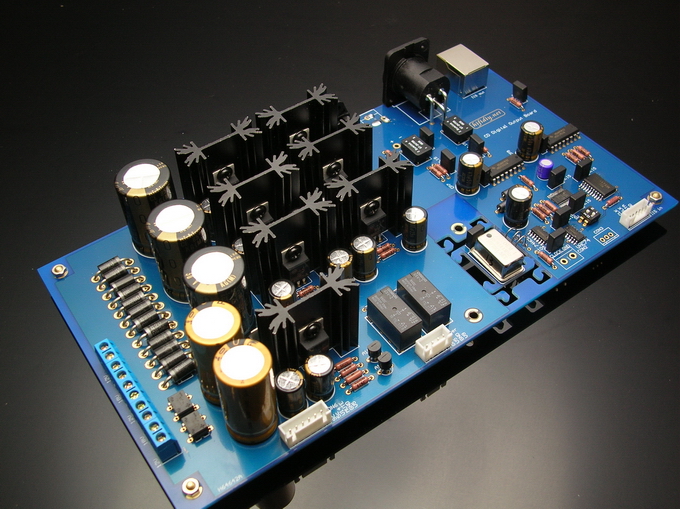

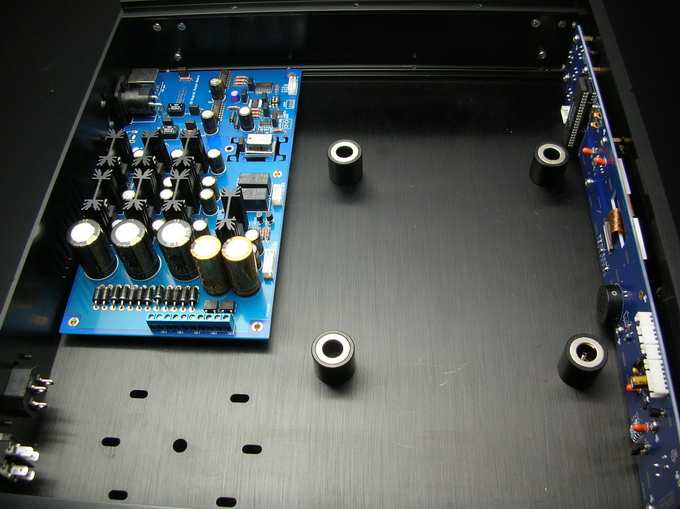

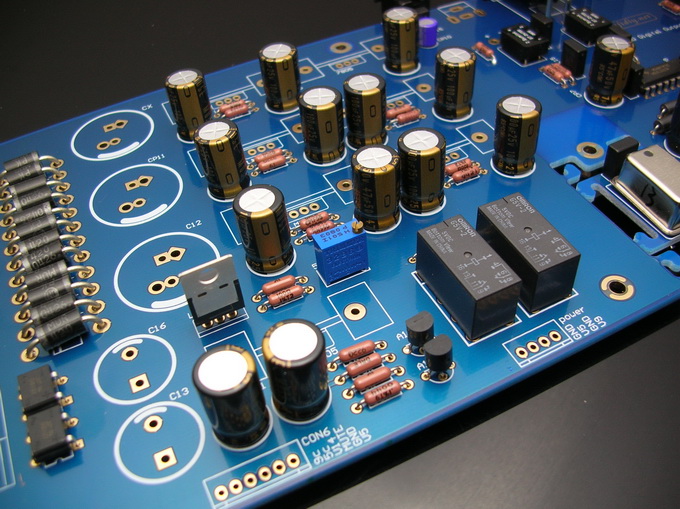

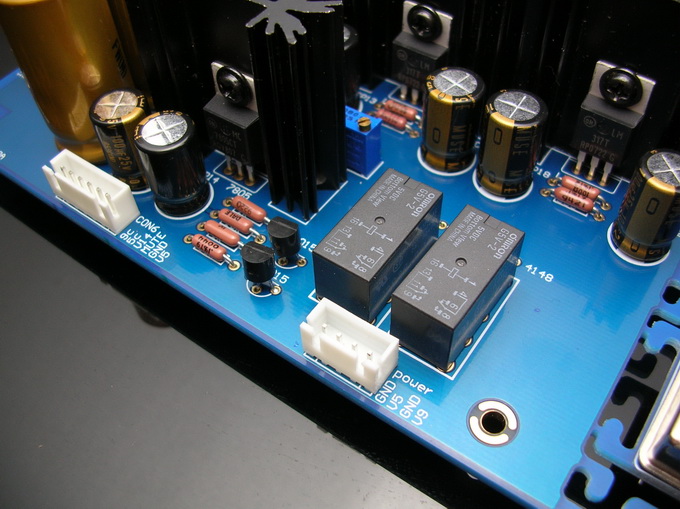

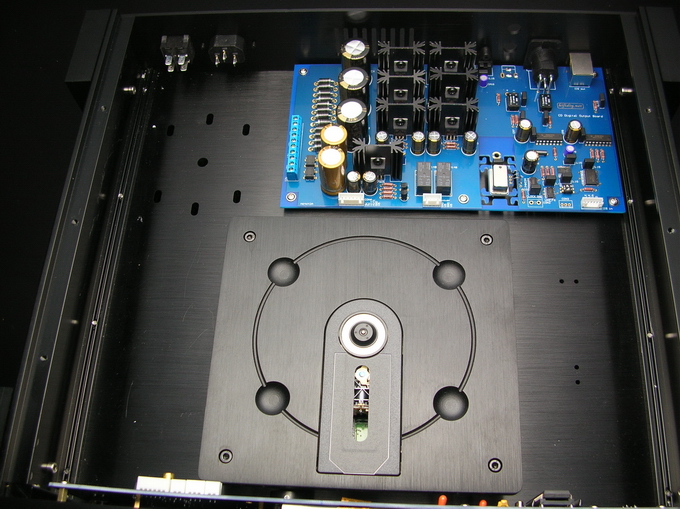

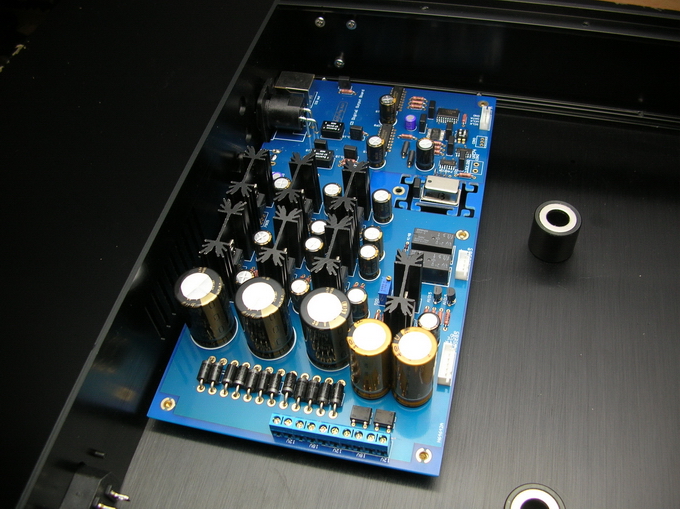

然后安装主电源输出PCB

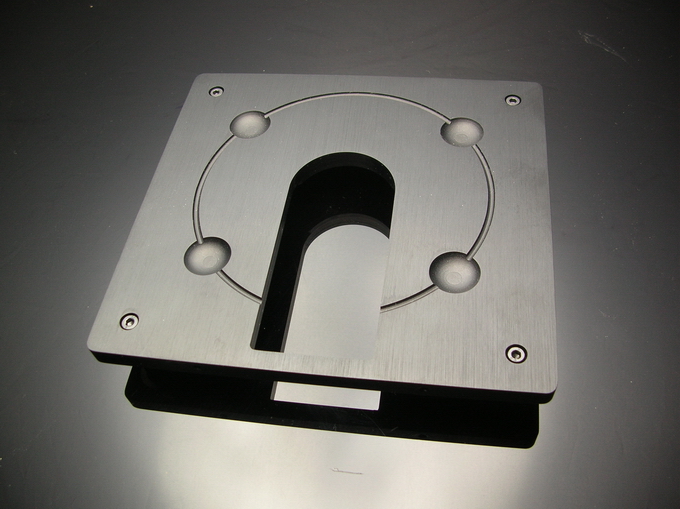

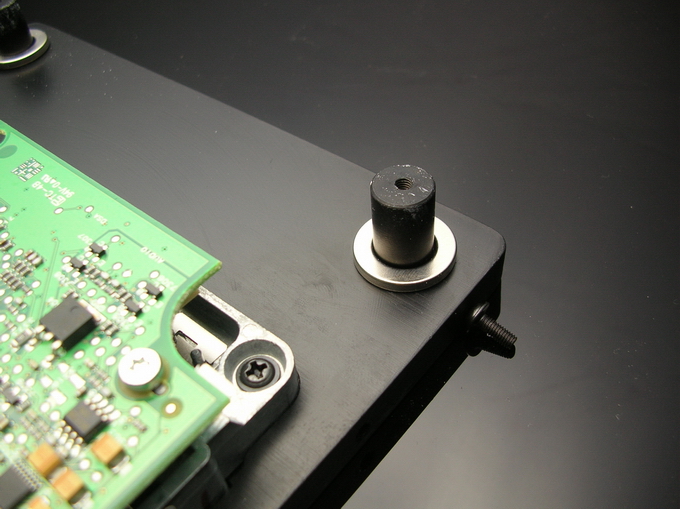

接下来安装磁悬浮托板座

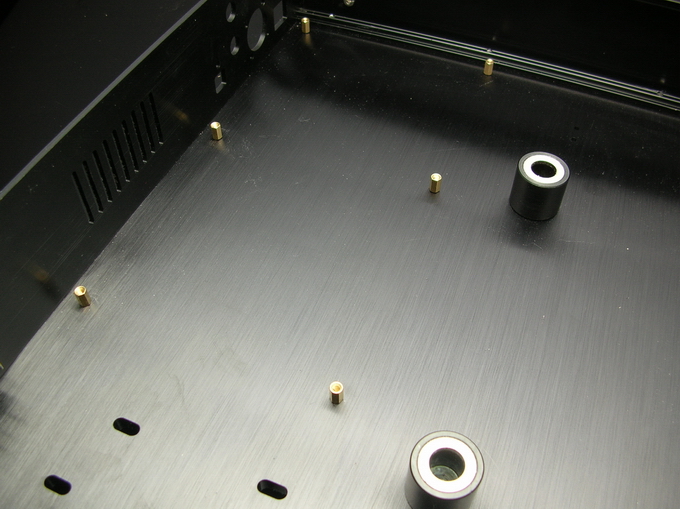

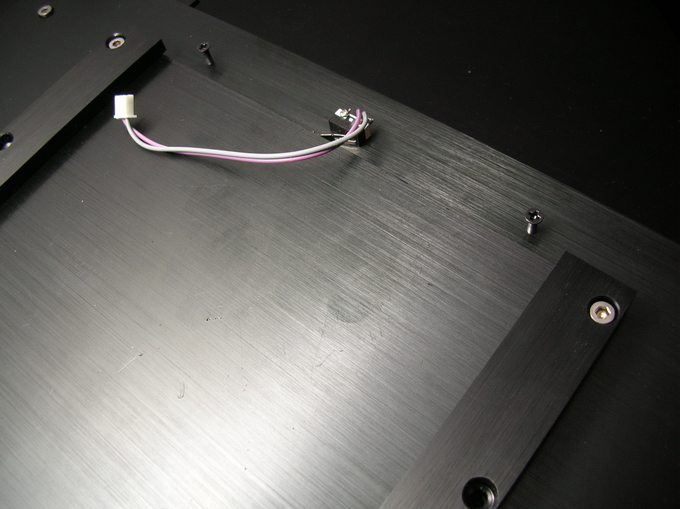

我们特别拍摄了一张底板照,下图中的中心孔采用3*16MM长的锣丝调整整个悬浮机构的平衡!

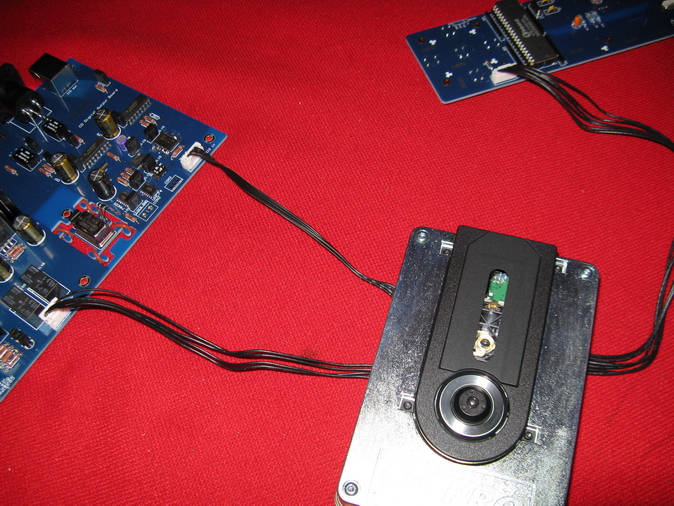

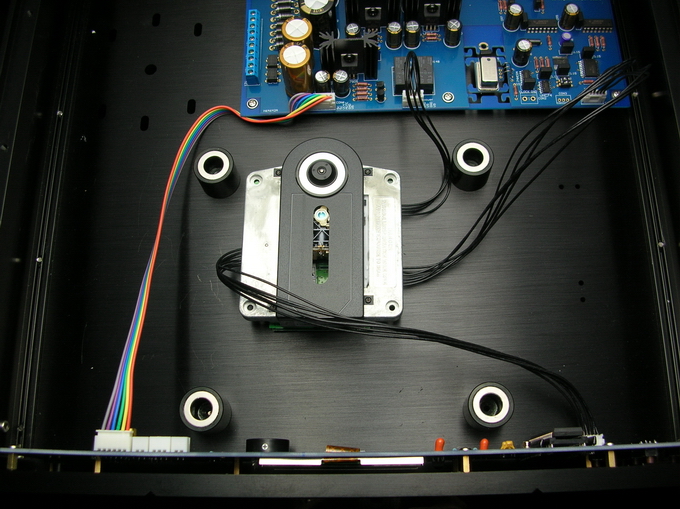

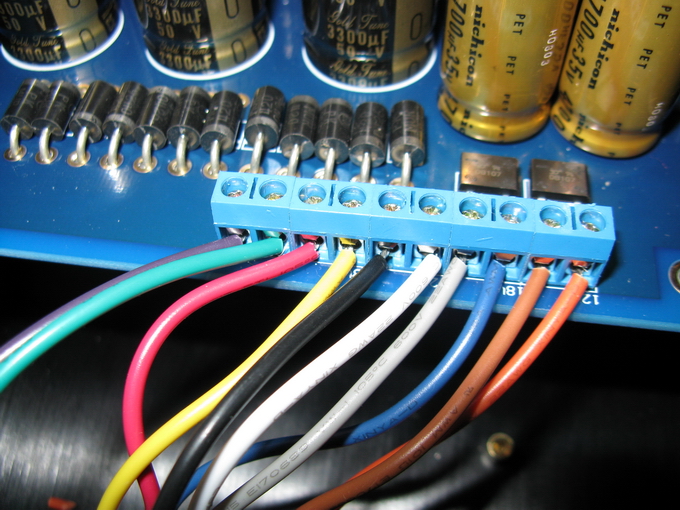

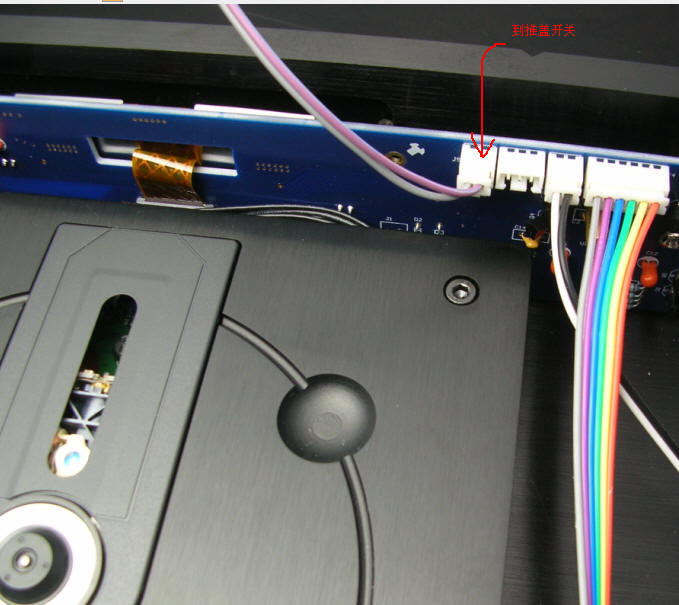

请大家一定仔细观看接线的位置,一定记住!

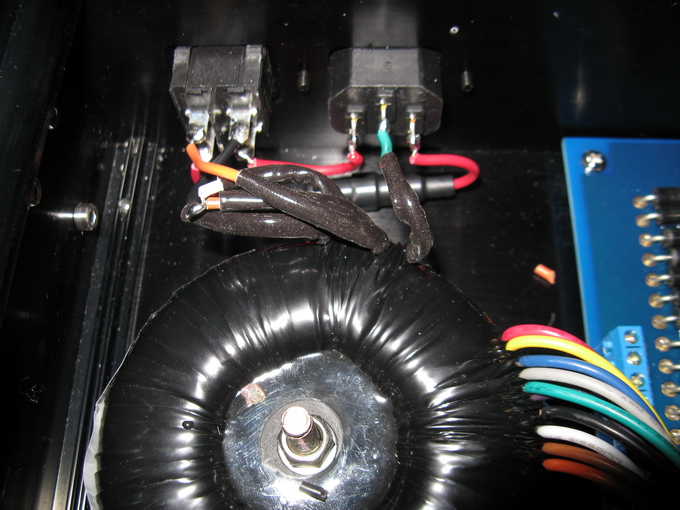

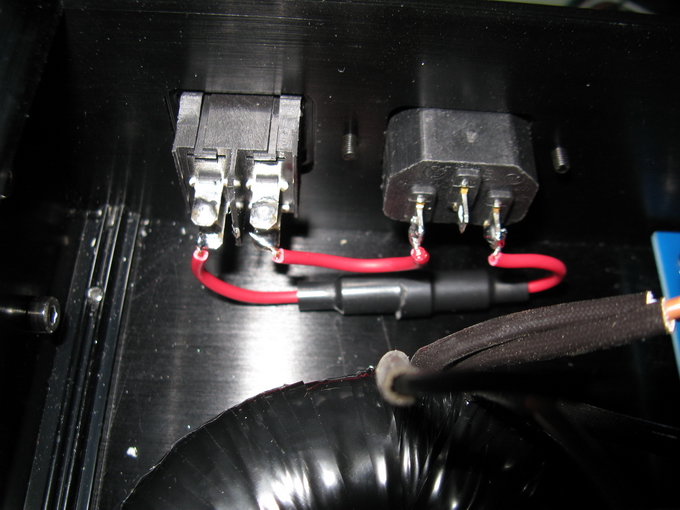

电源开关和变压器的安装!

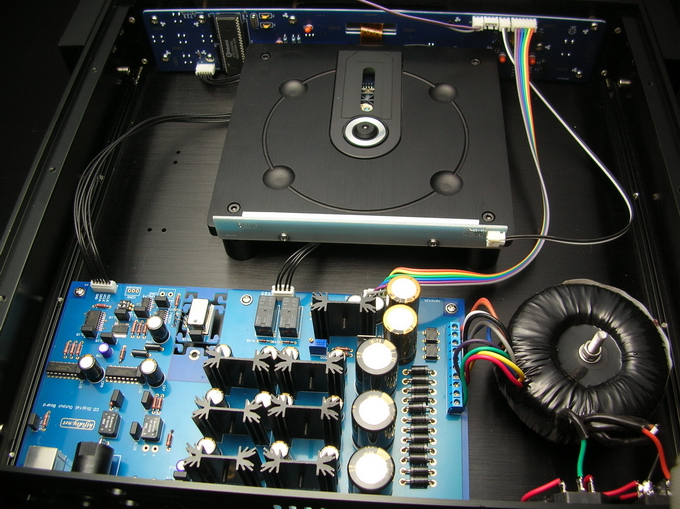

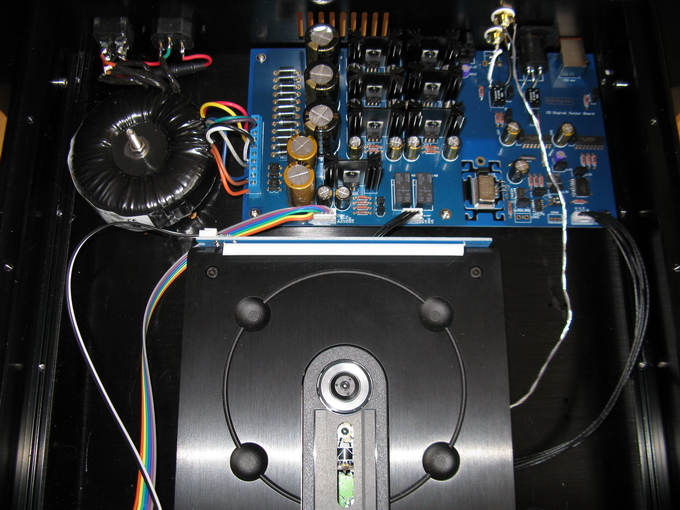

整体接线图一

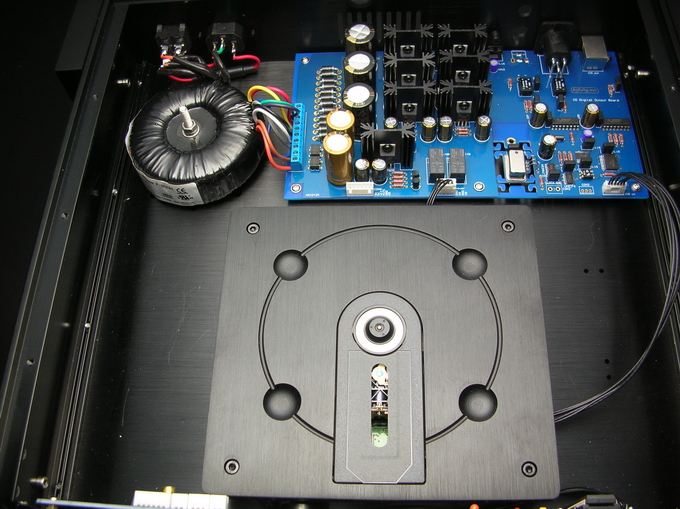

整体

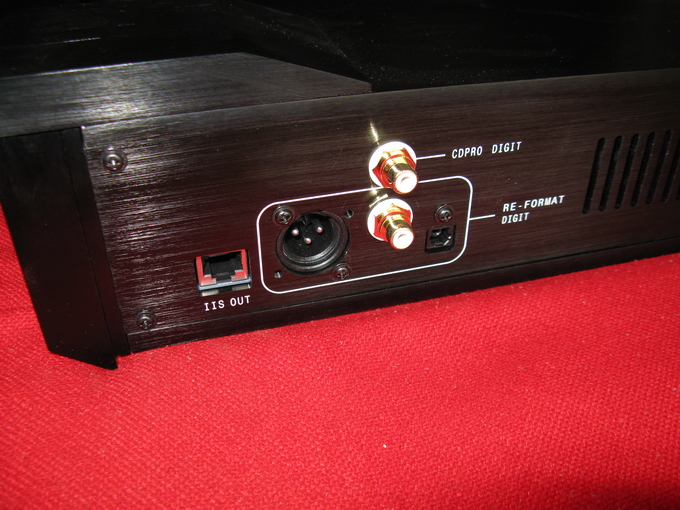

后面输出位置





正常开始工作!
