金封三极管角铝安装开孔定位 图解全攻略

LaMer

hifidiy中，金工加工永远是个难点之一。主要是业余条件下，单靠一把手枪钻加工，精度很难把握。轻则浪费材料、加工结果外观不好，重则导致散热不好，或者造成短路等安全隐患。

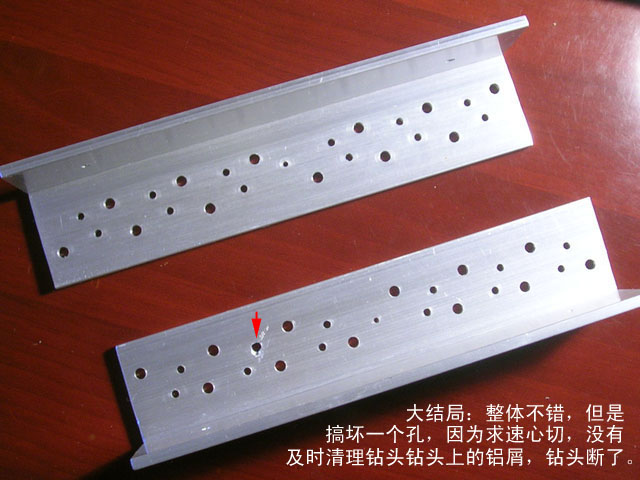

但凡事总有对策。这两天刚好找了点角铝，再试着自己做金封管的转热板。顺便把操作过程也记录下来，给大家参考，没有台钻，配合小电钻，照样可以操作到比较精确，金封管安装也同样并不难，关键是，金工同样要有足够的耐心，因为这次又付出了代价，在最后一步求速心切，没有及时清除钻头尖上的铝碎屑，导致钻头断在角铝里，花了好大劲，才搞完，差点就废了一条很好的角铝。

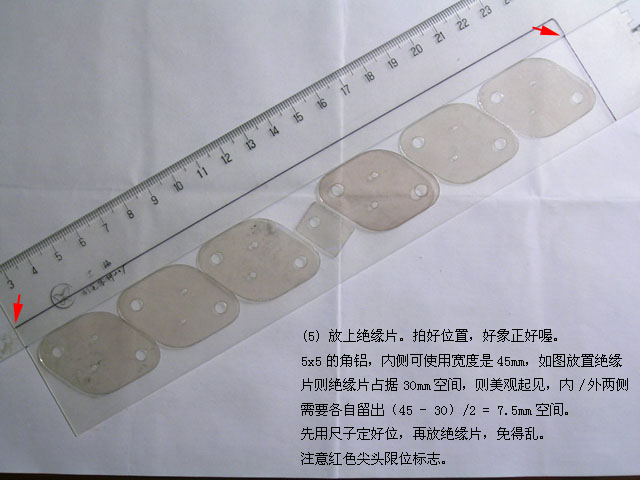

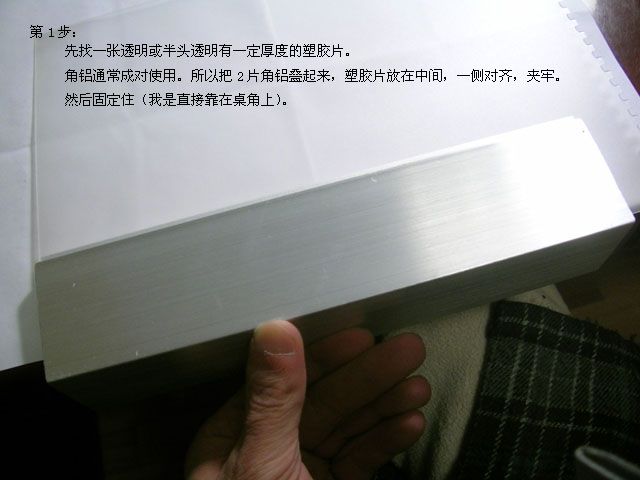

尽管这次打算金封管部分搭棚，但是对于有PCB的，也同样用塑胶片来搞，一样可以获得很好的效果。

下面，图片说话：

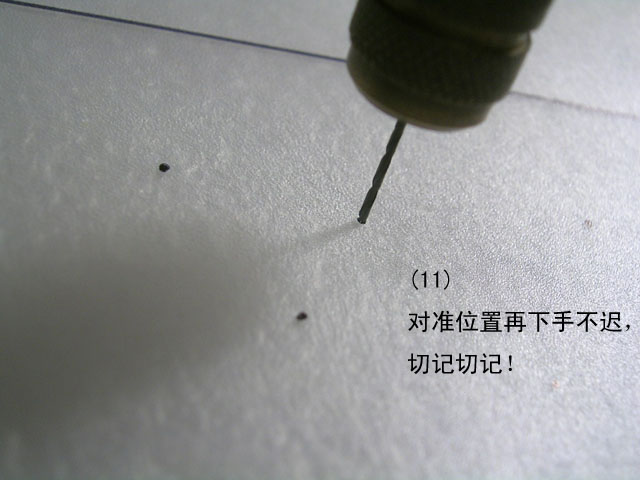

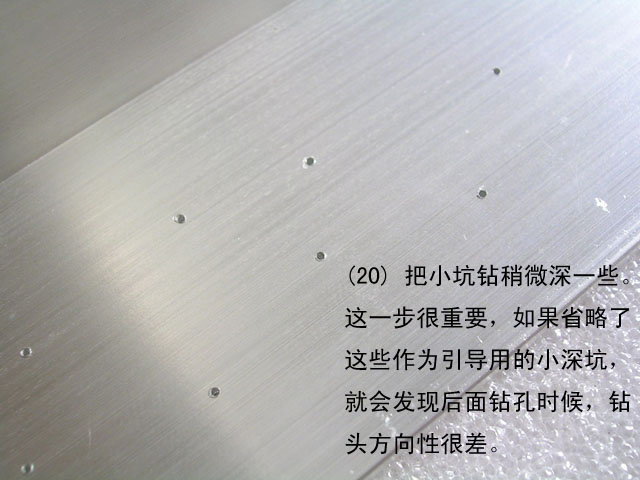

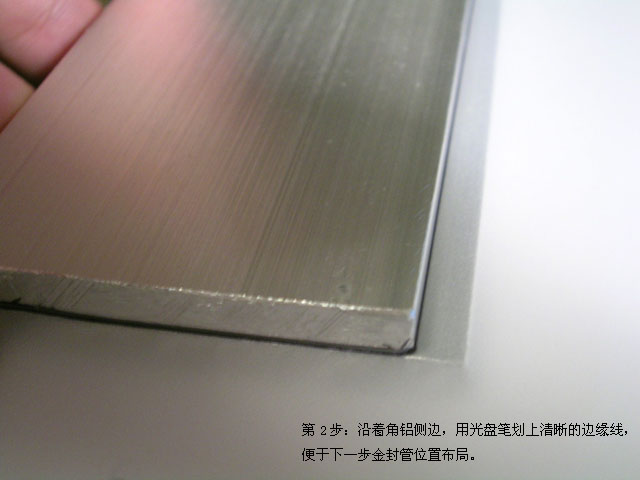

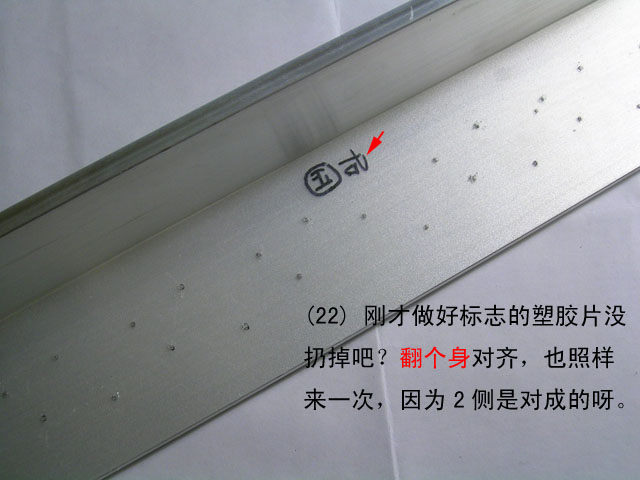

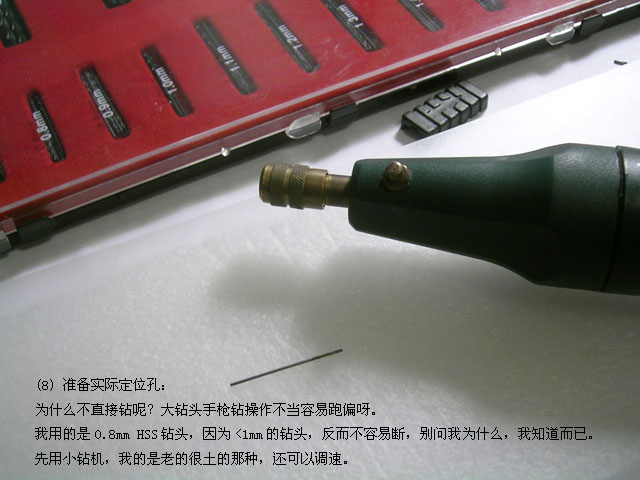

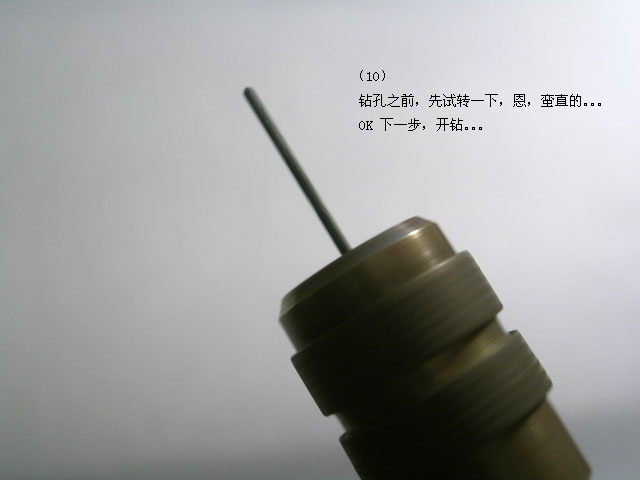

名手

simon_zsw

打好孔后要用大口径钻头在洞上补一下，做个斜面，防止绝缘片被孔边的铝屑刺穿

stwumb

好 漂亮

LaMer

原帖由 simon_zsw 于 2008-11-23 00:22 发表
打好孔后要用大口径钻头在洞上补一下，做个斜面，防止绝缘片被孔边的铝屑刺穿

这点我没写，因为在实际操作中，使用大1-1.5mm钻头，如果手上操作不够熟练，容易把孔钻深，而不是倒角，结果边缘飞边仍然存在，还需要继续换更大的钻头搞。

而且还有个问题，有些钻头是120度角开口的，结果一倒角，飞边可能更厉害。

HuLidiy

好办法
那种半透明的塑料片,应该是平时用的文件夹封面吧.做标书,装订文件常用.

hy780430

学习啊

cglvisa

办法不错~

simon_zsw

原帖由 LaMer 于 2008-11-23 00:25 发表


这点我没写，因为在实际操作中，使用大1-1.5mm钻头，如果手上操作不够熟练，容易把孔钻深，而不是倒角，结果边缘飞边仍然存在，还需要继续换更大的钻头搞。

而且还有个问题，有些钻头是120度角开口的，结 ...

嗯，120度那种很大角度，挖出来的效果是不好，偶用钻床的，按一下,边缘光滑了就好了,不会打穿，能打还是打吧，保持平面，不会有小疙瘩顶起

LaMer

原帖由 simon_zsw 于 2008-11-23 00:35 发表

嗯，120度那种很大角度，挖出来的效果是不好，偶用钻床的，按一下,边缘光滑了就好了,不会打穿，能打还是打吧，保持平面，不会有小疙瘩顶起

呵呵，不写，是因为不确定大家用的那种钻头。换句话说，120度开口的钻头，虽然品质不是都很好，但一些品质很好的钻头却往往使用120度角开口，比如真正上工的钻头。所以这个写起来解释得更多，得另开专题了。

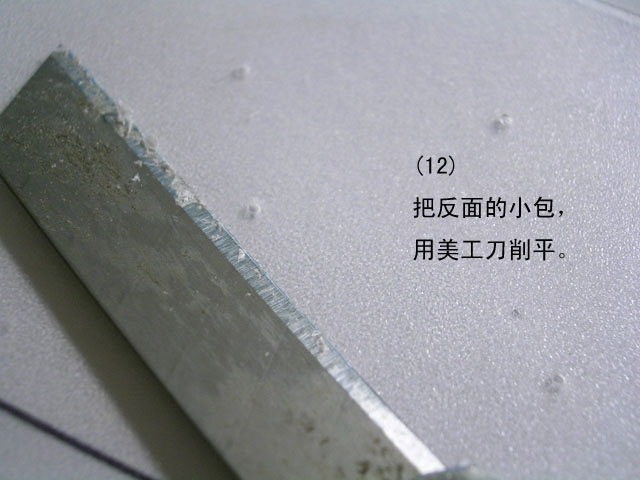

去除飞边还有其他很多办法，比如我有时还用美工刀削，或者拿尖头的什锦锉来加工，效果都不错，尽管加工的结果可能并不太好看，但是只要加工平整了，孔在管子下面被盖住了，看不见的呀。

再要求高点，一般做完孔仍然需要整个接触面精抛一次，就更不是问题了

LaMer

原帖由 HuLidiy 于 2008-11-23 00:27 发表
好办法
那种半透明的塑料片,应该是平时用的文件夹封面吧.做标书,装订文件常用.

差不多，我拿画册表面取下来的

yeah1

不错！！收藏了。

xxlixx

学习了

wjianrsh

这是一个好方法，俺以后也可以用这放法。

npcao

好办法

名手

mygod2008

有角铝了啊!

EDIY8

不错学习了

HIFI2008

直接电脑出图，然后贴上去钻

LaMer

原帖由 mygod2008 于 2008-11-23 09:32 发表
有角铝了啊!

我自己的其中2条
