Y游兄的HIFIDIY PCM1794裝機報告(多圖)

j49409

這套PCM1794是跟慢大買的, 原套件應該是有少些電容, 慢大後來有補寄給我.


我先列出我所能找到的相關資料：

大陸網站的PCM1794 DAC裝機說明
http://bbs.hifidiy.net/viewthrea ... page%3D1&page=1

UCC的HiFi 1794 DAC代調音裝機
http://bbs.audiohall.net/viewtop ... der=asc&start=0

BEN大的大家的1794如何呢?
http://bbs.audiohall.net/viewtop ... der=asc&start=0

電路圖方面,我直接把大陸hifidiy網站的連結貼出:
1794P1.pdf (电源部分)

1794P2.pdf (数字部分)

1794P2.pdf (模拟部分)

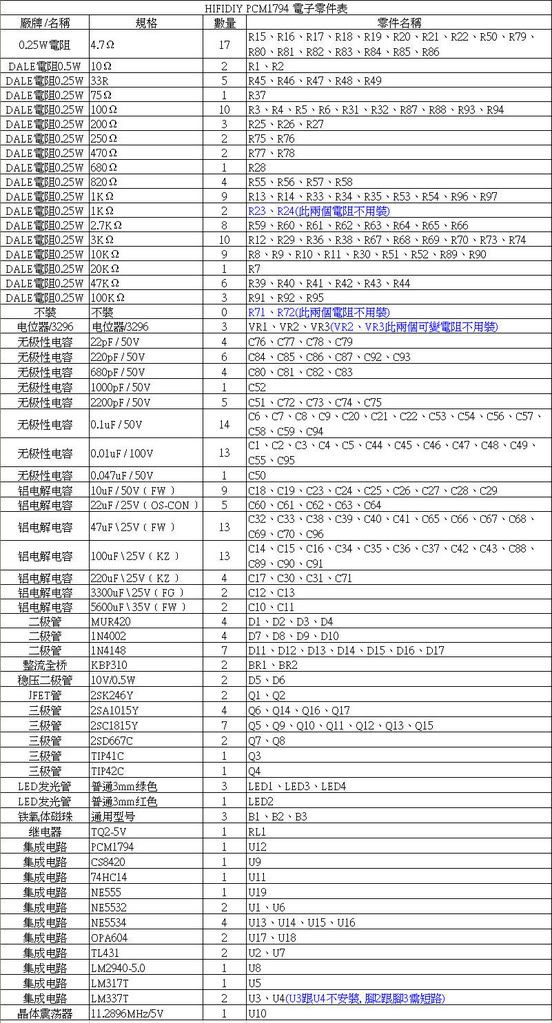

下面的零件表只有列出電子零件部份(HIFIDIY只列出這些, 我也只好先確認這些, 其它的邊作邊認@@")

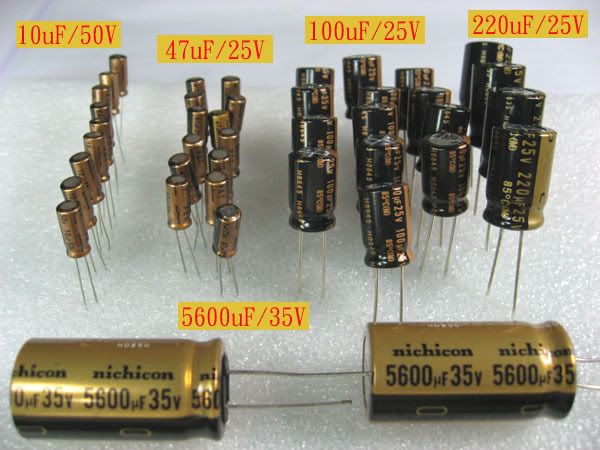

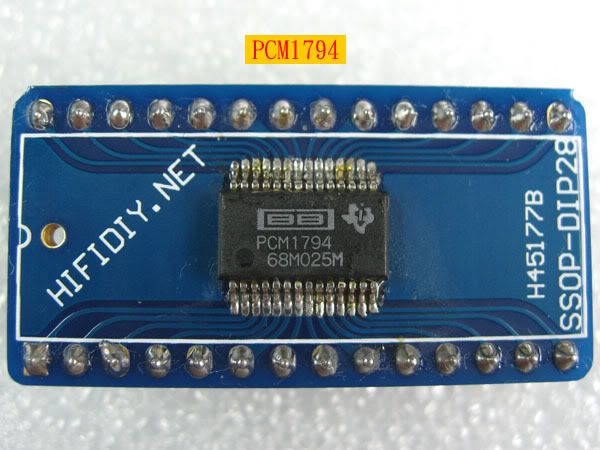

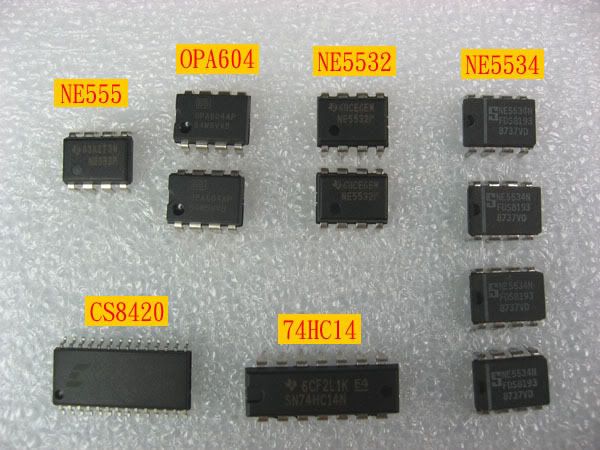

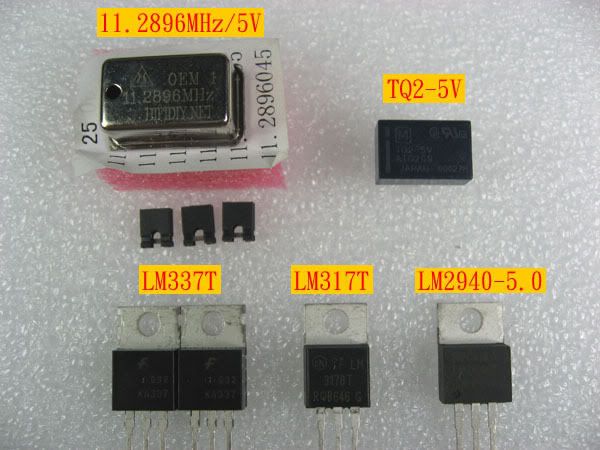

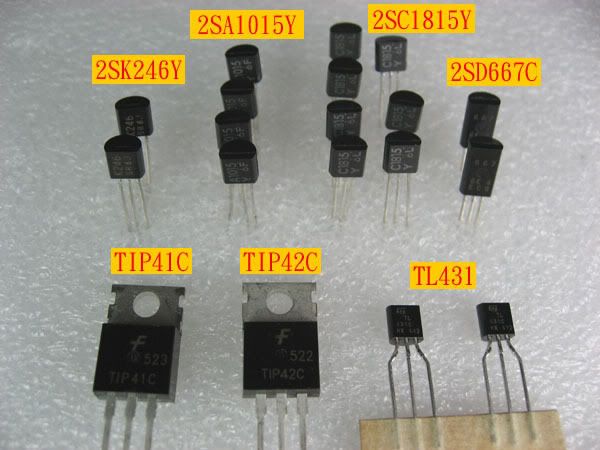

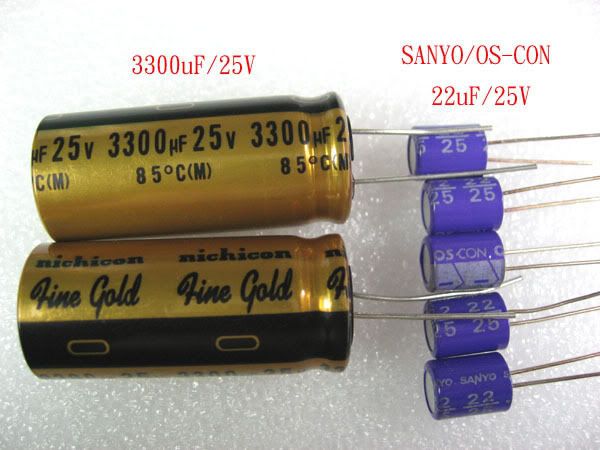

下面10張圖, 就是上零件表中的零件






























端子部份, 數量不知, 這是套件內附的端子數量

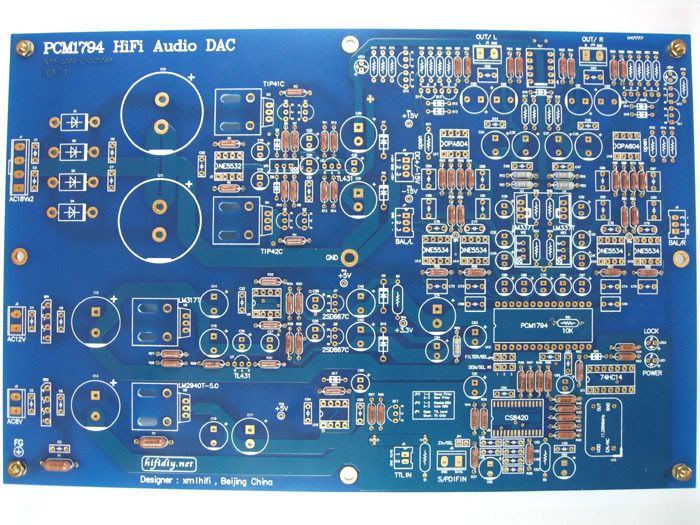

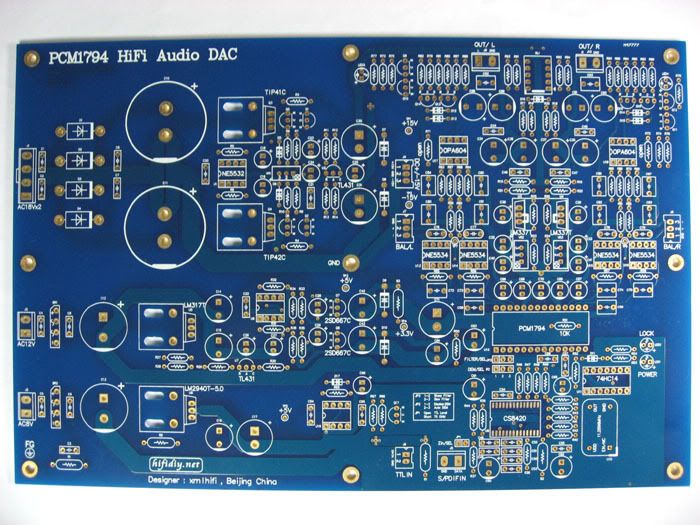

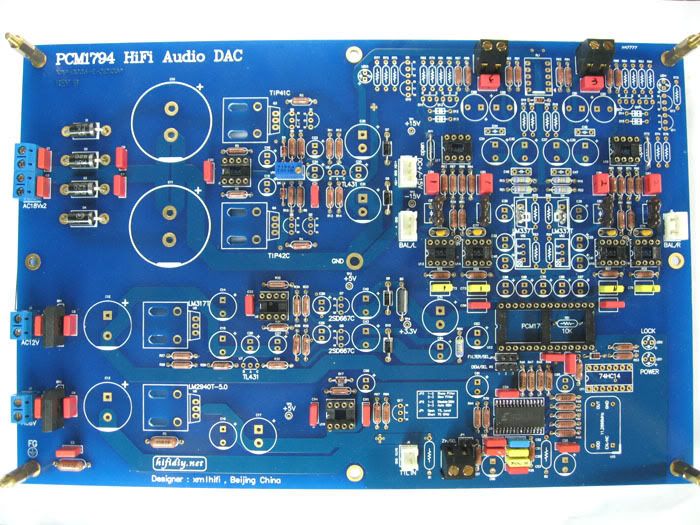

最後當然要有電路板(正面)

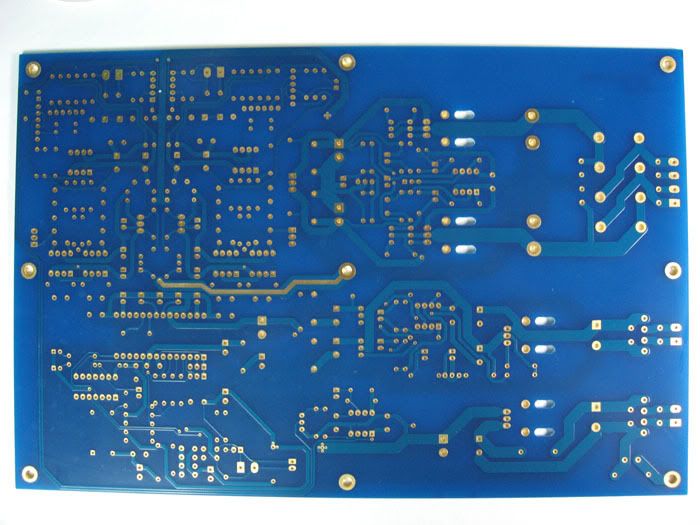

電路板(背面)

j49409

此篇列出PCM1794要更改的部份: (此篇尚在整理中,目前裝機是盡量以套件裡原有零件為主)

1. 5534不拉偏流, 所以lm337*2、 R23、R24 、 svr1k x2都不用裝


2. 下圖中(電源線路),其紅框跟紫框部份都不要裝(紫框跳線要裝)



3. 下圖中(類比線路),其紅框部份不要裝, R71跟R72要短路



4. 慢大有多送高壓陶片(12顆)、100uF50V(8顆) 、2200uF16V(5顆),到時再問他要用在那???

j49409

修正前一篇的更改部份~~

~~~~~~~~~~~~~~~~分隔線~~~~~~~~~~~~~~~~~~~~

1. 下圖中(電源線路),其紅框跟紫框部份都不要裝(紫框跳線要裝)
PS： 5534不拉偏流, 所以lm337*2、 R23、R24 、 svr1k x2都不用裝



2. 下圖中(類比線路),其藍框部份不要裝, R71跟R72要短路



3. 陶瓷電容12顆並在OP的電源腳&附近電容的地(作時再參考j49409的圖)、2200uF16V取代C42、43
   PS: 其它多的電容, 聽說不好塞, 那我就先做罷了@@"



下圖是列出上面4點的零件整理(字的顏色是對應到上面各圖的框色)

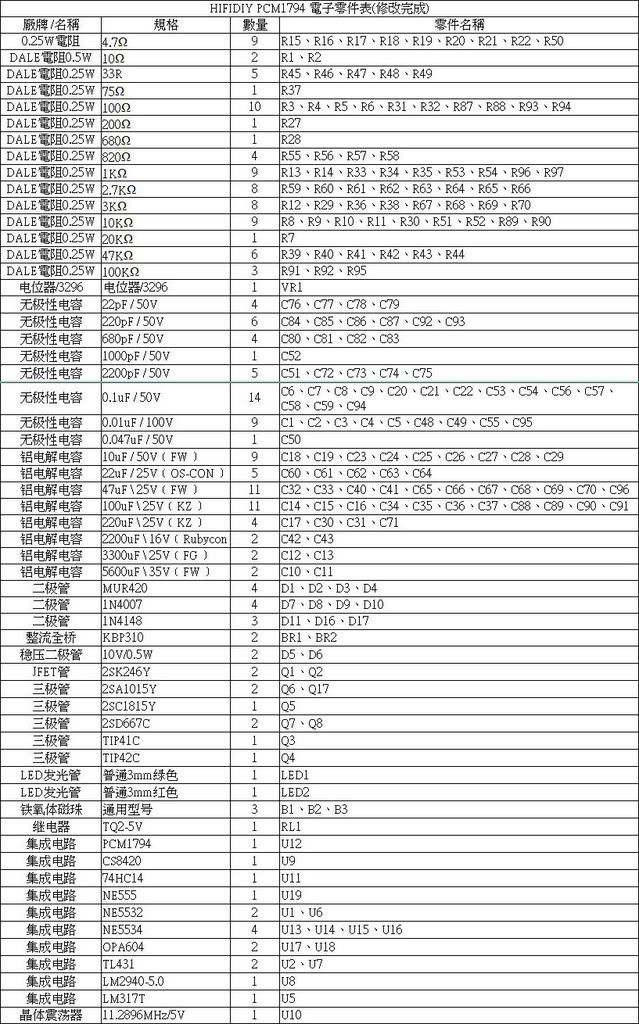

扣掉上圖中不用的零件, 下圖應該是最終電子零件表吧@@"

j49409

開始焊板子,
焊的過程中,發現4個散熱片中,有一片長的不一樣,
此散熱片厚度薄,固定腳較粗(粗到插不進pcb的孔洞 [face10]  )
PS: 此詭異散熱片我目前是裝給LM2940 [face6]



~~~~~~~~~~~~~~~~~~~開始焊1794板子~~~~~~~~~~~~~~~~~~~

我就按照之前整理出的零件表來焊1794電路板(此零件表應該會常更新,焊接過程中就更新好幾次[face12]  )



1. 電阻全焊上, 1794內的那顆電阻是焊在PCB背面



2. 先焊CS8420 → 雲母&WIMA電容全焊上(其中C72配C73、C74配C75、C84配C85、C86配C87、C92配C93、C80配C81、C82配C83)
PS:我沒電容電表, 慢大測的

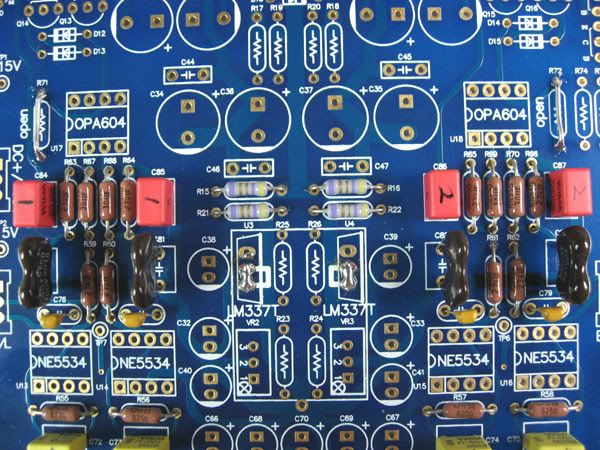

3. LM337的腳2腳3要短路(U3跟U4)、R71跟R72各自短路



4. 焊各二極體、BEAD(其中B1跟B2先不悍)、整流全橋、IC腳座、2PIN端子臺(同軸輸入,RCA輸出,此3個端子臺套件沒附,我就用ben大的黑金端子臺)



5. 焊震盪器、電晶體、穩壓IC、繼電器、穩壓IC......

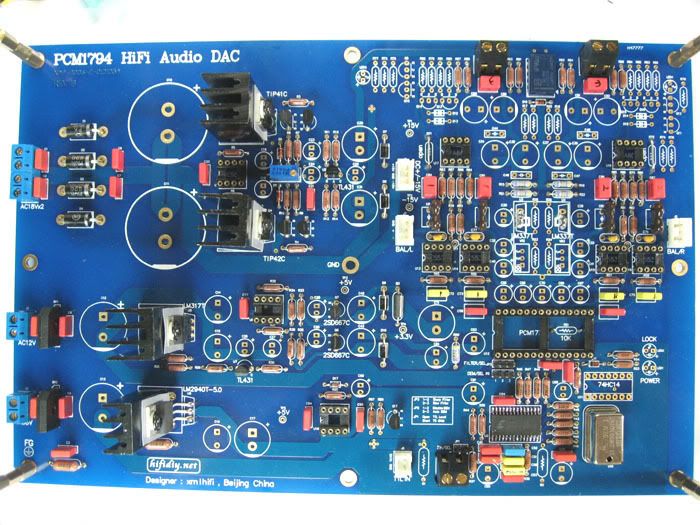

6. 將電解電容全焊上
PS: 焊至此我應該只有LED1、LED2、BEAD1、BEAD2、12個陶瓷電容、各IC未裝上

j49409

[quote="慢半拍"]u1ㄉ5532需插上,調整vr,使tp1.tp2=+_15v,由於素追隨形式,另件ㄉ誤差，口能會照成+-些許誤差

u6要插上,tp3&4才會有電壓

測量完電壓時,插上op在測一下各點電壓

妳那1794IC座下有ㄎ10K沒焊上

不好意思 ops:
r17-20,c34-37,須焊上否則op604無電壓[/quote]






照慢大上篇說的做......

PS: 今天進度提前6天ㄟ, 因為我本打算一週PO一次 ops:

PS: 我的電表幾個月沒用, 此次再用, 發現200歐姆那檔有點沒反應了@@"
      我現在小電阻是用2K那檔看.......

      應該不會影響到別的部份吧, 所以這些數值參考看看就好......
      是我買便宜貨(此電表在光華商場也算最便宜中的一款),
      還是電表都會這樣??? [em17]


~~~~~~~~~~~~~~~焊接PCM 1794 PART2~~~~~~~~~~~~~~~~~~

補上R17~R20,C34~C37
PS: 1794IC座內的那棵電阻, 我是焊在PCB背面

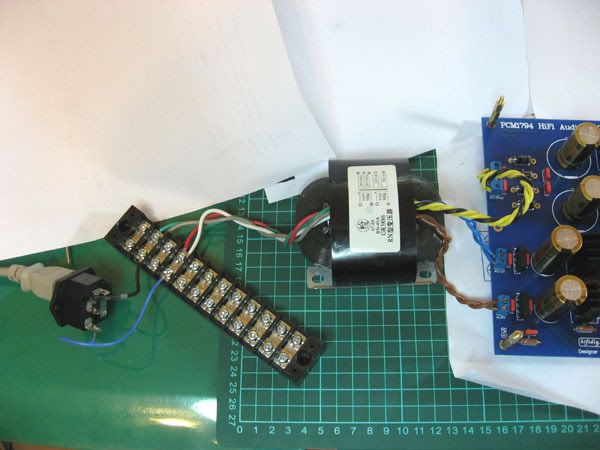

把變壓器裝上



變壓器特寫



NE5532的電源腳是4跟8



U1(NE5532P)的電壓是49.8VDC



U6(NE5532P)的電壓是14.8VDC



把U1(NE5532P)裝上, 調整VR1,使TP1是+15VDC

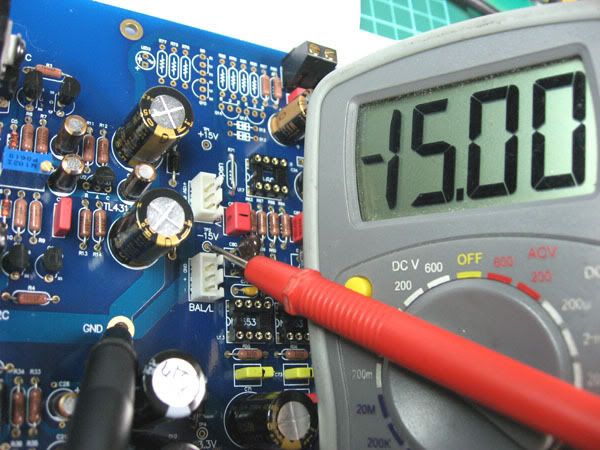

此時再測TP2是-15VDC

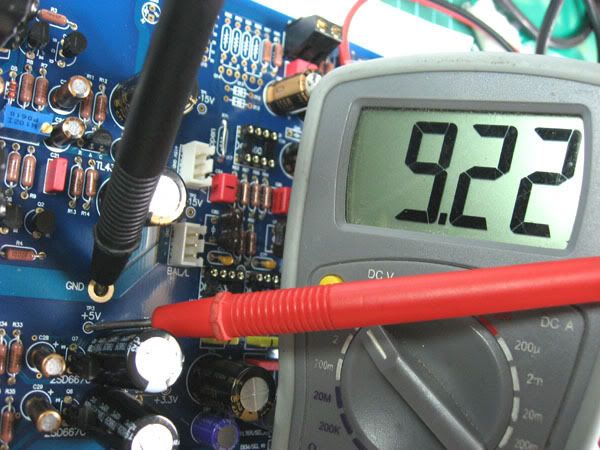

裝上U6(NE5532P), 測TP3是9.22VDC

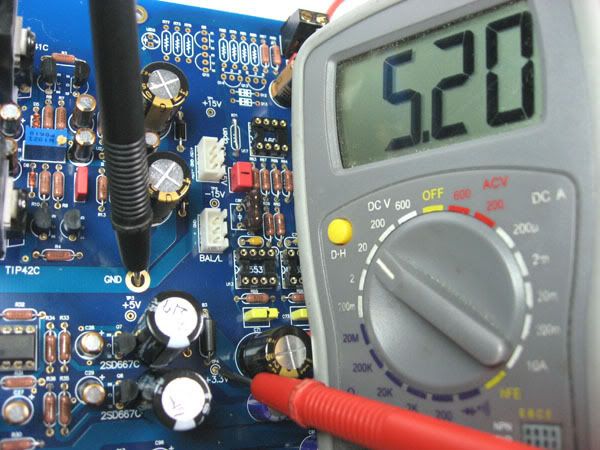

再測TP4是5.20VDC



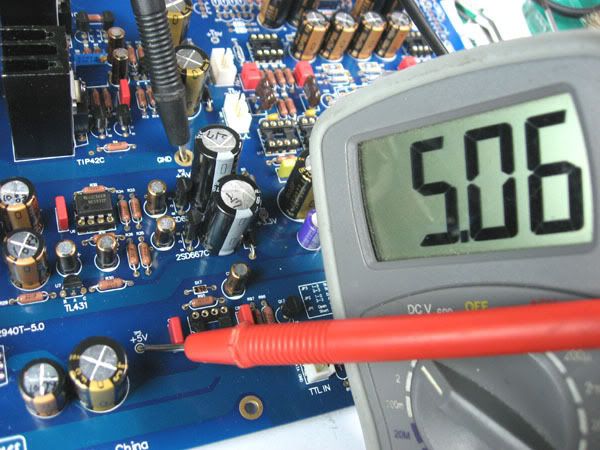

最後測TP5是5.60VDC

j49409

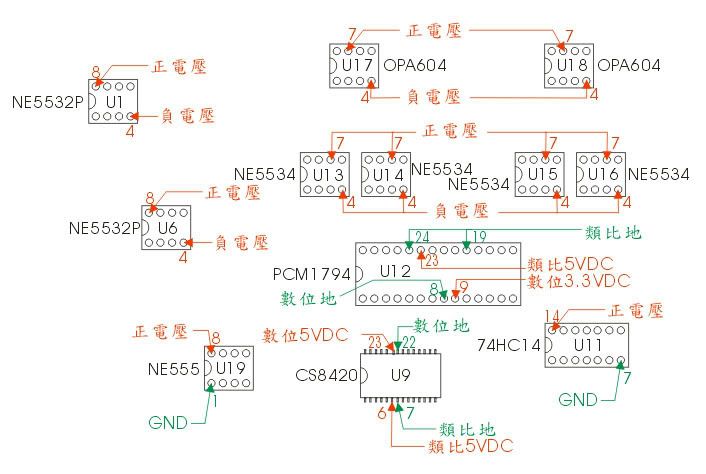

把各IC在PCB板的位置大致畫出,
再把各IC的電壓腳標出來

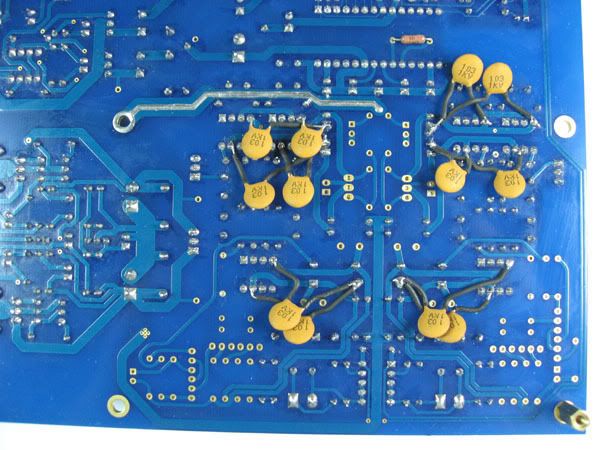

分別在NE5534跟OPA604的電源腳焊上12顆陶瓷電容

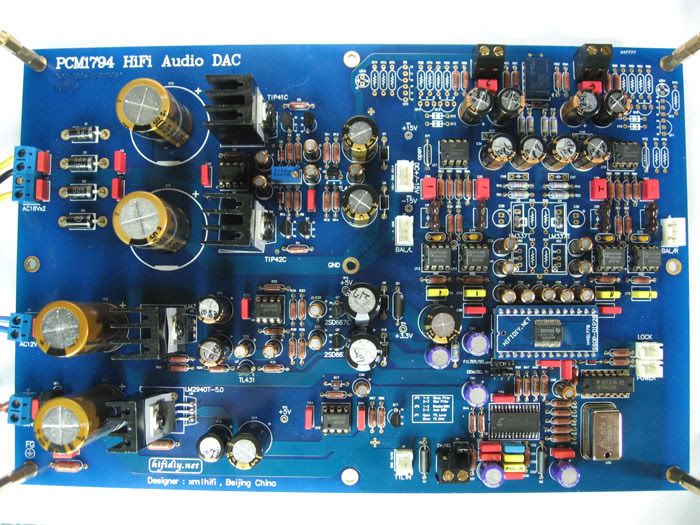

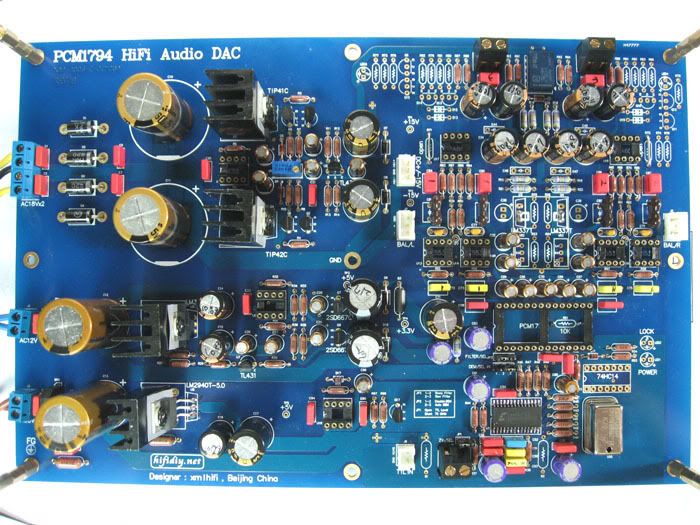

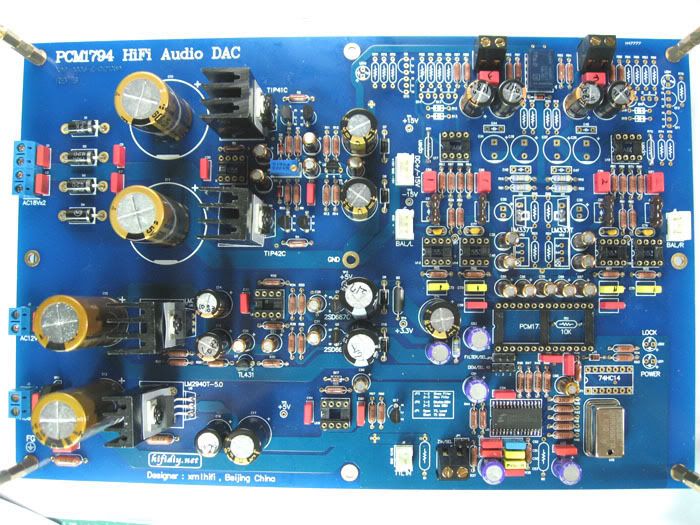

再焊上B1、B2  → 裝(焊)所有IC → 裝上3個JUMP → 另外在LED處焊上2個2PIN端子.
PS:此時測出的各TP點電壓如下(我是把黑棒接到PCB得GND處, 用紅棒測各TP點)
  (TP1=15VDC、TP2=-15VDC、TP3=4.89VDC、TP4=3.25VDC、  TP5=5.06VDC、TP5=TP6=-14.92VDC)

j49409

來個番外篇:

手上有幾塊以前機器壞掉的lcd顯示板(數字顯示有問題, 但背光板是ok),
拆了其中一塊來研究, 發覺也沒什麼, 想說應該可用在此處

~~~~~~~~~~~~~~~~~~~~~~po圖分格線~~~~~~~~~~~~~~~~~~~~~~

圖(一)是此lcd的原本面貌

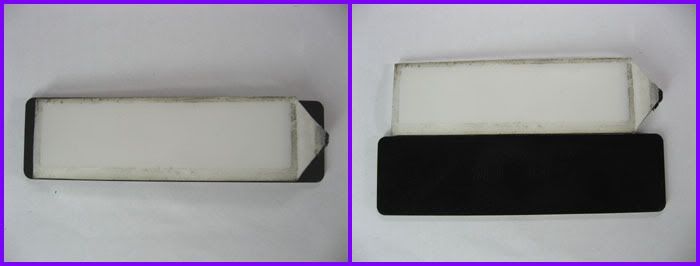

圖(二)可看到背光面板背面有塊不軟不硬的黑棉,介於面板跟pcb板間
把lcd顯示部份&玻璃拆下, 就變成圖三狀況
把pcb板&黑棉拆下, 就變成圖四狀況



來看看led燈原本位置(左圖), 以及拆下的狀況(右圖)
PS: 由右圖可看出,此背光面板, 兩面各有一層乳白色塑膠, LED由一個黑色塑膠封住

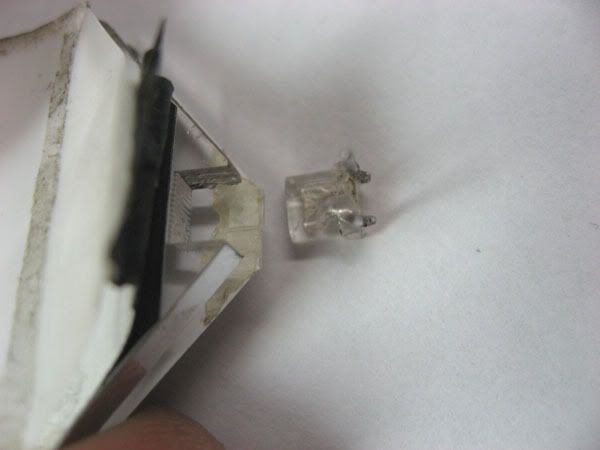

把LED拿下, 背光面板露出一個LED形狀的凹洞



下圖黑色的是『PCM1794前板的MARK』,此背光面板的寬度,比『PCM1794前板MARK』少約2~3mm,



把『背光面板』放在『PCM1794前板的MARK』的背面

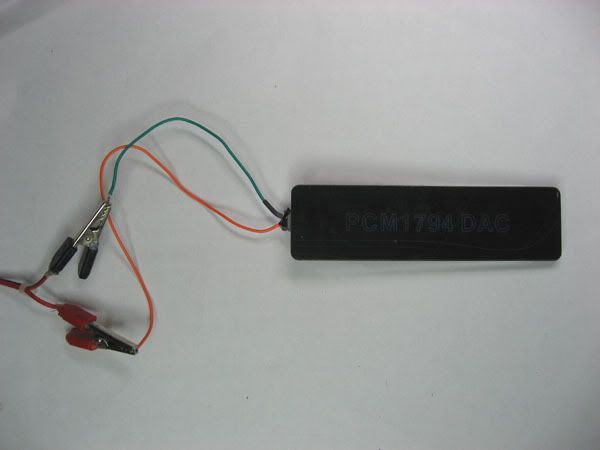

直接供應3.3VDC的電壓給LED, 隱約看到『PCM1794 DAC』 這幾個字



同樣是供應3.3VDC電壓給LED, 來張黑暗中的照片  [em03]

j49409

目前大概還有兩個動作沒做, 一是想接個光纖輸入、一是加入背光面板
現在已接起來試聽, 打算先聽一陣子......

等到時把阿仁大的SHARK_DAC裝完, 看其光纖輸入好不好用再說.

對囉, 這台1794我還沒鎖腳墊, 不知那邊有好看又便宜滴腳墊可買???
我目前是用『墊喇叭的黑檀木腳墊』先替著.


~~~~~~~~~~~~~~~~~~~~PO圖的分隔線~~~~~~~~~~~~~~~~~~~

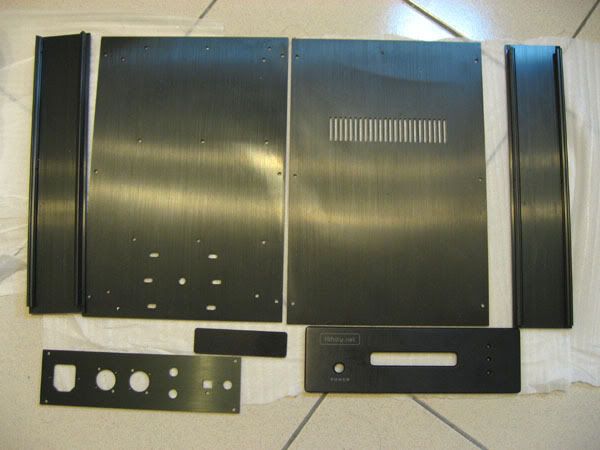

來看看機殼



將PCB裝進機殼, 並且接好線

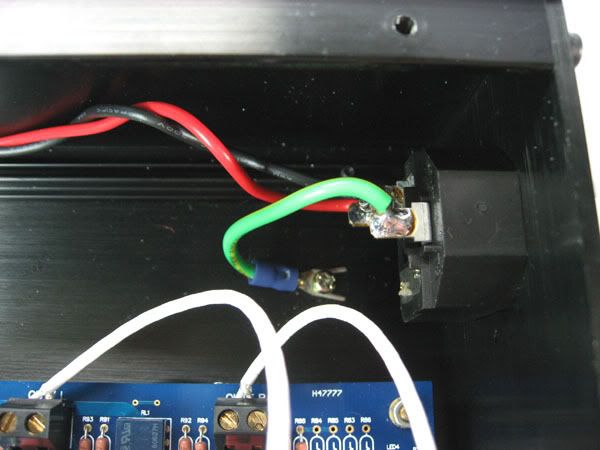

市電輸入座, 地線先固定在『要鎖腳墊的那個孔』@@"



電源開關部份, 此電源3端子也是先利用『要鎖腳墊的那個孔』去固定

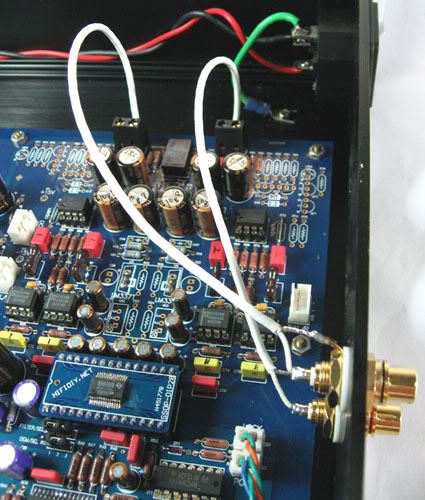

同軸輸入的接線



類比輸出的接線



led燈(power燈 & lock燈)

j49409

跟慢大買PCM1794 DAC時有順便買RCA母座、RCA端子,
RCA母座就裝在PGA2310前級, RCA端子以後會用在數位線上

現在我的訊源是電腦,所以在這篇順便照照我的電腦室(也就是音響間啦^_^")

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~PO圖的分隔線~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

跟慢大買的RCA母座,已裝在PGA2310機箱了了

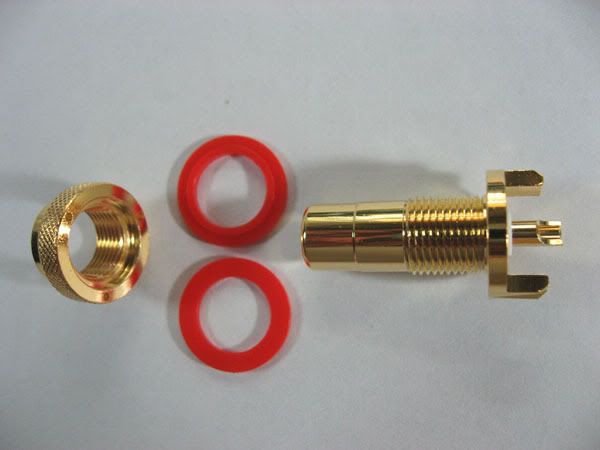

RCA母座分解圖

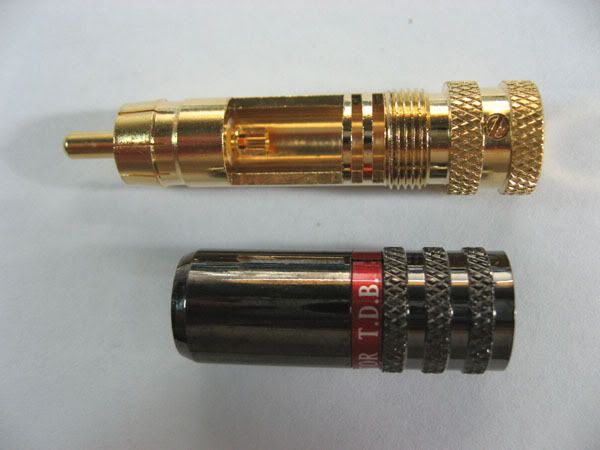

跟慢大買的RCA端子



RCA端子分解圖



目前接法 PCM1794(DAC) → PGA2310(前級) → TDA7294(後級)
PS:黃色那條線是同軸數位線, PCM1794目前是用『墊喇叭的黑檀木腳墊』先頂著用.

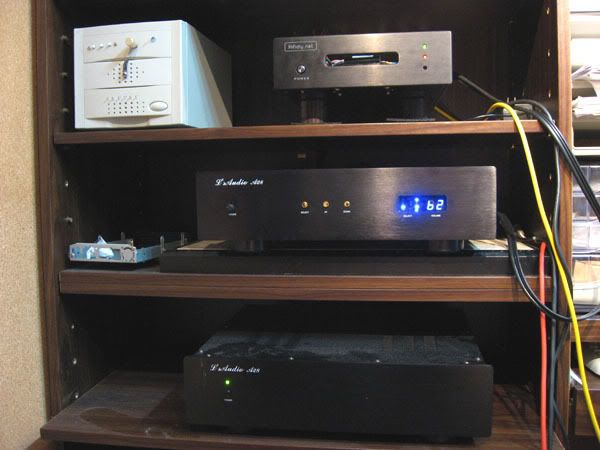

來張器材櫃照片

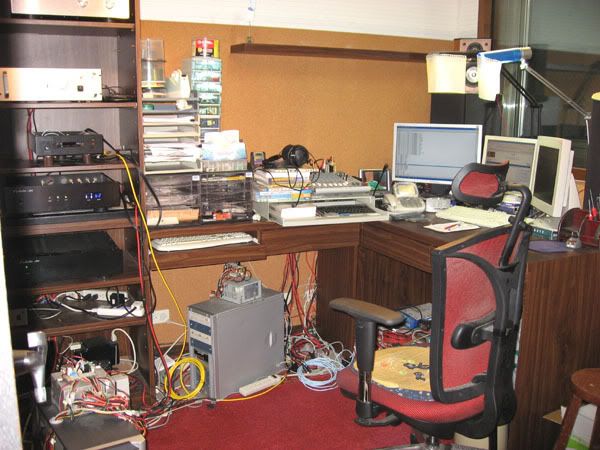

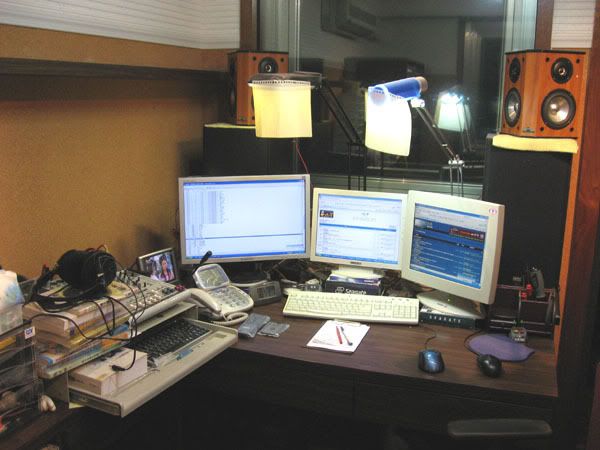

電腦室(也就是音響間)特寫一



電腦室(也就是音響間)特寫二
PS: 電腦螢幕是15吋&20吋.....窮人一個 [em17]
