EMI过滤+交流去直+机箱接地（开源共享）

PHszl · 发表于 2025-12-3 10:15

本帖最后由 PHszl 于 2025-12-3 11:01 编辑

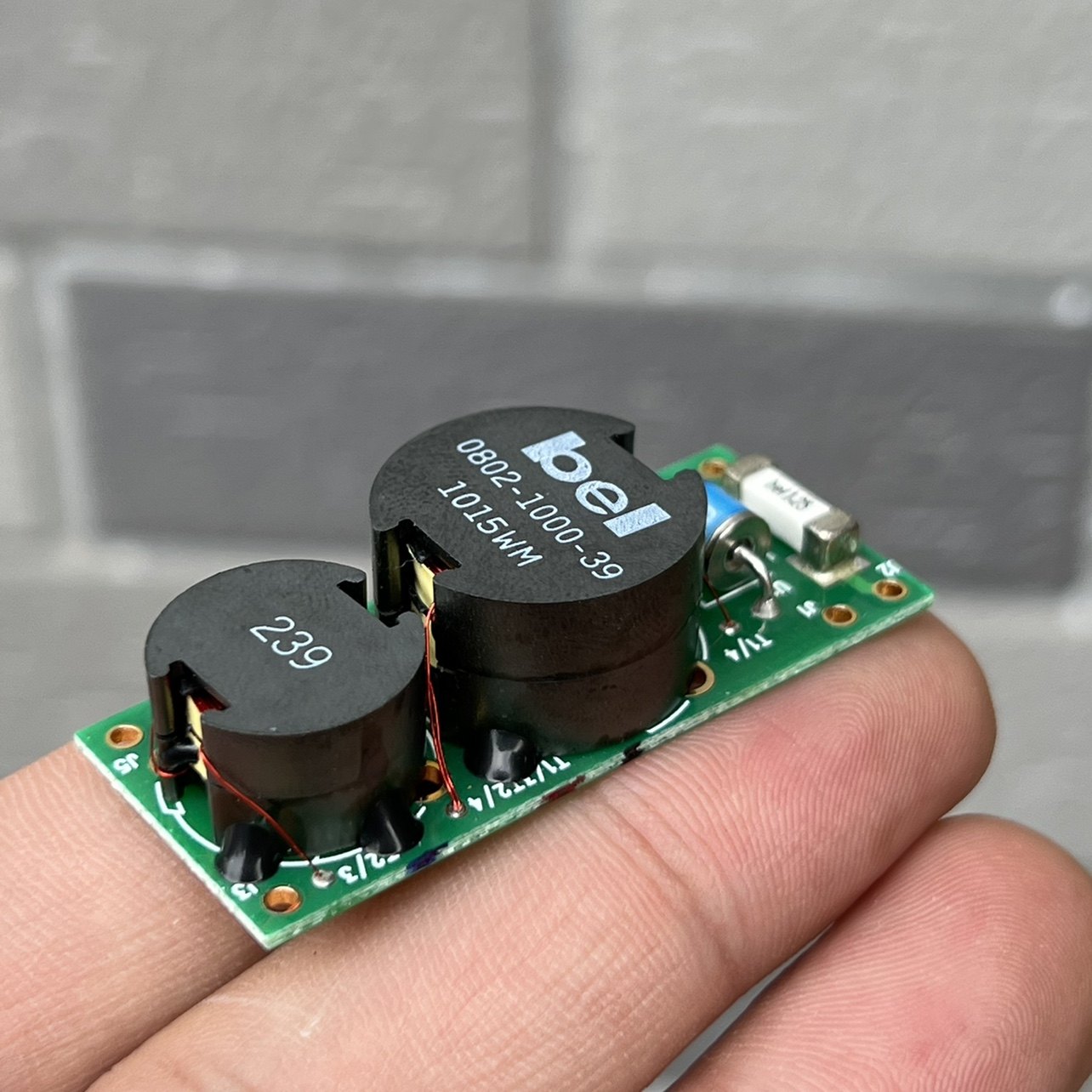

搞了个EMI过滤+交流去直+机箱接地的小板子

游客，如果您要查看本帖隐藏内容请回复

补充内容 (2025-12-3 11:26):
隐藏内容是打板文件包

补充内容 (2025-12-3 11:29):

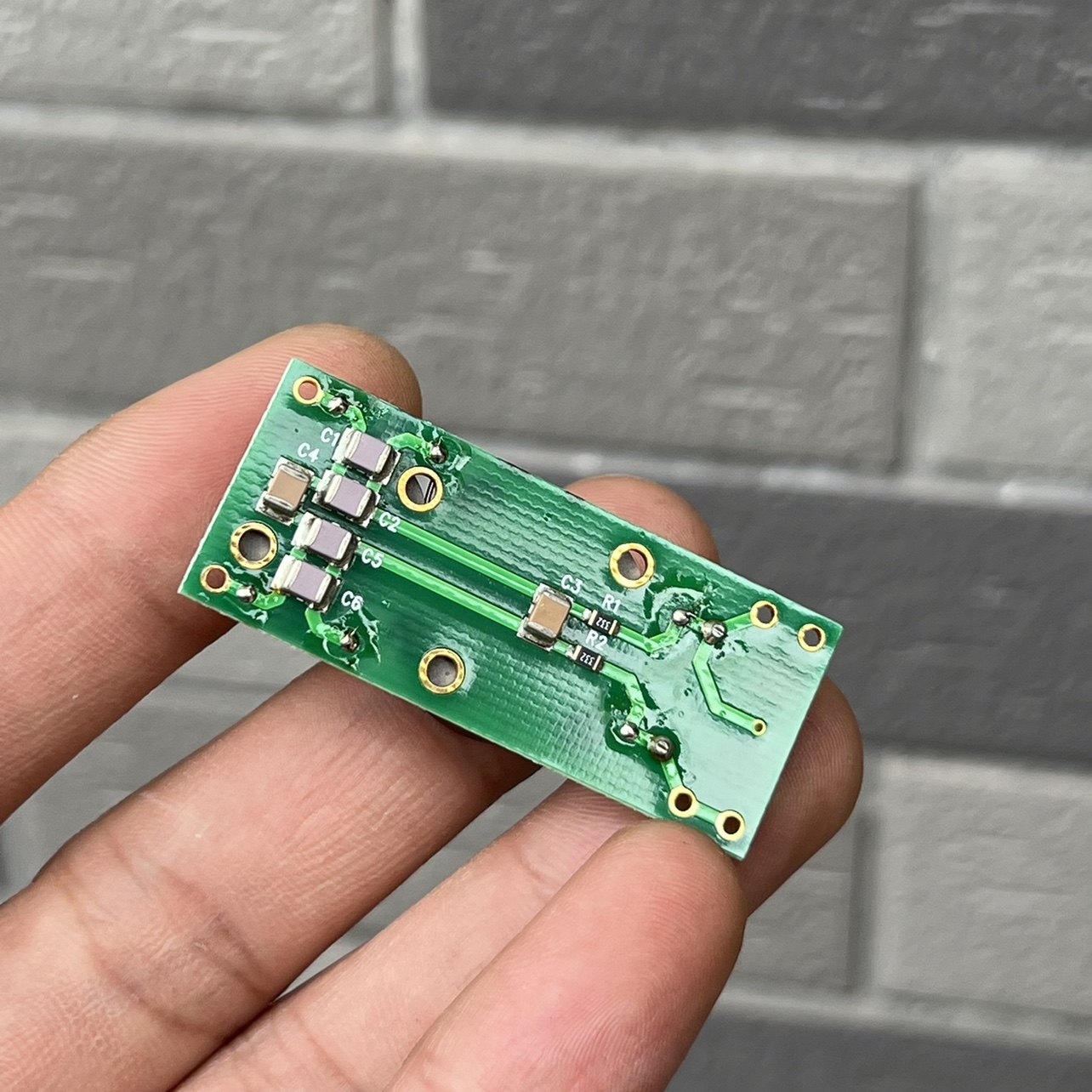

右上角是交流进，下面是交流出，右下角是机箱接地孔，旁边是电路板接地位。

jack1812 · 发表于 2025-12-3 11:11

有圖紙嗎?

shaohua-zh · 发表于 2025-12-3 11:17

又是要回复才能看的帖子

l12345678qaz · 发表于 2025-12-3 11:23

本帖最后由 l12345678qaz 于 2025-12-3 11:25 编辑

看看，没图纸的。

nancy2025 · 发表于 2025-12-3 11:24

本帖最后由 nancy2025 于 2025-12-3 11:26 编辑

回复看的是gerber，感谢分享! 来个电路图就更好了

当叮 · 发表于 2025-12-3 14:50

感谢分享!

capa · 发表于 2025-12-3 14:54

没见过贴片的安规电容

PHszl · 发表于 2025-12-3 15:49

本帖最后由 PHszl 于 2025-12-3 15:50 编辑

capa 发表于 2025-12-3 14:54
没见过贴片的安规电容

用耐压500V的就行了。

wb136 · 发表于 2025-12-3 16:11

看看，有没有原理图？

yygbs · 发表于 2025-12-3 16:57

看看，感谢分享

致远 · 发表于 2025-12-3 19:03

看看

docmd · 发表于 2025-12-3 19:06

睇睇先

惠州创客 · 发表于 2025-12-3 19:30

看看

zhong.jun · 发表于 2025-12-3 20:33

看看

binggg · 发表于 2025-12-3 21:14

学习学习

vip2023 · 发表于 2025-12-4 01:17

看看

ls0001 · 发表于 2025-12-4 01:35

加EMI声音变好多少可能听不出来，但没有坏处，而加“隔直”只会令声音变差而不会变好。

空心菜 · 发表于 2025-12-4 05:29

搞了个EMI过滤+交流去直+机箱接地的小板子

128-67-8 · 发表于 2025-12-4 06:50

看看

lancelothy · 发表于 2025-12-4 08:22

ls0001 发表于 2025-12-4 01:35
加EMI声音变好多少可能听不出来，但没有坏处，而加“隔直”只会令声音变差而不会变好。

正确！甚至在解码器前面加EMI,也会让声音产生变化，这种变化一般是向差的方向，我深有体会。
