kumisa-3 耳放

awzuuzwa · 发表于 2025-8-22 22:42

本帖最后由 awzuuzwa 于 2025-8-22 22:49 编辑

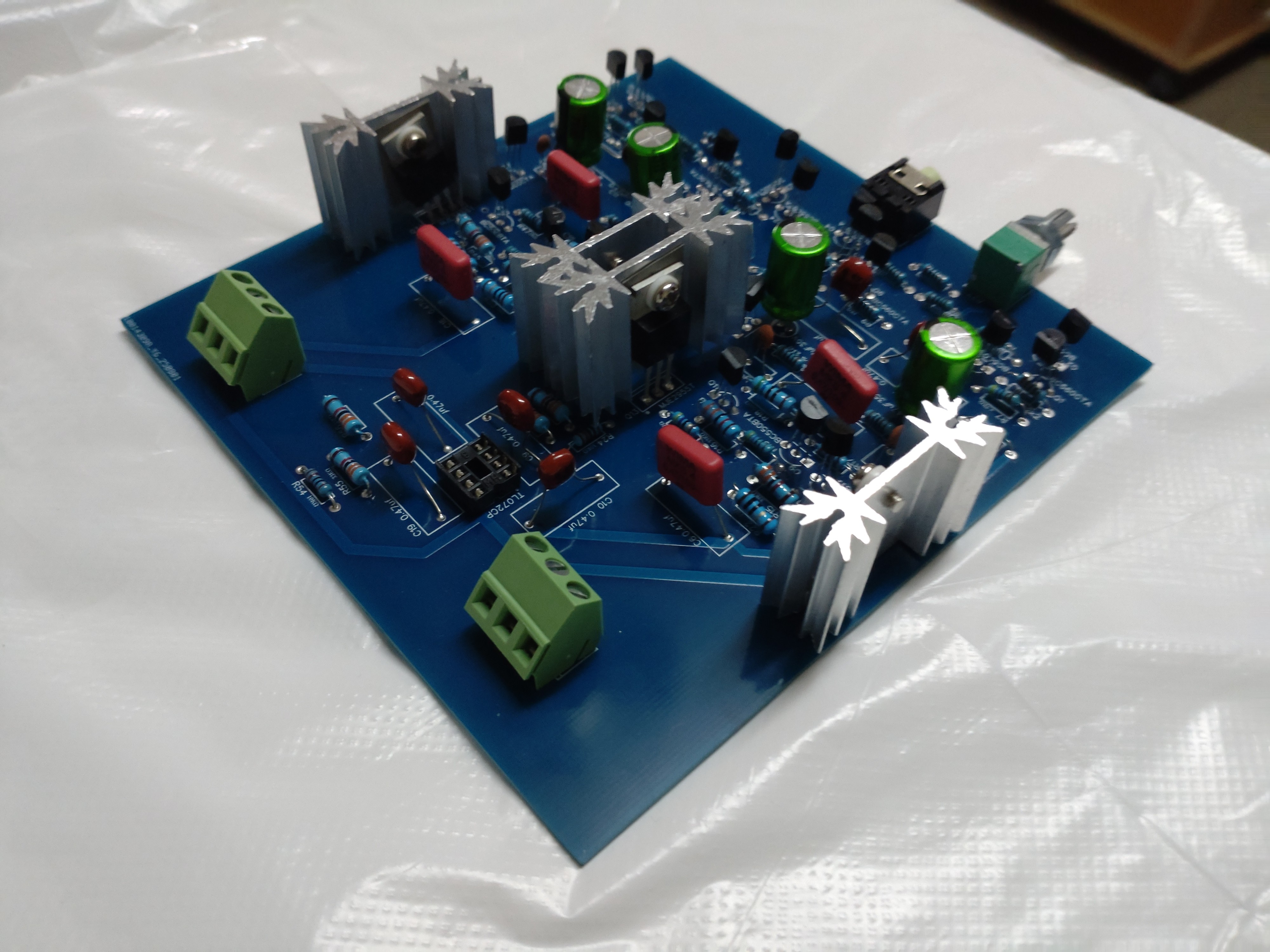

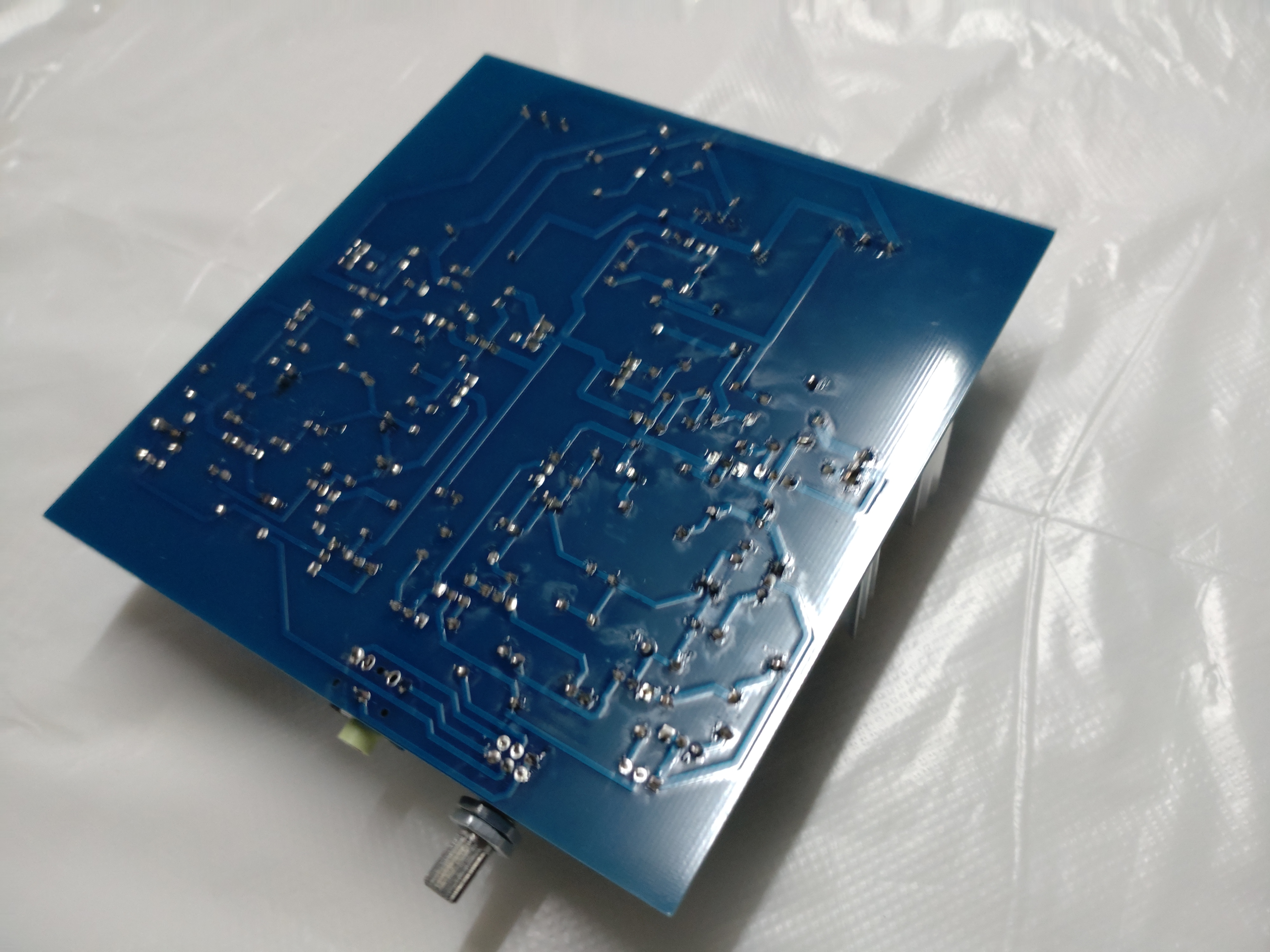

底板找到嘉立创制作;
的確漂亮很多;
底板圖重新劃了;
用一些可能好些的元件;

起初試了幾分鐘;
左右有一邊大聲一邊小聲;
而且輸出電壓小聲音那邊還高 0.3V;

昨天再試又換了另一顆運放試 (OPA2604);
情況一樣;
但試了大約45分鐘;
大,小聲消失了;
左右正常了;
輸出電壓有訊號輸入時;
左右大約相差 0.1V;
沒有訊號時相差 0.001V;
再換回先前安裝那顆運放(NE5532P) ;
又正常;

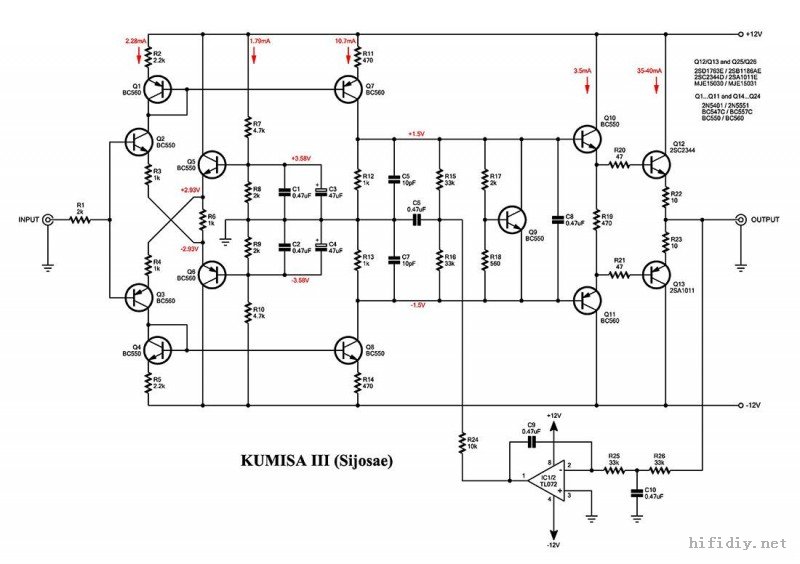

零件和圖中不一樣;
BC560 換了 BC557
BC550 換了 BC547;
後面大管用了 MJE15030, MJE15031;
因為劃線路圖時忘記了是耳放;

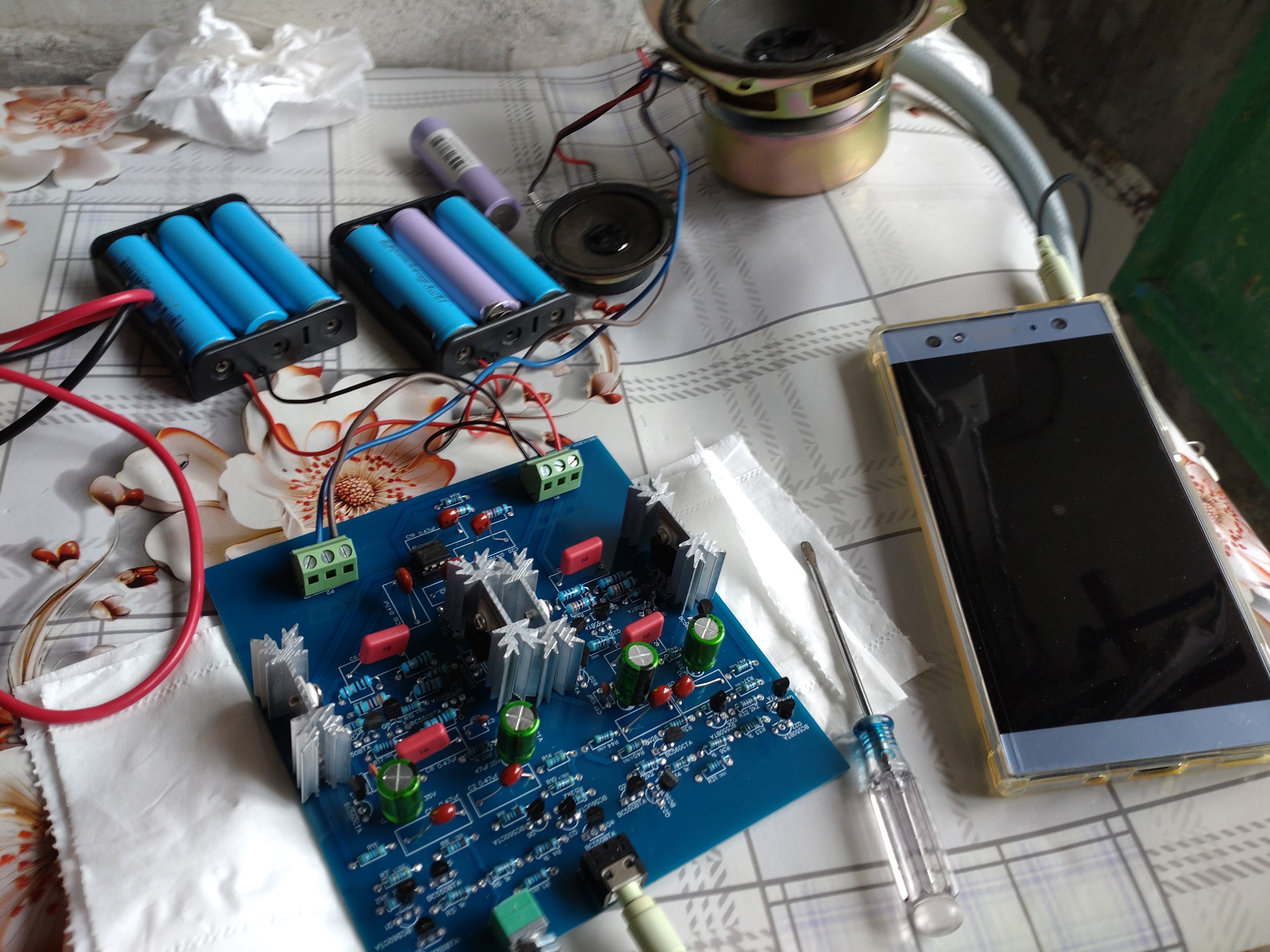

所以試音用喇叭;

windguy2005 · 发表于 2025-8-25 10:05

图片看不到

awzuuzwa · 发表于 2025-8-25 20:40

windguy2005 发表于 2025-8-25 10:05
图片看不到

對不起;
小第用不到論壇的圖片上傳工能;
只有用免費空間

zq22 · 发表于 2025-8-26 11:40

awzuuzwa 发表于 2025-8-25 20:40
對不起;
小第用不到論壇的圖片上傳工能;
只有用免費空間

可以改用手机编辑补图。
