[耳放耳机] 请教莱曼耳放电路

[复制链接] 查看: 552|回复: 15

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
发表于 2025-7-29 16:49 | 显示全部楼层

请问下面这个电路是什么电路? 是电流放大电路吗? 有无电压放大作用?

能否用这个电路来做前级输出端? 大师们目测这个电路失真大不大?



40

主题

7

好友

1504

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
26207
帖子
1614
精华
0
经验
1504 点
金钱
1435 ¥
注册时间
2007-8-21
发表于 2025-7-29 17:13 | 显示全部楼层
电脑画图时怎么画出弯弯的线条的?

318

主题

2

好友

5007

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
1109
帖子
4662
精华
0
经验
5007 点
金钱
4343 ¥
注册时间
2004-7-28
发表于 2025-7-29 18:04 | 显示全部楼层

莱曼耳放电路

莱曼耳放电路

13

主题

0

好友

205

积分

业余侠客 当前在线

Rank: 4

UID
998476
帖子
208
精华
0
经验
205 点
金钱
179 ¥
注册时间
2022-11-6
发表于 2025-7-29 18:06 | 显示全部楼层
本帖最后由 windguy2005 于 2025-7-29 18:09 编辑

这4个管子都是共射电路,只是缓冲+电流驱动,没有电压放大

103

主题

10

好友

6475

积分


青铜剑侠 当前离线

Rank: 8Rank: 8

UID
583026
帖子
7572
精华
0
经验
6475 点
金钱
6184 ¥
注册时间
2013-4-11
发表于 2025-7-29 18:34 | 显示全部楼层
l莱曼电路是有问题的,特点就是纯粹的电源声,也就带有电源纹波的暖融融的声音。

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-29 20:30 | 显示全部楼层
傲世飞鱼 发表于 2025-7-29 17:13
电脑画图时怎么画出弯弯的线条的?

不知道啊,我这个也是网上的图~

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-29 20:31 | 显示全部楼层
windguy2005 发表于 2025-7-29 18:06
这4个管子都是共射电路,只是缓冲+电流驱动,没有电压放大

多谢大师~

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-29 20:33 | 显示全部楼层
本帖最后由 mchoi518 于 2025-7-29 20:54 编辑
ss0009671 发表于 2025-7-29 18:34
l莱曼电路是有问题的,特点就是纯粹的电源声,也就带有电源纹波的暖融融的声音。


请教大师,

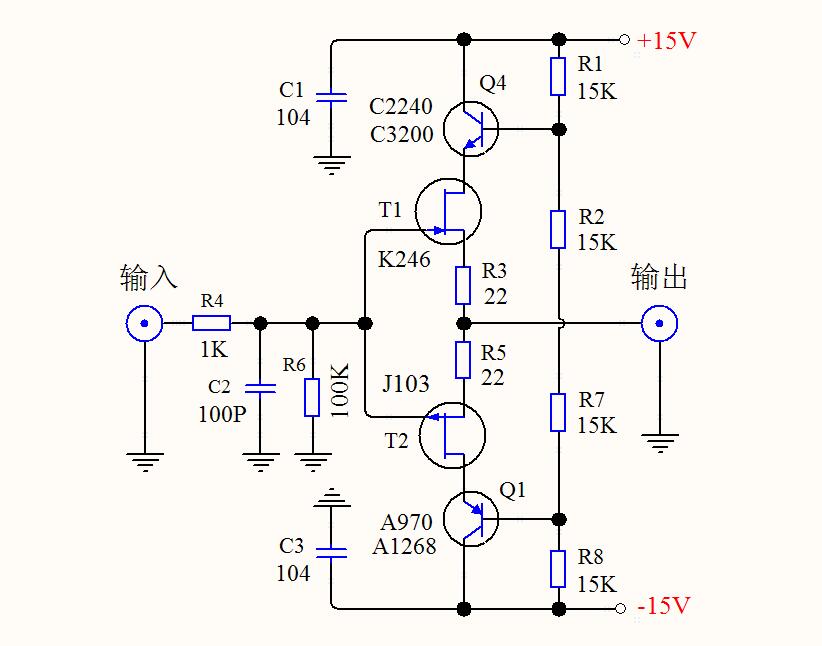

网上又翻了一下,缓冲还有diamond buffer和马兰士的hdam电路,请问这俩哪个值得一试? 指标哪个会高一些?



这个网上找的,说是最典型的diamond buffer,这个是否可以直接制作? 这个东西和下面马兰士hdam sa2几乎相同???


103

主题

10

好友

6475

积分


青铜剑侠 当前离线

Rank: 8Rank: 8

UID
583026
帖子
7572
精华
0
经验
6475 点
金钱
6184 ¥
注册时间
2013-4-11
发表于 2025-7-29 22:40 | 显示全部楼层
mchoi518 发表于 2025-7-29 20:33
请教大师,

网上又翻了一下,缓冲还有diamond buffer和马兰士的hdam电路,请问这俩哪个值得一试?  ...

原理都一样的。只是第一级负载电阻换成恒流源,提高了电源电压的适应性。
注意第一级是对电源输出,负载同时也是第二级的偏置,电源的纹波和电流被第二级放大。所以这个电路非常依赖电源的品质。
自己做莱曼,建议改动退偶位置。改动后就没有了电源纹波那种暖融融的味道了,久听不燥。

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-30 14:37 | 显示全部楼层
ss0009671 发表于 2025-7-29 18:34
l莱曼电路是有问题的,特点就是纯粹的电源声,也就带有电源纹波的暖融融的声音。


才看到您这个图上的标记

这个47R 1/2W的电阻,原图上应该是为了隔离左面的双运放供电,您的意思是这东西要挪到电流放大1级和2级之间? 运放和电流放大1级供电短接?


89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-30 14:56 | 显示全部楼层
ss0009671 发表于 2025-7-29 22:40
原理都一样的。只是第一级负载电阻换成恒流源,提高了电源电压的适应性。
注意第一级是对电源输出,负载 ...

多谢大师,下面这个菱形缓冲电路再请教两个问题

1. VT4 VD1 VD2 R1是恒流源吗?
2. 这个菱形缓冲电路的VT2 VT5的集电极接在电源上,而马兰士hdam sa2电路是接到第2级的发射极,哪种更好?对此您有何看法?

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-30 15:49 | 显示全部楼层
我知道了,莱曼耳放也是菱形缓冲器,是下面这个变种

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-30 16:28 | 显示全部楼层
再请教各位大师下面两种缓冲电路哪个好点? 第2个图的Q4 R1是恒流源吗?



103

主题

10

好友

6475

积分


青铜剑侠 当前离线

Rank: 8Rank: 8

UID
583026
帖子
7572
精华
0
经验
6475 点
金钱
6184 ¥
注册时间
2013-4-11
发表于 2025-7-30 21:18 | 显示全部楼层
mchoi518 发表于 2025-7-30 14:56
多谢大师,下面这个菱形缓冲电路再请教两个问题

1. VT4 VD1 VD2 R1是恒流源吗?

高阻输出的电压放大用马兰士。
带耳机这种低阻负载不用太复杂。

89

主题

3

好友

1740

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
897598
帖子
1619
精华
0
经验
1740 点
金钱
1517 ¥
注册时间
2021-2-4
 楼主| 发表于 2025-7-31 14:03 | 显示全部楼层
ss0009671 发表于 2025-7-30 21:18
高阻输出的电压放大用马兰士。
带耳机这种低阻负载不用太复杂。

多谢大师,又涨知识了

再请教个问题,前级的电压放大,比如1V放大到2V,用运放好还是用分立前级好?

分立前级有没有经典电路推荐?  或者直接使用功放的电压放大级电路是不是就可以了?

103

主题

10

好友

6475

积分


青铜剑侠 当前离线

Rank: 8Rank: 8

UID
583026
帖子
7572
精华
0
经验
6475 点
金钱
6184 ¥
注册时间
2013-4-11
发表于 2025-7-31 20:58 | 显示全部楼层
mchoi518 发表于 2025-7-31 14:03
多谢大师,又涨知识了

再请教个问题,前级的电压放大,比如1V放大到2V,用运放好还是用分立前级好?

用运放就行,分立原件的计算太复杂,补偿电容的计算一不留神就是一个数量级误差。
