功放电路基础知识探讨

2815375862

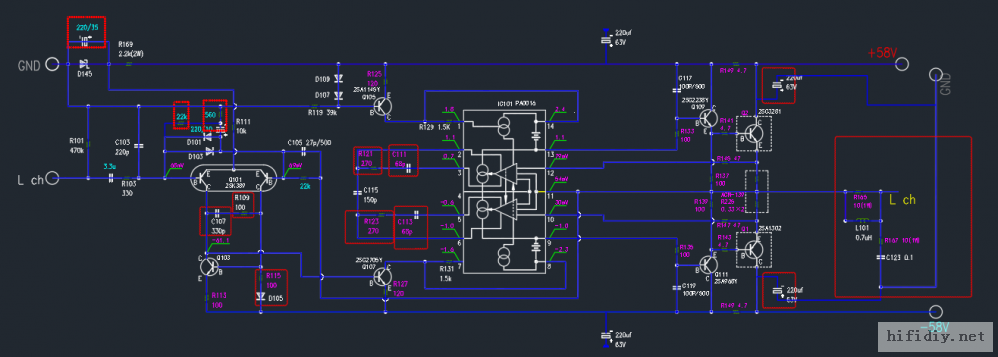

附件是先锋功放的原厂图纸和依据网上买到的功放板线路画出来的改进版图纸。商家进行了改进。现在对改进后的地方有几个疑问，请大神指教。
1、L线号输入端原厂有一个耦合电容，此电容原厂设计是有极电解电容，电容值为2.2uf;厂家改进后使用了无极电容，电容值为3.3uf。电容值改大我可以理解，会使中音部分更足一些。但是有极电容改无极电容什么道理？
2、在正负极增加了220uf的滤波电容，原厂设计没有，增加是否对音质有改善呢？原厂不会不知道这点道理吧？或者原厂在输入端有更高级的滤波电路。厂家优化是担心玩家输入端滤波不够好？
3、部分线路进行了调整，可能是因为方便布线，比如PA0016芯片的3脚和5脚输入端电容和电阻顺序互换了，我的理解也是不影响音质的。

mxwmke1

仿制时根据自己掌握的电路知识进行一些改进是可以的，但衡量各方面的性能指标是否比原来更好？
模拟电路的框架几十年前基本定型。"自己没计"的电路都是从市面流行的电路单元拼凑而成。要相信团队的力量。

白菜猴05

mxwmke1 发表于 2025-6-23 18:07
仿制时根据自己掌握的电路知识进行一些改进是可以的，但衡量各方面的性能指标是否比原来更好？
模拟电路的 ...

是的，模拟电路在几十年前或百十年前是电子行业精英们扎堆攻坚的领域，现在的精英们有更多的主攻方向。对于模拟电路来说，最精彩的部分可能真的是已过万重山了。现在的人想要在模拟电路上搞名堂，最好还是仔细琢磨和研究当年的那些电路，然后选择更好的元件来完成电路。未来人们可能会在元件的制造上有进步，毕竟科技的进步让人们有机会进行后时代反哺。

liustar

1、输入电容的极性是根据差分管的极性选择的，如果是NPN差分，那么信号是从电容正级输入负极输出，如是pnp差分就反过来。关键是输入端的电位，如果高于输入就按电位差安装电容。如果是对称双差分建议用无极电容。其实也没啥影响。因为音源的输出端还有一个电容。
2、在正负极增加了220uf的滤波电容需要布置好退藕地线，如果布置不好会感应噪声。如果没那个布线技术建议不使用退藕。没有比有更好。

a399288395

很多时候 改的还不如品牌原厂（杂牌原厂另论），不信你试试。

白菜猴05

     在音响系统中模拟电路设计这块，有一点需要提醒大家注意，就是有一些电路设计是靠大量的筛选高品质元件来达到或完成设计指标和功能实现的。这些电路在通常的元件下一般仅仅达到能通联能工作的程度，但离设计指标的性能实现是有很大的差距。这些元件主要是一些有源器件，譬如三极管、场管之类的，厂家会从几万甚至几十万的管子里挑选性能特殊的那么几支用在自己的电路上，剩下的当然都是正常的管子，该流向哪个市场自然还会流向哪个市场。
    再有就是像小型和微型的变压器，甚至一些接插件，都是经过特殊的制作和检测，普通人是无法获得这些产品的。就像那些人模仿什么无源前级，你能搞到手的东西都是一些普通的东西，人家那些无源前级里基本都是定制的特殊器件。不明白这个道理，光看人家东西卖的贵自己就想仿，怎么可能成功啊？
