刚发现只要自己买个LC滤波套件，就能达到那些上千电源的效果

shenlongpaodate

D类攻放的电源很重要，噪声不大的好电源很贵，但是我发现，淘宝有卖几十块的LC滤波套件，我把这玩意串联在明纬输出上，发现效果好的不得了，大家可以试试

yxu2018

套件拍个照片看看吧，我也想参考参考。

shenlongpaodate

yxu2018 发表于 2025-6-16 10:37
套件拍个照片看看吧，我也想参考参考。

yxu2018

shenlongpaodate 发表于 2025-6-20 07:57

好的，明白了，谢谢楼主分享

ss0009671

输出端再接LC本身就是常规操作，所有车机输入段都有LC，你不会怀疑宾利劳斯莱斯这些车的发电机和电瓶太烂吧？

榆木耳朵

用在功放的电源，动态响应好是很重要的，加LC解决不了。

xmhdxx

现在开关电源用在功放上越来越多，希望有条件的高人能做一些动态响应的测试

xmhdxx

还有开关电源加大滤波电容后动态响应的改善如何？

zxhdoop

榆木耳朵 发表于 2025-6-22 08:46
用在功放的电源，动态响应好是很重要的，加LC解决不了。

开关电源用在解码动态都没问题，为什么功放会不好？请教一下是哪方面影响的，我有空学习下。

榆木耳朵

zxhdoop 发表于 2025-6-22 11:55
开关电源用在解码动态都没问题，为什么功放会不好？请教一下是哪方面影响的，我有空学习下。

前级或者解码供电电流小，电流变化不大，而且很多都使用线性稳压芯片作为二级稳压，纹波可以做到很小。
功放静态时电流几十毫安，需要突发大音量输出可以达到几A或者十几A,开关电源的输出滤波电容一般比较小，反馈环路带宽也不高，很难跟上音频信号的动态需求

zxhdoop

榆木耳朵 发表于 2025-6-22 12:37
前级或者解码供电电流小，电流变化不大，而且很多都使用线性稳压芯片作为二级稳压，纹波可以做到很小。
...

大功率功放用开关电源我没试过，我只用过3886，7294类用350W的工业电源2个组成的正负电源，使用时没感觉动态有问题。我解决开关纹波的办法是输出再串一个普通二极管后面再加滤波电容。或者把开关电源当交流用，功放电源部分直接用整流桥和电容滤波。

榆木耳朵

zxhdoop 发表于 2025-6-22 13:13
大功率功放用开关电源我没试过，我只用过3886，7294类用350W的工业电源2个组成的正负电源，使用时没感觉 ...

后面有大容量电容也可以提供瞬间大电流，只要电源能正常启动就行

zxhdoop

榆木耳朵 发表于 2025-6-22 13:30
后面有大容量电容也可以提供瞬间大电流，只要电源能正常启动就行

好的说起来还是电容问题，如果用高纹波电流的固态电容（几百UF就能有4A）并联几个应该没问题，现在好多开关电源用的电容还是普通的高频电解电容。或者设计高开关频率的电源比如开关频率1MHZ以上就能解决响应速度的问题。

shenlongpaodate

榆木耳朵 发表于 2025-6-22 08:46
用在功放的电源，动态响应好是很重要的，加LC解决不了。

20A还不够你动态响应的吗？

榆木耳朵

shenlongpaodate 发表于 2025-6-22 23:17
20A还不够你动态响应的吗？

20A是电感导线的最大电流，20A这个电感如果是几uH可能早就饱和了，如果用在DC-DC变换电路上这个电感跑20A很容易炸鸡.用在这个LC滤波场合反正不会烧就无所谓了，最多只是滤波效果变差。
我指的动态响应不是那些玄学烧的什么换条电源线影响动态这种理论来讨论，而是开关电源的稳压反馈环路带宽和次级滤波电容能提供多长时间的大电流输出，至少不影响低至20Hz的低频输出时电压不会跌落太多触发功放芯片和电源的保护，因为市面上大多数开关电源是设计用于负载电流比较恒定的设备，不是功放这种电流快速变化的负载。

99990000

我也说说开关电源、工频变压器的动态响应和滤波。
动态响应：一般认为变压器的响应比开关电源快，但没见过谁做过测试。最近我刚好做了DCDC Boost，它有一项是“动态负载阶越响应”在没有调试环路补偿的情况下都可以在2.5%内，通俗点就是输出50伏，电流在设计额定范围内波动时输出电压变动在2伏内。变压器十滤波是多少呢？你们可以测试一下。
说到饱和电流，新器件层出不穷。就象我用的EPC1050 2.2 uh（羰基粉）指甲盖大小饱和电流是30安。
Dcdc boost上用的PQ2918 10uh饱和电流是32安。
关于二和电源用于音频功放在某频率电压跌落谁更大？
我把频率用时间来量化一下，可能更说明问题或者通俗易懂。
以20hz为例，一个周期为0.05秒50000us。
变压器的充电周期为0.01秒（全波整流）。
开关电源以50khz开关频率下的充电周期为 0.00002秒也就是20us，你们可以算一下变压器和开关电源在20hz周期内各对电容充了多少次。谁能更适应音频信号的变化呢？
下面再说说LC滤波。这就涉及到常被忽略的寄生电感和寄生电容了。
我常看到大大的电感量被用于开关电源LC滤波，这是工频滤下的惯性思维。电感量越大寄生电容也越大，高频杂滤就直接穿透了。
电容也是用一个大大的电容，效果“一级棒”。不知道的是容抗跟频率成反比，寄生感抗成正比，这也就是为什么开关电源要多个小电容并联的原因。扩展一下，多个电容并联滤波带来的好处同样适用工频。

HIFILSY

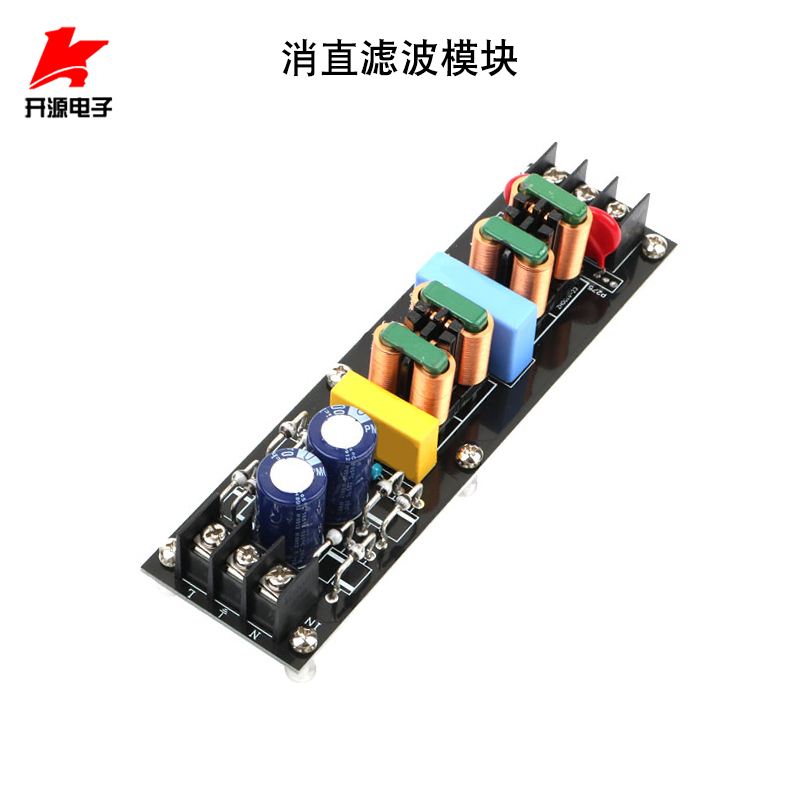

我也买了一个,

榆木耳朵

HIFILSY 发表于 2025-6-23 20:24
我也买了一个,

这个是输入端用的

ZZMXQSM

我用的是明纬的开关电源NDR-240（输出24V，10A），输出并联8个NIC的22000uF/50V电解电容（型号NRLM223M50V35X50F）。这款电容的ESR低（0.021Ω@120Hz，0.017Ω@20KHz），纹波电流大（7.57A@120Hz，8.71A@20KHz）。8个电容并联后ESR<3mΩ，纹波电流>60A。单用开关电源没有并联电解电容之时高频会衰减，并联电容之后高频明显改善（用麦克风测或耳朵听）。

HIFI5200

zxhdoop 发表于 2025-6-22 13:13
大功率功放用开关电源我没试过，我只用过3886，7294类用350W的工业电源2个组成的正负电源，使用时没感觉 ...

此方法好。那二极管要用压降低大电流的为好。
