Kero~发一发最近庆祝儿童节的作品~都是小的厚膜功放~

chen30518

哈，又到了一年一度的六一儿童节啦，在看完哆啦A梦的新剧场版电影：大雄的绘画奇遇记 后，看到大雄通过自己的努力和画的画拯救了世界，很感动哦 ；马上回家就打开自己常用的绘画板（Altium designer 09）画出了自己喜欢的IC和设计 。

本次的设计都是以房间用小型组合音响来做的，所以体积比较小，变压器统一都是使用了双24V，没有使用大尺寸滤波电容而是使用了小尺寸中容量的电容并联，兼顾性能和空间。而且这个放热器的铝材是真的好，热量散得出；吸取了之前的装机时候想到的问题，今次安装的时候在音频接插件的焊接位置都套了套管防止落灰和氧化了。

本次制作用的IC均为全新的厚膜，使用JBL的4312M小型监听音箱进行对比（新家刚搞好客厅，还没买音箱架，所以暂时没有摆放先锋的S-LH5，以往做测试都是使用先锋S-LH5进行试听和对比），听感上404-070要比4161出色很多，尤其是对低音喇叭控制上，而且相对更加通透，声音线条更加清晰，轮廓更加鲜明。而4161V相较于404-070中频相对润色好一点，高音收敛一点（可能是因为输出LR网络的电感量比较大的原因），两者的低音下潜都很好，但070对喇叭的控制稍微好一些，大动态情况低音更加收放自如。

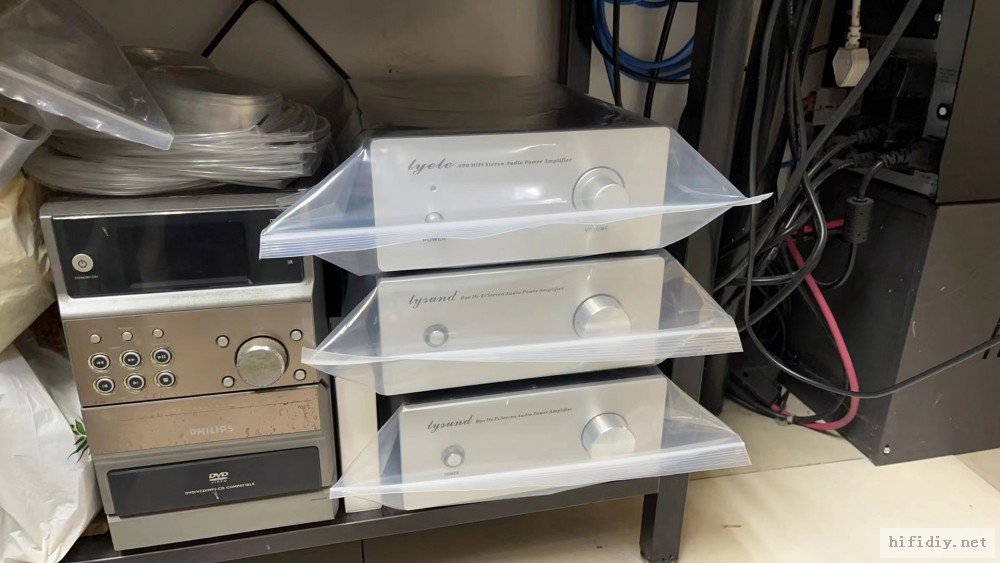

成品及老化试听完毕后，用自封袋封起来就可以束之高阁了。

mxwmke1

工艺好，漂亮。

chen30518

结果几个同事在听完后就拿走了两台，只剩下我这个老父亲在对着这张全家福偷偷哭泣 ；一晃眼，这个STK465已经做了10年了 时间过得真是快啊。

jiachangchun

漂亮，手里有4191，不会画版一直没做

HIFI5200

做的很好，很漂亮

sunvio

从十几年前认识机器猫到现在，一直都在死磕厚膜，有没有研究过拿什么厚膜三并联再btl的超级厚膜

BH5EIC

精致

丹尼fish

sunvio 发表于 2025-6-13 16:26
从十几年前认识机器猫到现在，一直都在死磕厚膜，有没有研究过拿什么厚膜三并联再btl的超级厚膜

猫叔出个4040系列的桥接啊

shtzl2000

我买的成品板stk401-110和stk4132，声音都不错，前者功率大些。

breezecsl

chen30518 发表于 2025-6-12 22:31
结果几个同事在听完后就拿走了两台，只剩下我这个老父亲在对着这张全家福偷偷哭泣 ；一晃 ...

东西要分析才有意思，我也都送了好几个出去，就喜欢他们吹我做的东西

宏声3

布局整洁干净，好工艺

丹尼fish

桥接主要是获得大功率和大动态，根据大家的经验，高压更好推大喇叭也容易出大动态，低压大电流的模块桥接能否达到高压模块的效果尚未可知啊

chen30518

丹尼fish 发表于 2025-6-15 16:07
桥接主要是获得大功率和大动态，根据大家的经验，高压更好推大喇叭也容易出大动态，低压大电流的模块桥接能 ...

但是厚膜你看规格书，除了某些专门标注低阻抗负载的型号后期安森美收购后推出的型号外，基本上早中期型号都是标注8欧作为测试阻抗的，那些厚膜都是电压高但是电路不大，如果桥接的话，8欧负载就相当于变成了4欧，对厚模块是个考验，当然，我不是说它不行，毕竟很多用厚膜做的小功率专业功放和后级都支持桥接。

丹尼fish

chen30518 发表于 2025-6-15 20:41
但是厚膜你看规格书，除了某些专门标注低阻抗负载的型号后期安森美收购后推出的型号外，基本上早中期型号 ...

您说的有道理，电流上去了，不过早起的板子用料也扎实，感觉问题不大

chen30518

丹尼fish 发表于 2025-6-15 22:56
您说的有道理，电流上去了，不过早起的板子用料也扎实，感觉问题不大

哈，这只是我平时测试和实验的结果，仅供参考呢，就像STK4162和4182这种中期的组合音响用得多的厚膜确实有不少带有桥接功能的后期，比如sony的222还是多少来着，然后还有一台yamaha的准专业功放也带有桥接功能，不过都标明了桥接模式下最低负载阻抗不能低于8Ω，鉴于现在的音箱多数是4-6Ω，感觉不太合适，反而并联可以实现，新款的厚膜比如我上面黄色板那款就可以实现并联输出，就好像淘宝上面那些1875并联一样呢。

奥斯卡

做得真好，给个咸鱼链接呗！

atisa

不错，
以为退烧了

toygun

我有一台德国耳放，是厚膜加变压器输出。

chenjingrong

看得赏心悦目，手头有两张4161V，雅马哈收扩机上的环绕声道，准备拆下来玩玩
