PC HiFi 新方向

泰山神龙

PC HiFi 以折腾多，开关电源 噪声大 波纹多  致电脑放音乐 没有CD机的润 透  等特点， 针对问题进行解决与改造

1-采用150W的线性电源  独立一个线性电源机箱 给 12V15A ITX主板主机供电

2-全被动散热电脑机箱   没有机箱风扇  没有机械硬盘 采用M2 固态硬盘  没有显卡风扇 就自然没有显卡   采用集成显

3-电脑主板实用单股芯纯银线 双绞 作排线  同时用DC-ATC模块插入主板24针供电口 及CPU8针供电口

4-采用发烧网线 采用HiFi 交换机 加持恒温晶振  来提升音源音质









将机箱修改为 统一的卧式铝合金机箱   由四个铝合金卧式机箱构成   方便放入音响机柜里面

电脑配置全纯银线 +配置独立一台线性电源     HIFI交换机配置全纯银线+恒温晶振 +配置独立一台线性电源

泰山神龙

给HIFI交换机配置一台 线性电源  电源输出2个DC 5521接口  分别给路由器及HIFI交换机供电

机箱内 全部使用纯银机线 配合2个进口变压器 每台变压器各自负责输出一个DC接口  配置前置滤波 与后置滤波

泰山神龙

HIFI交换机 机箱内部没有AC供电 全部由楼上的帖子里面的线性电源进行供电

交换机加了晶振 增加了尼康电容  更换了统一的机箱







配置了2条DC线与2条网线

泰山神龙

被动散热机箱  体验如下：


被动散热机箱没有风扇声音，但 限制 电源功率 与 CPU功率

只能使用600W以下的电源 ，才能有效进行被动散热，如果你上800W~1500W的电源， 被动散热机箱散热会很难有效散热

只能使用 i3  i5  CPU ，如果你使用 i7CPU / i9 CPU 旗舰，  被动散热机箱散热很难压住旗舰 CPU 发热

如果你更换内存与硬盘 有的设计 被动机箱 就需把所有的机箱配件全部重新拆开，才能更换内存与M2硬盘，

然后把机箱所有机箱全部重新组装起来， 但经过2~4次安装组装机箱 ，机箱上的固定螺丝孔  非常容易脱丝 无法固定机箱外板





被动散热机箱  购买的价格



被动散热机箱  咸鱼抛售的价格

泰山神龙

HiFi交换机体验 如下

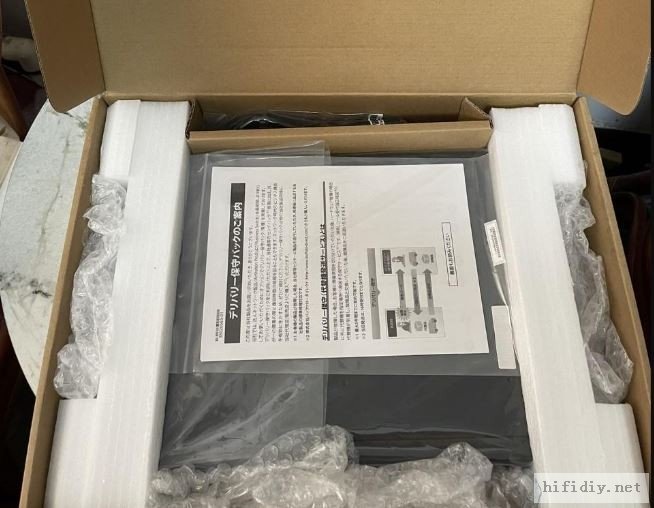

日本 BUFFALO 巴法洛交换机  BS-GS2016  是 中国制作 代工 的   不是日本原产的   要看仔细   虽然一堆日语说明书 但是中国制造的
红色箭头  英文标识  Made in China  {中国制造}







咸鱼上巴法洛交换机  BS-GS2016 交换机 都有暗病  一般在入手后不容易发现  在使用了几天后 就会发作

我购买的这台交换机 是 吱吱的响  是网口故障，在更换了1颗电容后  故障问题解决了  自己另外花钱维修的

咸鱼上购买的交换机价格  {交换机都有暗病}







购买交换机还是淘宝 京东上直接购买 HIFI交换机 新品 成品  不要去咸鱼上购买所谓的全新交换机

泰山神龙

有了被动散热机箱的经验  采用卧式散热机箱  特别是螺丝孔 都是厚的部位 不容易脱丝

为了使用I7 I9 CPU 使用紫铜散热器 静音风扇  同时直接在机箱上盖开进气孔 后板开排气孔


主板采用ROG主板 全部是黑金电容  DC-ATX转换 采用一款1200元的模块

zxhdoop

我有一台专业网络音频用的交换机，拆开里面就是用的TP-LINK的主板。

泰山神龙

给电脑配置一台 线性电源  电源输出1个卡侬接口 给电脑供电 12V  13A

机箱内 也与其他机箱里面完全一样  同样全部使用纯银机线    配1个全密封进口变压器   配置前置滤波 与后置滤波




变压器购买记录


尾插全部使用日本古河尾插

泰山神龙

两台线性电源 开盖状态下的 拍照   实际 电路与配置

2个变压器的机箱 是给HIFI交换机供电的线性电源     1个变压器的机箱 是给电脑供电的线性电源

泰山神龙

播放音乐的电脑 全部采用光纤HDIM线 与光纤USB线  避免线材之间的干扰   采用光纤线材可以减少干扰

光纤的HDMI线 有方向  必须按照 输出端  输入端来进行  否则线材插反向  线材不能工作

mzzfg

采用笔记本电脑主板可能改装线电要简单些，不过，主板上本身就有很多电源转换，全是开关电源……

死翘翘

这是大工程啊，佩服。
提个建议啊，你的PC里的CPU风扇就算是静音风扇也是有干扰的，毕竟它是个电机，而且有机械振动。可能的话，用热管把热量传到边上的导热散热器上。
还有光纤HDMI不是很建议，因为它里面电路光电、电光转换电路比较多。按发烧说法多个香炉多个鬼，不大容易做好。
当然，最后耳朵收货没问题就好。
还有，凡是数字电路的供电线上可以考虑加磁环。减少内部的数字电路对电源的干扰。数字地和模拟地分开。

死翘翘

mzzfg 发表于 2025-5-3 17:15
采用笔记本电脑主板可能改装线电要简单些，不过，主板上本身就有很多电源转换，全是开关电源……

有很多工控主板设计成单电源供电的，很方便改线电。这类主板常用作NAS、软路由，可以装低功耗i5/i7，用在音频处理应该够了。

heli989898

电脑atx电源用变压器每个电压用·单独绕组，隔离更好。CPU12v，主板12v，5V，3.3v，-12V，开机5V，主板上的分频晶振的电压3.3v，我都是独立供电。

北胜

用的是什么光纤USB 线？

zxhdoop

CPU,GPU核心供电1.xV，内存芯片也是，楼主想办法把这些直接换成线性电源试试，好为坛友指明道路方向。

lrs

工程浩大，强！但不知效果如何？

泰山神龙

泰山神龙

测试 期间考虑 论坛大众的 能否接受 {如用5万的R2R解码器有点不接地气}    因此考虑之下 使用 淘宝上的 乐明解码器 {900元}    测试的

这样人人都可以听  没有限制

电脑用线性电源配合HIFI交换机   歌曲测试1
https://www.bilibili.com/video/BV19jVAzLEYo/

电脑用线性电源配合HIFI交换机   歌曲测试2
https://www.bilibili.com/video/BV195VAz2Euz/

泰山神龙

乐明解码器

外观：铝合金的机身，使用约1毫米的铝合金板制作的盒子，提供了平衡 RCA输出接口

据商家宣传： 此款解码器 采用4片  1794芯片  设备提供终生质保   USB驱动是XMOS驱动  商家提供百度网盘下载

体验感受：适合听口水歌的烧友  能满足日常的听音的需求  此款解码器 在900元的价位上表现相当不错  适合听口水歌   古琴小提琴次之    不适合听交响乐 古典乐

音质方面：没有数码味。低频相当不错   关键是价格比较便宜  价格不足900元

不足：使用卡侬平衡接口后 音箱会产生 轻微的沙沙的声音  {使用RCA 接口没有  沙沙的声音 }
