MINI USBDAC专用扩展电源装机说明:
特别说明:本次扩展电源的机壳上的变压器定位孔和变压器的固定孔的轴向中心距有0.5MM的误差,我们已经通过扩大变压器固定孔的活动范围解决了这个问题,大家在安装的时候请把四个螺丝全部拧上去后再上紧!同时因为本次的锣丝全部是内上,请大家细心安装!

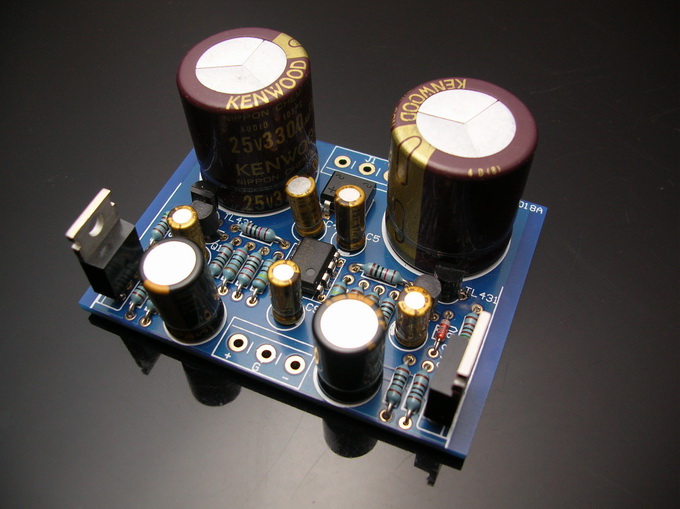

核心电源PCB比较简单,大家请参考安装,套件附带图纸和装机说明
特别说明

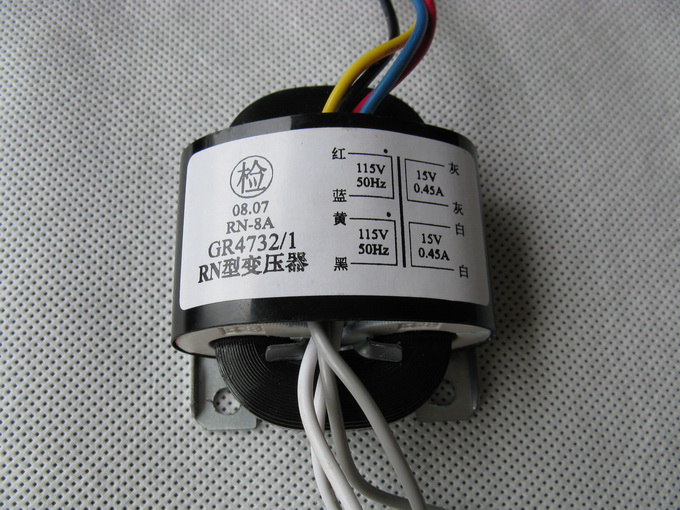

220V地区: 蓝线和黄线短路 , 红线.黑线分别接220V
110V地区:红线和黄线连在一起,黑线和蓝线连在一起,然后这两根线分别接110V

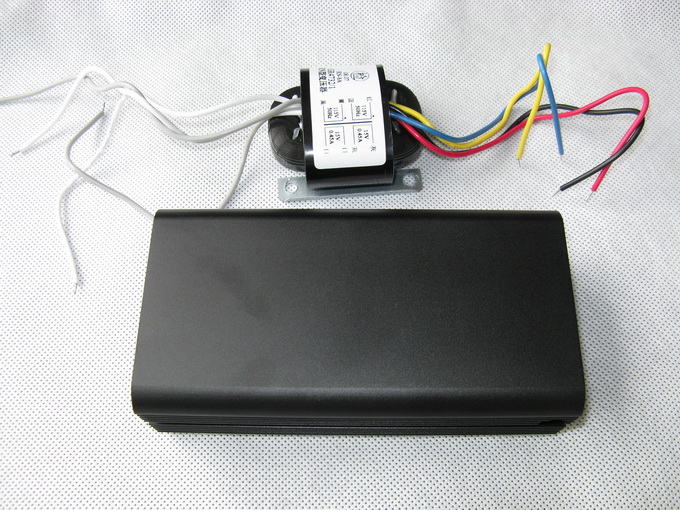

机壳和变压器在一起,变压器放入的时候一定注意输出线在有固定螺丝那边
固定锣丝后的情况

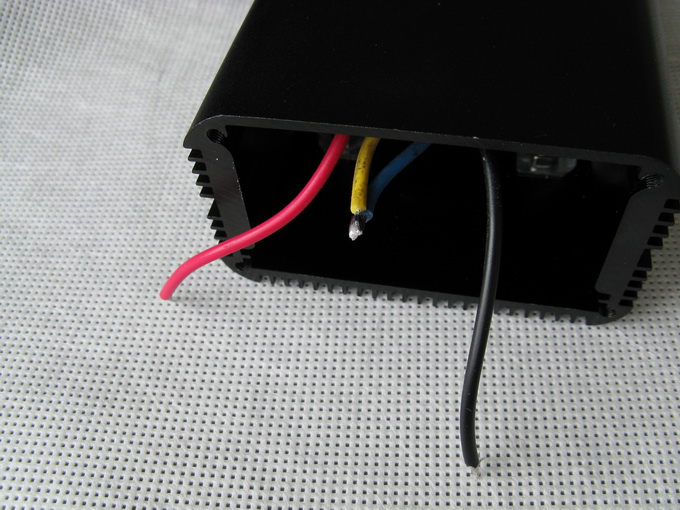

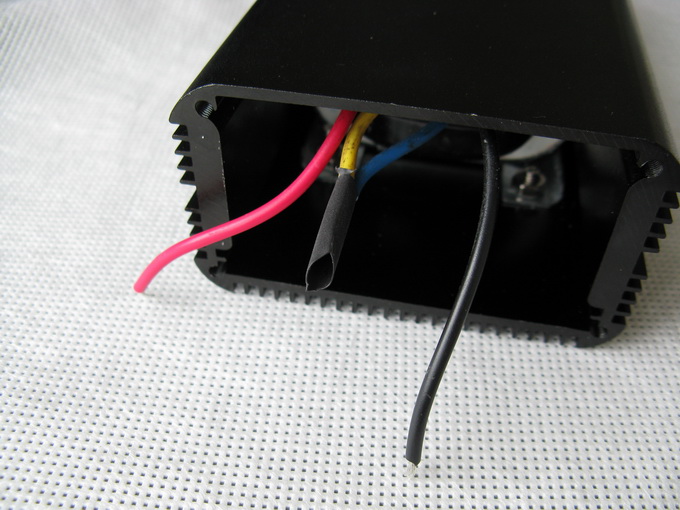

以下为220V接法,黄蓝线短路!(110V同理)
一定注意上热缩管或绝缘胶布进行绝缘

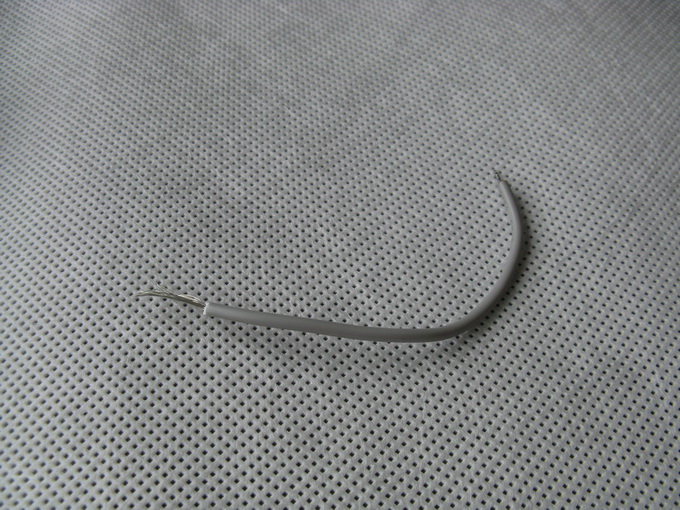

因为220V直接进入机壳,所以必须把机壳接到电源输入保护地,下面为一段接地线

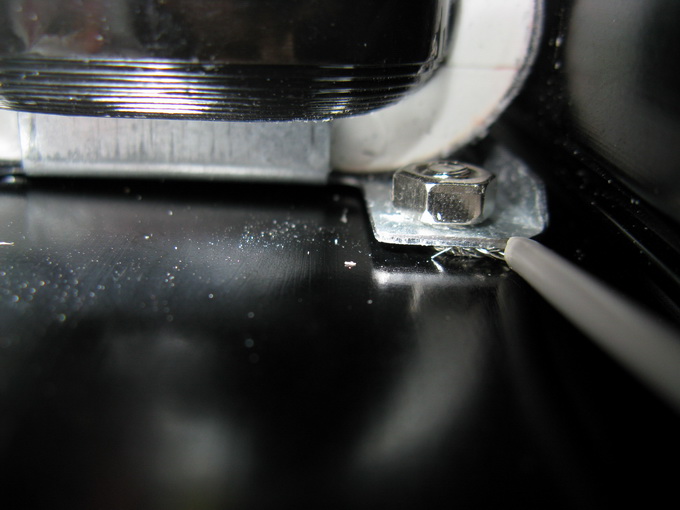

锁到变压器锣丝上去

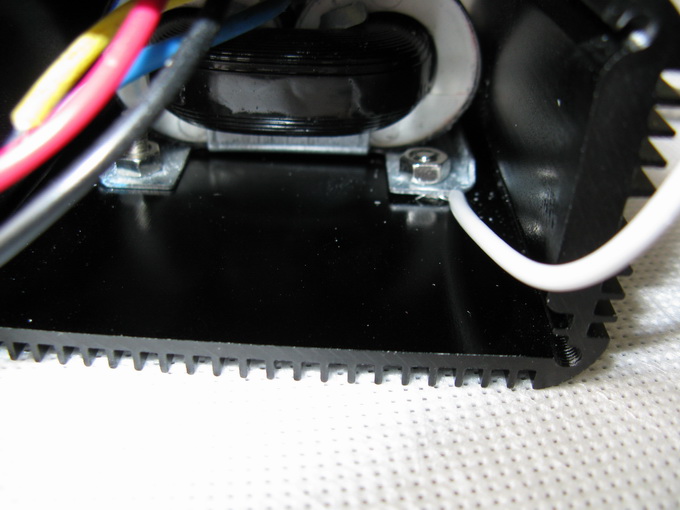

锁好后的情况!

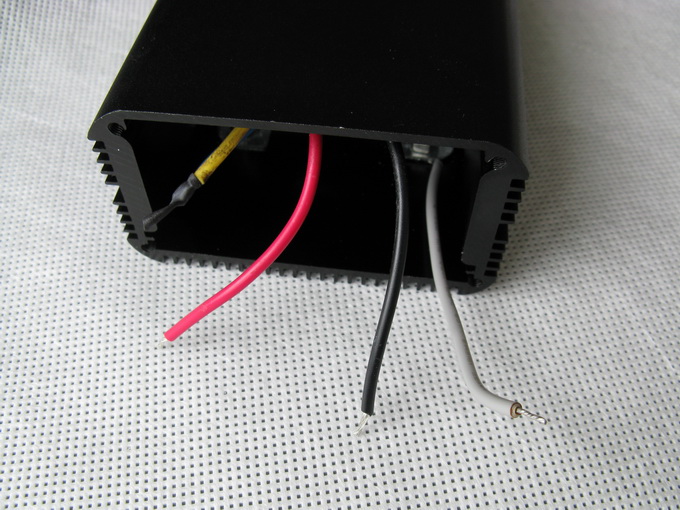

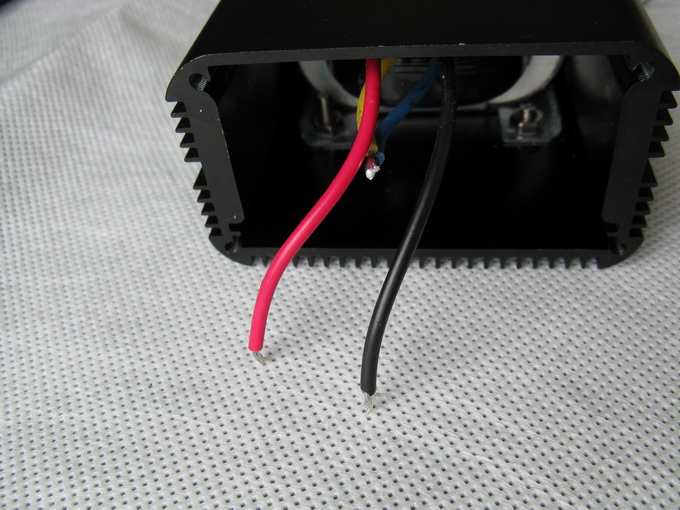

三根线完成!
把上好电源座和开关的侧板拿过来!

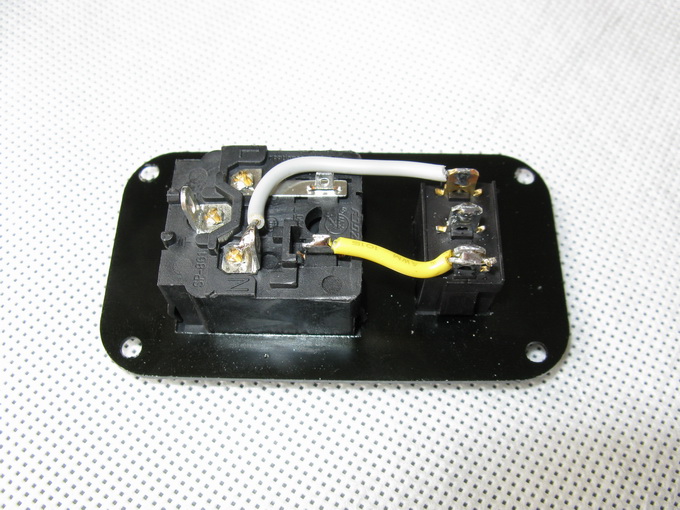

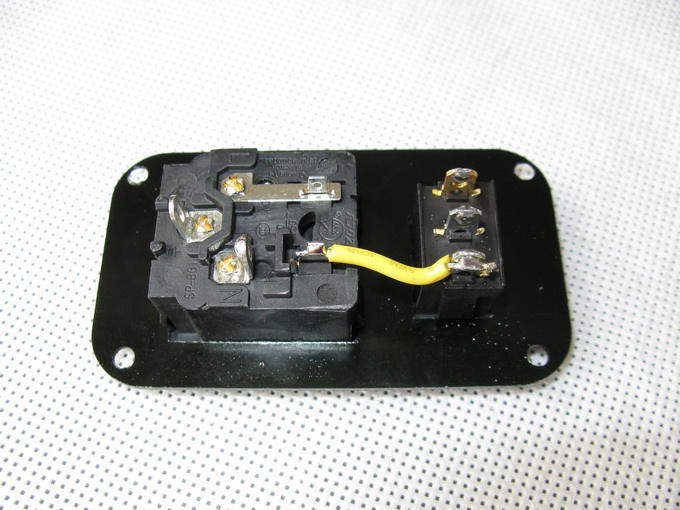

请一定看清楚以下的连法,必须进行以下短路

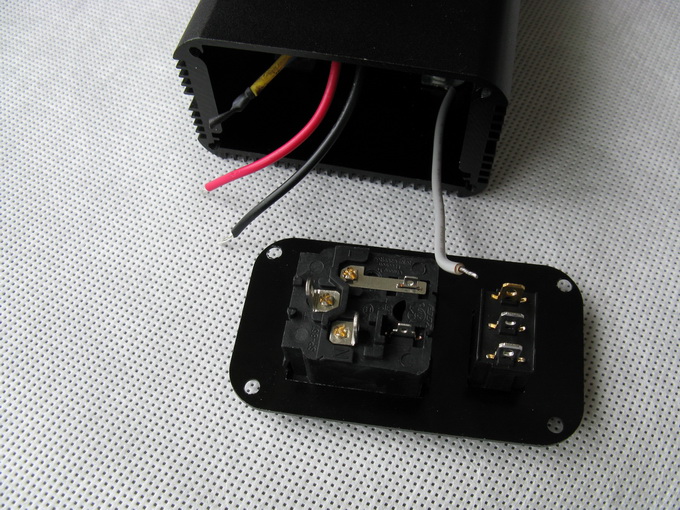

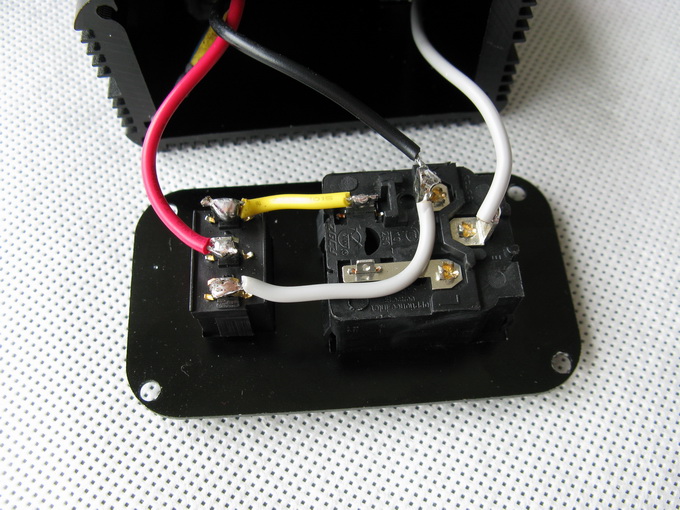

然后把3根线接到对应位置--特别提醒,一定注意绝缘

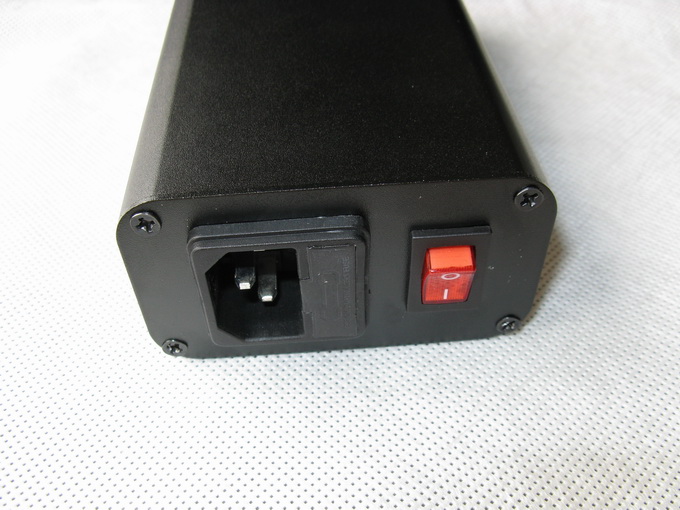

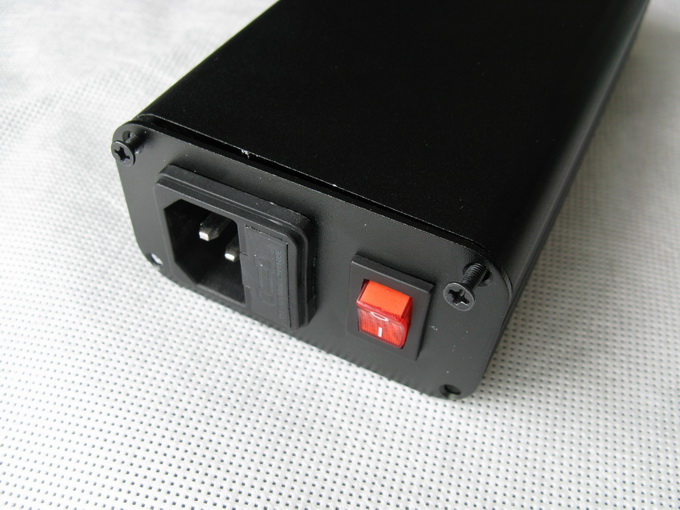

上好盖子,电源输入完成!

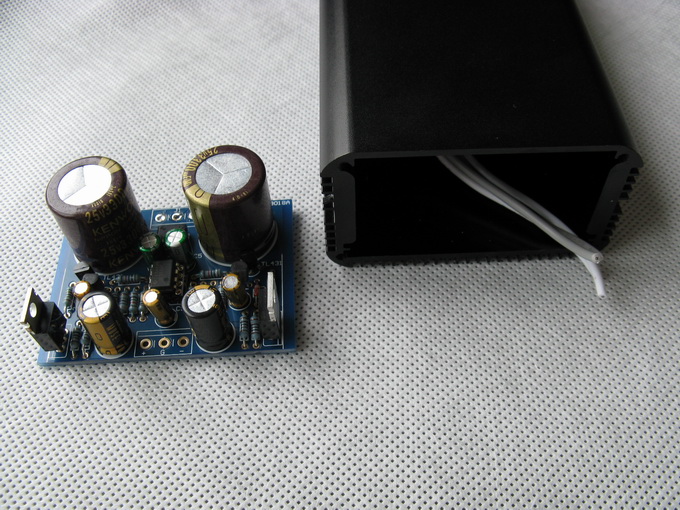

把装好的PCB拿过来!
根据变压器输出线短路其中两根线

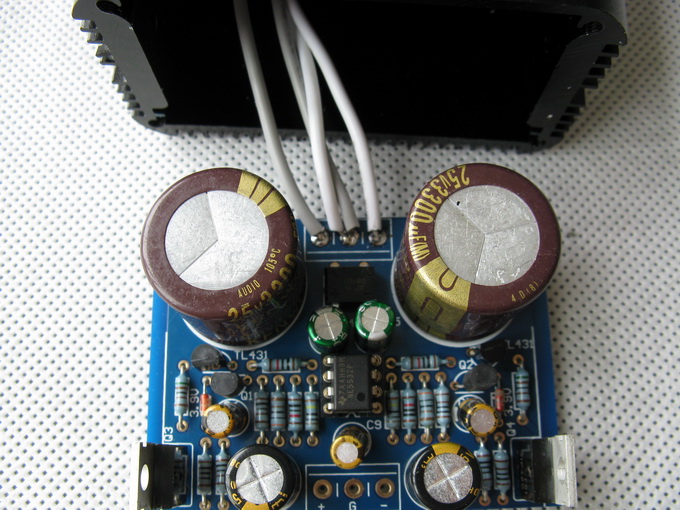

直接焊接到PCB交流输入!
这个时候可以通电测试一下PCB是否正常,正常情况PCB输出端后正负9.8V左右直流,通电的时候注意线路的绝缘

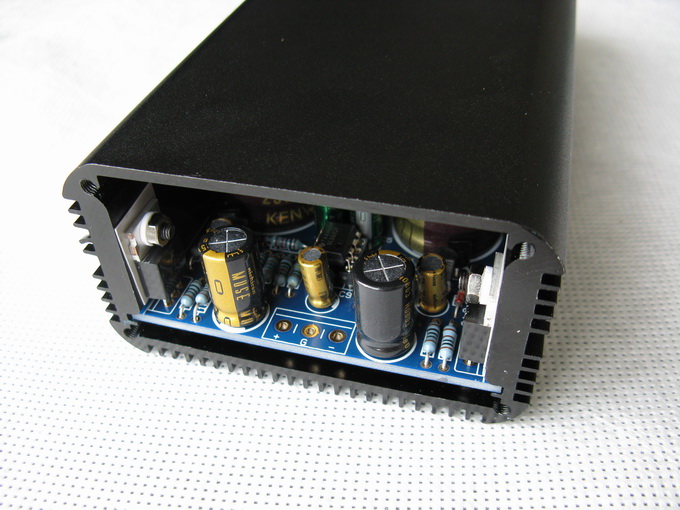

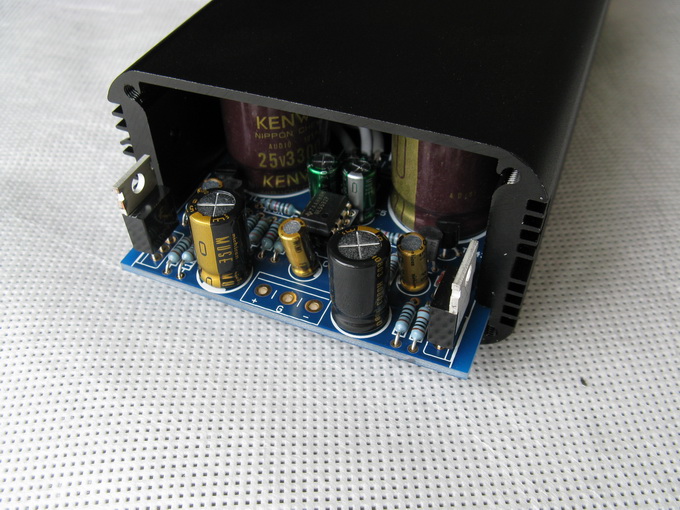

测试正常后把PCB插入机壳

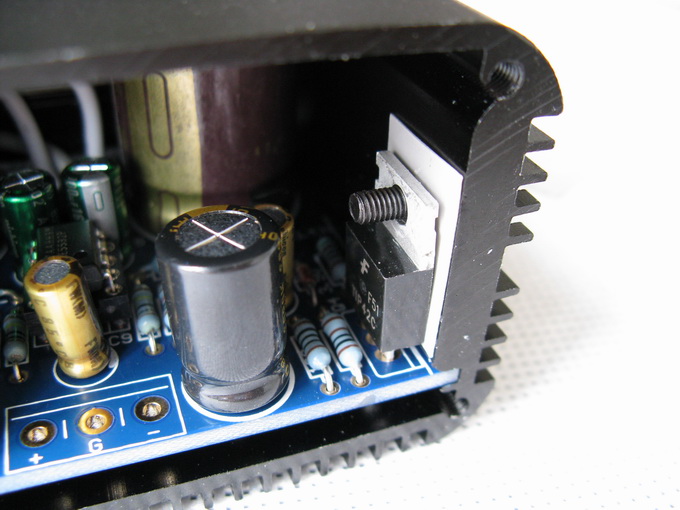

现在开始固定三级管

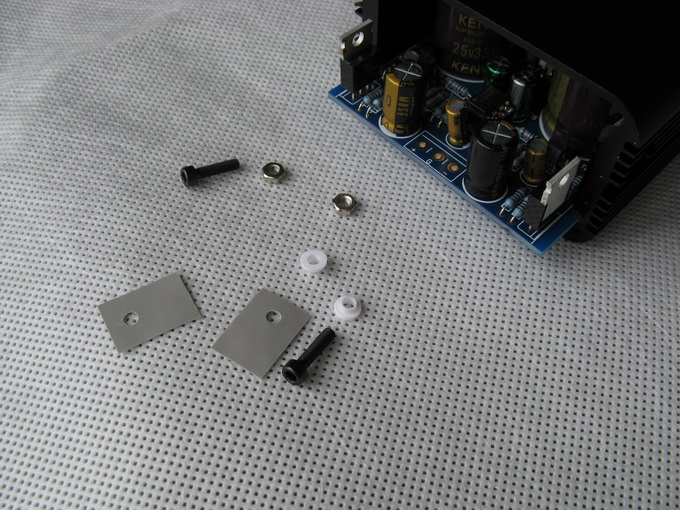

请一定使用绝缘垫片
然后套上绝缘垫
然后固定!

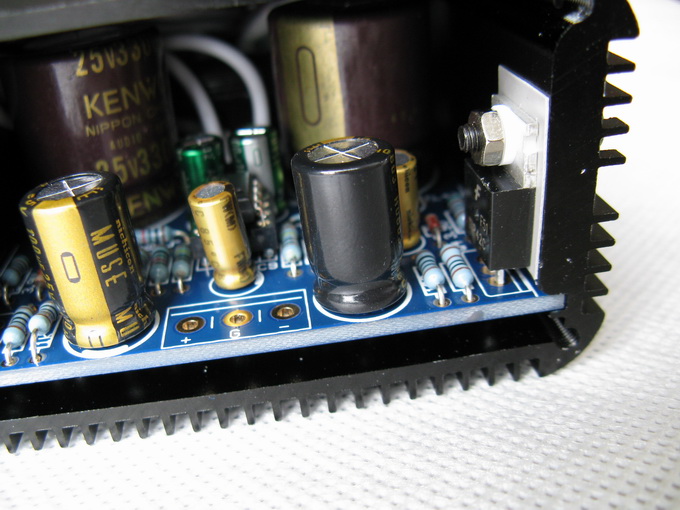

完成后的样子

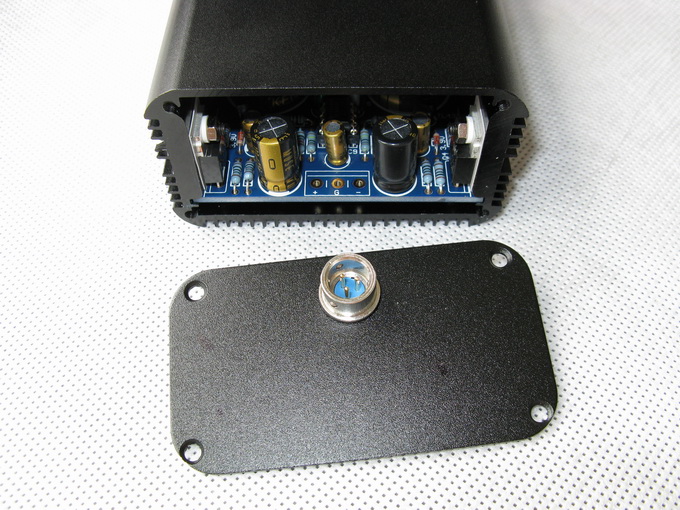

把另外一块侧板拿过来!

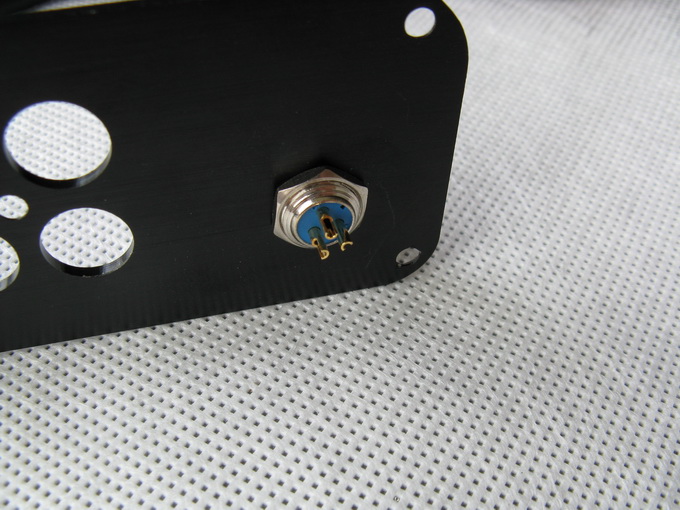

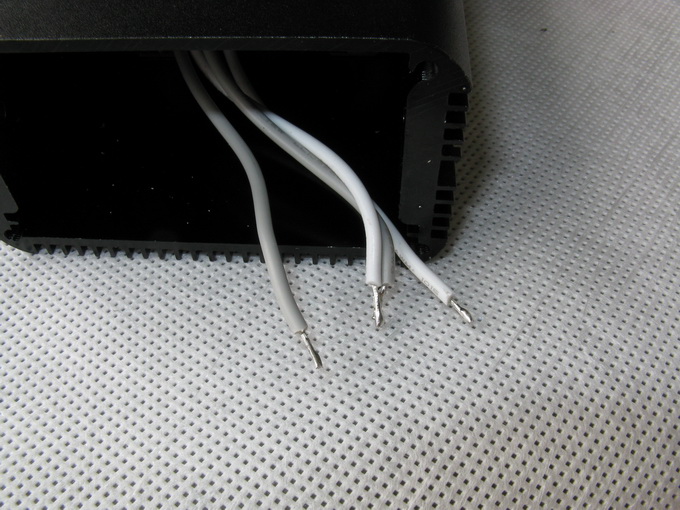

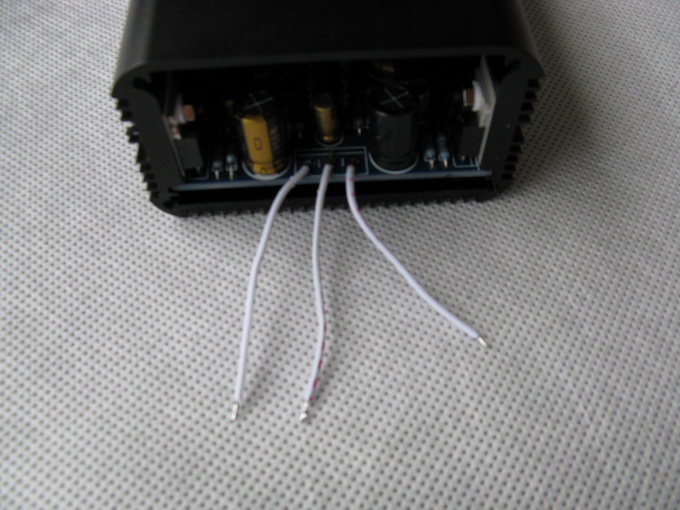

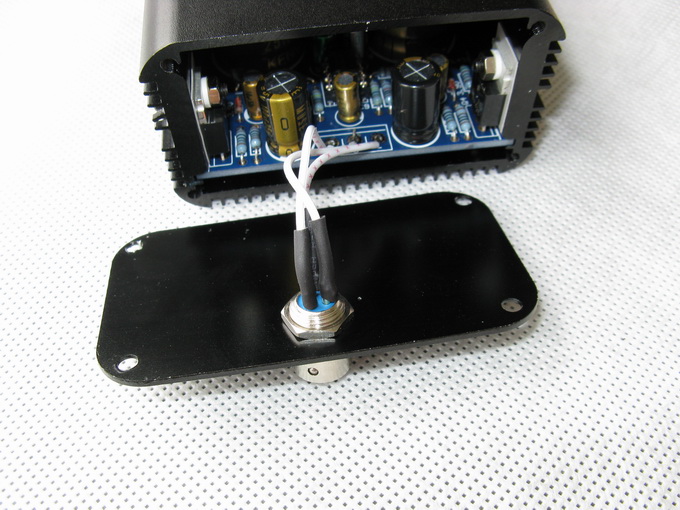

焊接三根线

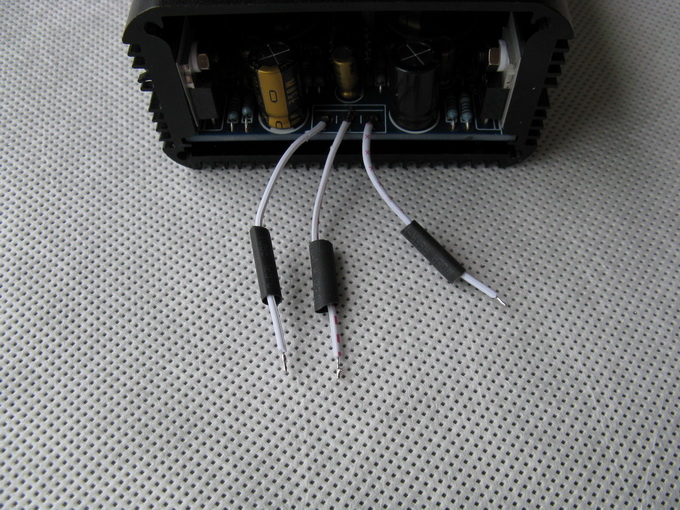

套上热缩管
焊接后固定

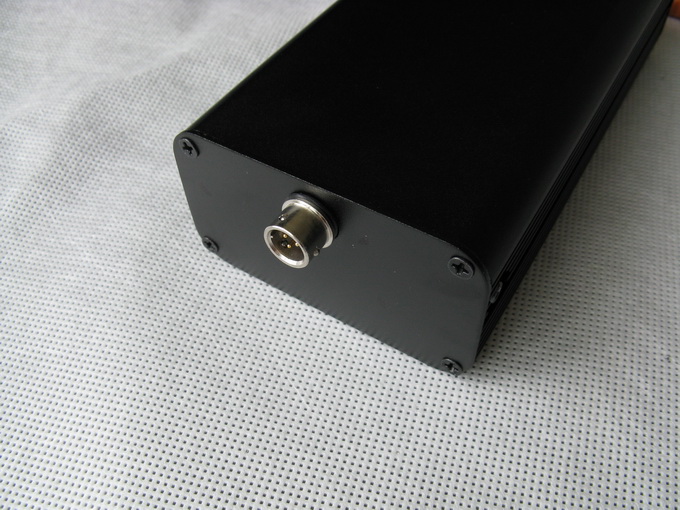

上好侧板,整个扩展电源完成,OK后通电检查一下输出电压是否正常!如果是正负9.8V左右就基本全部成功!

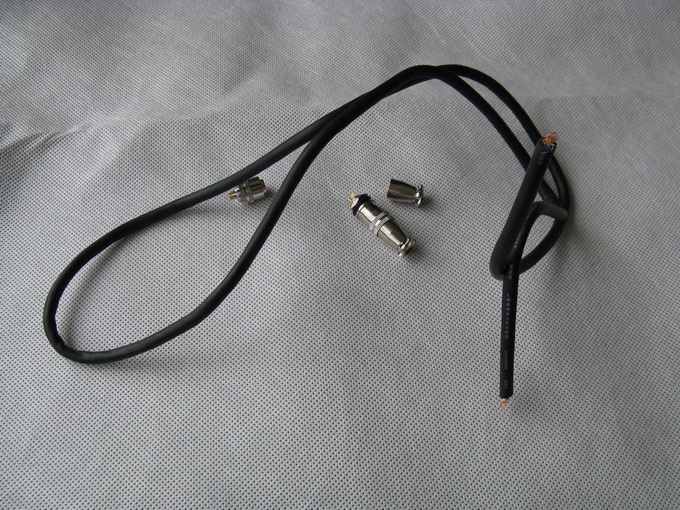

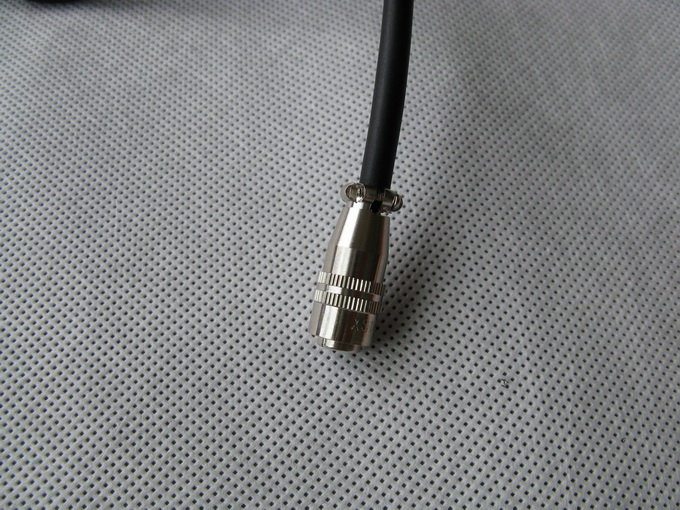

用附带的线做好连接线,做的时候一定注意用热缩管绝缘

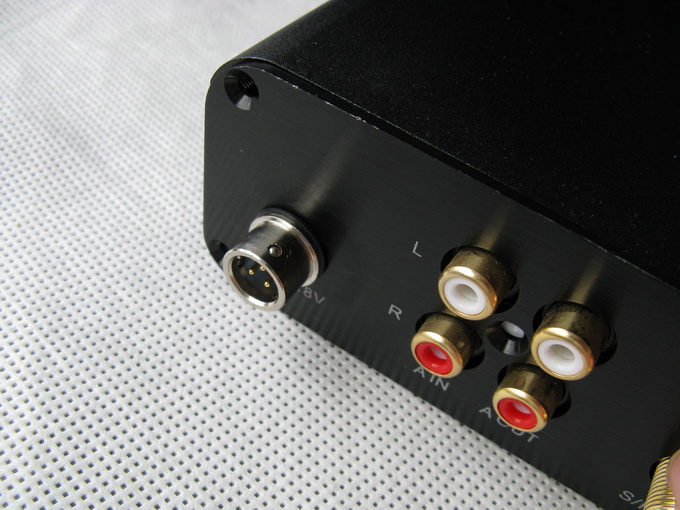

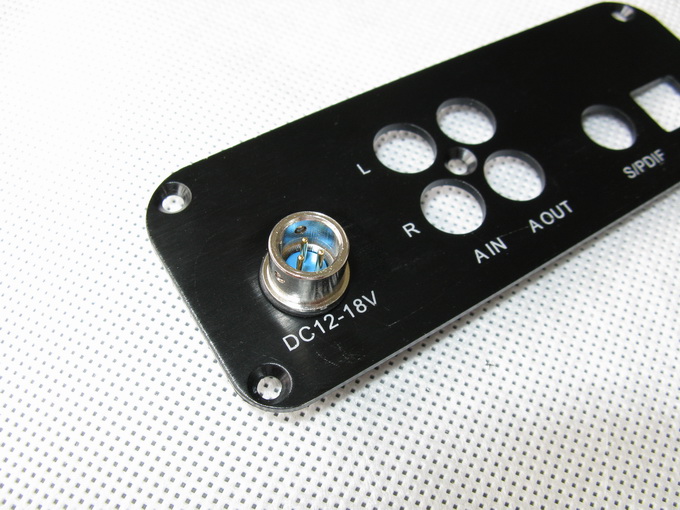

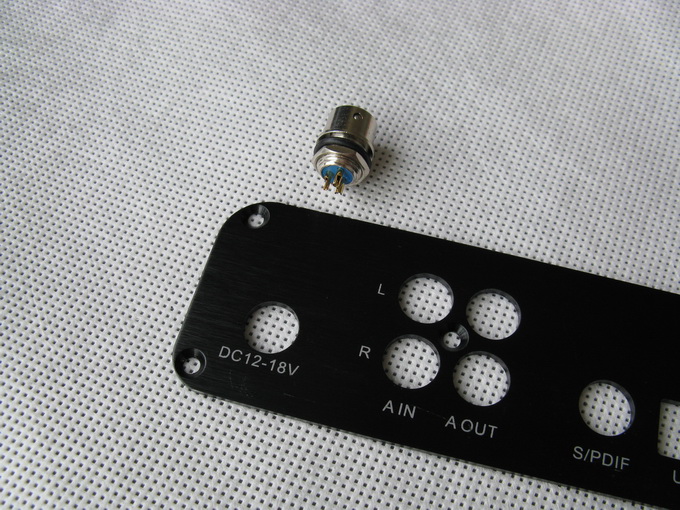

把MINI USB的后板插下来!上好航空插头!

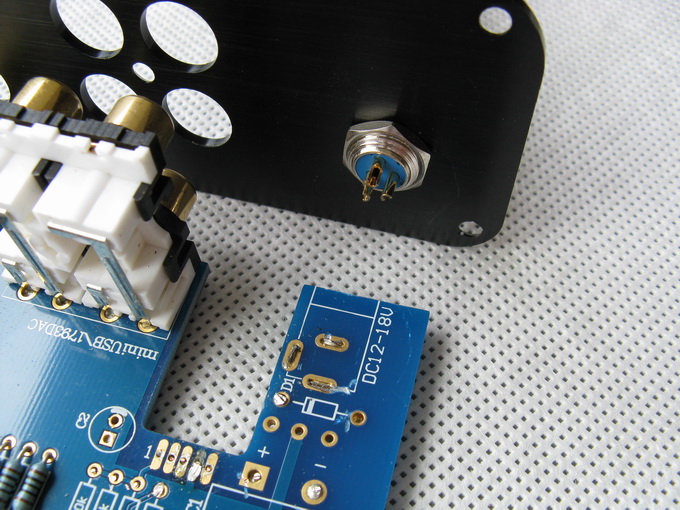

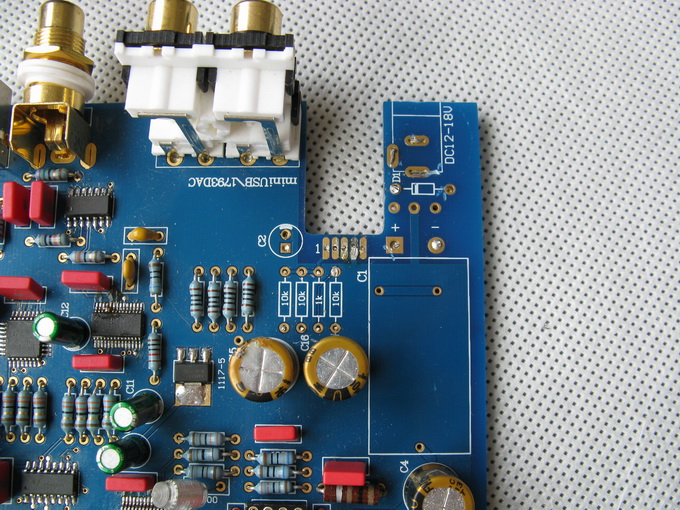

把MINI USB多的部分拆除

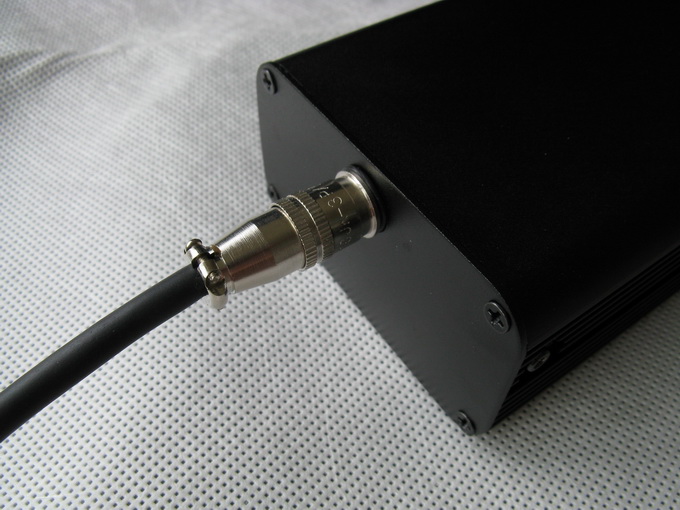

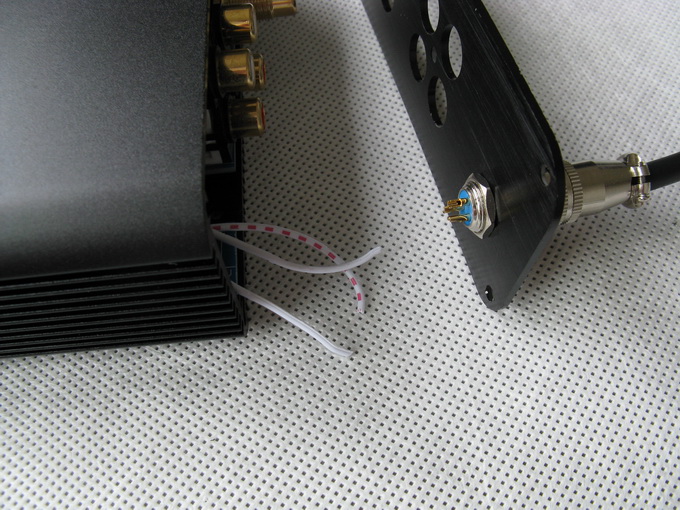

这个时候非常重要:请通电后连好连接线,测试下图的航空座的电压的正负,然后对应的接到USB DAC的主板上(接的时候一定请把电源关掉)
大功告成
|
|
