LM4780奥运版功放装机说明!

hifidiy · 发表于 2008-6-14 00:17

本装机说明中因为有一颗KZ 100V220UF还没交货,我们提前书写装机报告,最终图中50V220UF会修改为100V220UF

特别提醒:如果使用27型电位器,必须用导线把电位器PCB上的接地点接到27电位器的螺丝上(16型是通过焊接连接到地.见下图)
因为本套件使用了电子管,建议煲机不低于72小时!

我们特别感谢大家对HIFIDIY团购活动的支持,有些特别订购的物品因为交期的问题稍微有点拖延,,我们没有为了速度而临时替代,HIFIDIY是以高标准完成团购项目,同时参与团购的会员的的电子管座将全部换为镀金座!

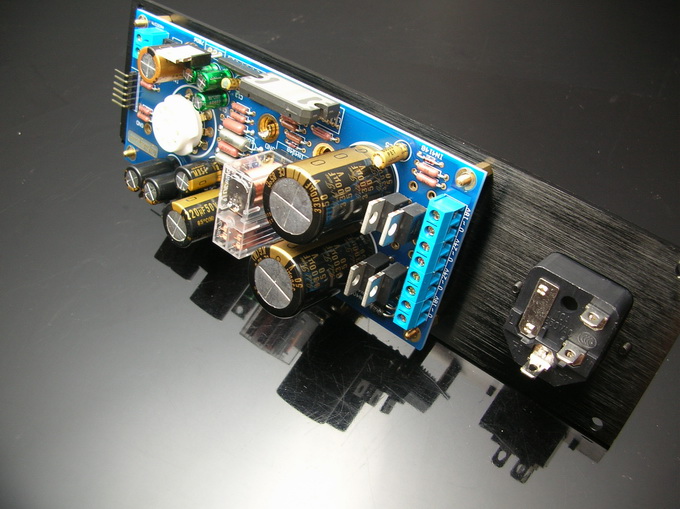

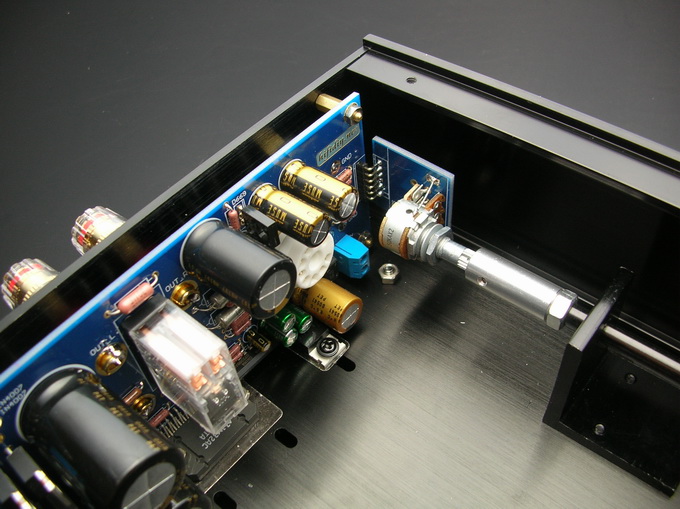

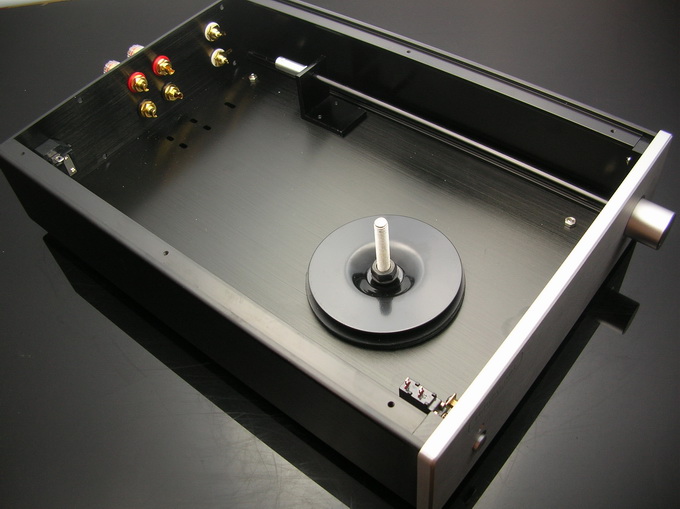

本LM4780奥运版本是一个非常精密的整体设计,看视简单,其实一个相对比较复杂的套件,因为精密的原因,所以您在安装的时候一定要仔细加仔细,请一定仔细观看我们下面图文并茂的说明!

本4780功放奥运版为HIFIDIY GC4780功放基础上升级完善,整合电子管前级和喇叭保护线路,整体架构整机设计!本次的奥运版是一次创新特别设计,采用众多创新想法!整机优良布线!

我们始终认为理解是一种学习,领悟是一种提高!佛学重要一点是"悟",在您使用HIFIDIY优秀设计的时候,更希望您能通过这个简单的设计使大家能在设计制作方面有一个整体提高!

本次的4780奥运版是一个复杂的整体设计,高性价比的声音表现和整体架构创建的理解会给您带来特别的感悟!
电路图下载:

LM4780奥运版图纸.pdf (37.62 KB, 下载次数: 10794)
