[求助] MINI USB DAC發生問題(在#26，現在情況更糟糕)

5236987410

剛剛終於把MINI USB DAC裝好了。
但試機後知道失敗了
用了標示為15V，但實際測得約21.5V的變壓器。
Power有亮，電腦能認到裝置，但err燈長亮，
用USB聽不到聲音(但在播放時右邊聽到一些霹靂啪啦的聲音)，3.3V和5V位的電壓正常，OPA2134位置的電壓約在+/-8.9V，1875很燙
情況類似http://bbs.hifidiy.net/viewthread.php?tid=111764&extra=page%3D1，
問題出在哪裏?IC不會真的掛了吧...?
可以怎樣知道是哪裏發生問題，以及現在小弟應該怎樣做?

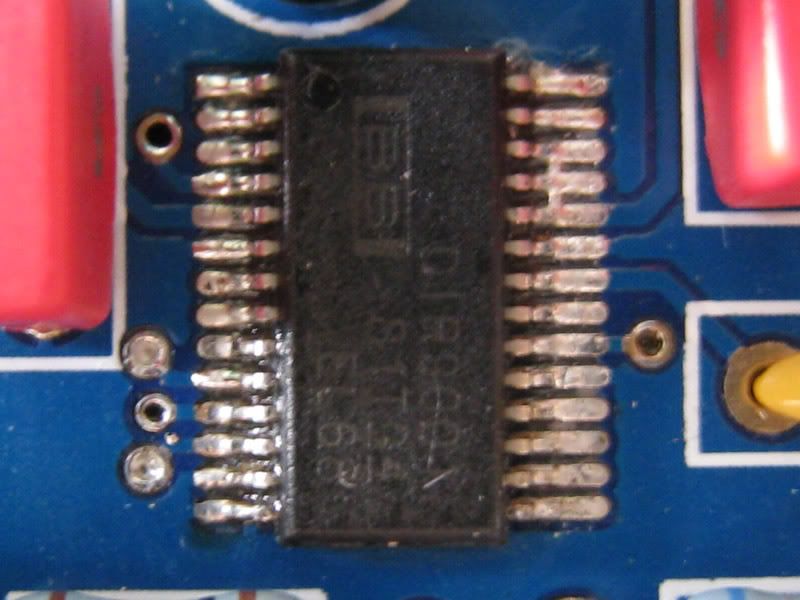

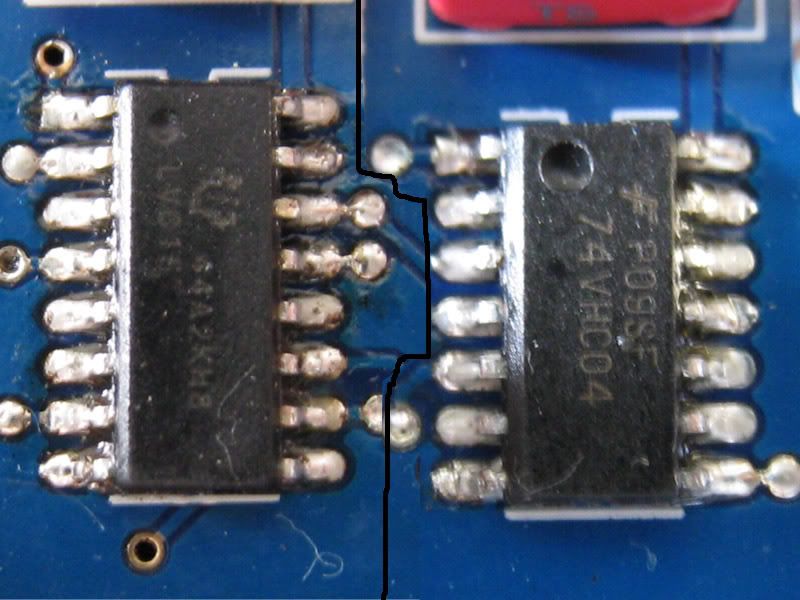

焊接的圖片如下:

hexadecimal

变压器在无负载的情况下，21.5V也比较正常。
如果你用USB，POWER和ERR灯都该长亮才对，所以这里也没什么问题。
3.3V和5V电压正常，也没问题。
开机听到一声响，也是正常的，应该是继电器闭合时，电流冲击造成的。

不知道是不是你前面板的开关打对了档没有。

5236987410

原帖由 hexadecimal 于 2008-5-22 16:05 发表
变压器在无负载的情况下，21.5V也比较正常。
如果你用USB，POWER和ERR灯都该长亮才对，所以这里也没什么问题。
3.3V和5V电压正常，也没问题。
开机听到一声响，也是正常的，应该是继电器闭合时，电流冲击造成 ...

先謝謝您的回答，
前面的開關應該對的(D檔及USB檔)，但在測試時，沒有任何聲音。
因為小弟對這實在不認識，請問問題一般會出在哪裏?
一會後，小弟補個照片，看看焊接有沒有問題吧。
另外，想請問一下，若這樣發生問題，一般IC掛掉的機會大嗎?
可以怎樣測試/知道IC有沒有虛焊或損壞?

哈哈仔

左边的开关向上，才是接电脑的状态。两个灯都亮是正常的，不亮才不正常。
测试的时候不要先开播放器，要接上DAC后再开播放软件。
建议你把电路板清洗后仔细检查IC的焊接情况。
一个奇怪的问题：为什么你的电容都是红的？我的是有红有绿的

maxilogic

我也是这情況，最後发现是foobar设置的问题

huxinhui1818

接USB时电脑是否发现新硬件呢?建议你可以用万用表电阻档测试你怀疑的IC是否虚焊或邻脚之间短路等等.一定要心细啊!

huxinhui1818

先开USB解码器,再开播放器.有时候要设置输出设备为USB AUDIO的.

5236987410

原帖由 哈哈仔 于 2008-5-22 17:02 发表
左边的开关向上，才是接电脑的状态。两个灯都亮是正常的，不亮才不正常。
测试的时候不要先开播放器，要接上DAC后再开播放软件。
建议你把电路板清洗后仔细检查IC的焊接情况。
一个奇怪的问题：为什么你的电 ...

開關無誤啊，
聲音是用"執行->dxdiag->音效->USB Audio"測試的，
至於哪些電容，因為在這論壇所看到的，哪四顆安在102上的電容都是綠的。
小弟本來想在安裝前先問一下，不過在收到套件時就是這樣。
本身又對這些電子元件不太清楚，看見數量正確，就裝上了。

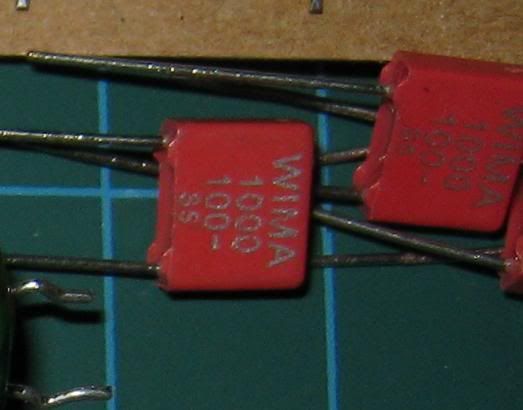

裝在102上的，正是圖中這顆...有沒有問題?現在收到的套件，是不是都用了這顆?(約在四月收到的)

huxinhui1818

现在的电容全是这样的.我的也是

5236987410

剛才粗略地在PCM1793和DIR9001測了接腳(用普通的電錶分別吧兩端放在板上的接位和接腳上，大至上所有都是0)
但因為IC四周都有元件和有這接腳被松香包着，不敢確定有否測錯
另外在測試時還沒上殼，有關係的嗎 ?

哈哈仔

标1000的就是102

5236987410

請問PCM1793 第1,2 ; 8,9,10 ; 20,21 ; 26,27腳之間電阻為0，正常嗎?
還有，剛剛不小心把烙鐵碰到WIMA電容，外層熔了少許...有影響嗎?

aeon

首先，err灯是指示同轴的spdif信号情况，如果能锁住信号，那么等会灭掉，把耳放的音频输入开关打到D档，数字输入开关打到spdif档，这时候应该能在耳机插孔输出信号，或者在RCA输出端子输出音频信号。
电脑识别到设备，证明USB接口能正常工作，但，还要电脑设置音频输出设备是USB声卡，具体可以看音频设置那里。但要有音频输出，还要把输入开关打到USB那边才能输出电脑的声音。
两个接口可以同时输入信号，但解码只能接受其中一个。
一般上面的设置正确，而没有声音，多是PCM1793 这个芯片的焊接出问题，因为是特别细的TSSOP封装，所以很难用肉眼看得清楚焊接情况，可以用数码相机的微距来拍一个看看。
如果对应自己的焊接没信心，建议请外面维修手机的师父帮忙焊接。

5236987410

原帖由 aeon 于 2008-5-22 19:07 发表
首先，err灯是指示同轴的spdif信号情况，如果能锁住信号，那么等会灭掉，把耳放的音频输入开关打到D档，数字输入开关打到spdif档，这时候应该能在耳机插孔输出信号，或者在RCA输出端子输出音频信号。
电脑识别 ...

同軸目前無法測試，
剛剛補焊了一次，目前情況好像有點糟。
開機後，輕微移動機子、調校音量、播放東西時，就聽到一連串破音(霹靂啪啦的)。
但是在小弟這裏附近都沒有修手機的，怎辦?
(剛剛重新開機後，霹靂啪啦聲又沒有了，又變回甚麼聲音也沒有 )

aeon

发过来我帮你焊。

5236987410

原帖由 aeon 于 2008-5-22 20:22 发表
发过来我帮你焊。

噢，實在感謝您啊。
但是小弟在香港，可以從什麼途徑發給您?

5236987410

這下糟了
剛剛本想焊PCM1793時，嗅到一陣塑膠的氣味，
原來烙鐵不小心按在那透明的電容上
電容熔了一邊，一會上個圖，給您看看這樣有沒有影響
另外，發現就算把開關轉到A檔(A in沒有接任何東西)，也能明顯聽到些噪音，
再轉回D檔，電腦一調音量或播放東西時，又出現了"霹靂啪啦"的聲音(只在右聲道)。
除此以外，也不時有其他噪音
看來不只是PCM1793的問題吧..?

5236987410

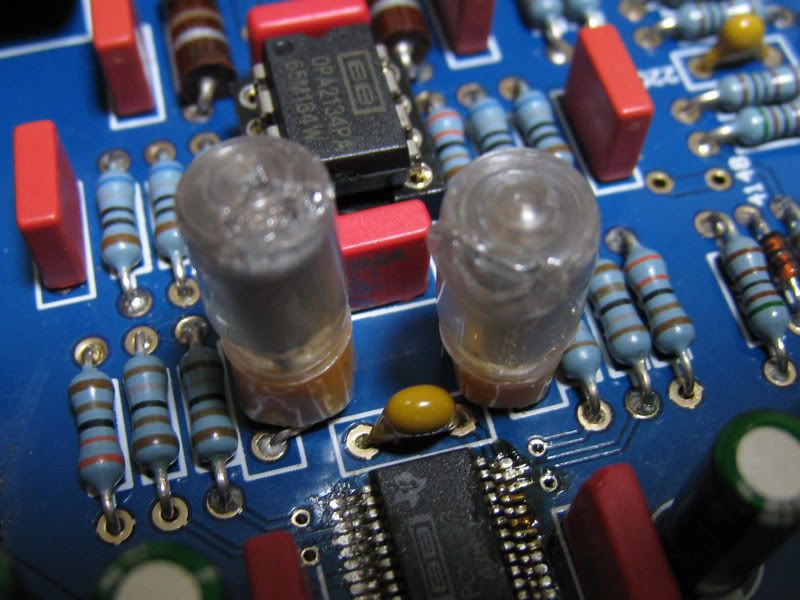

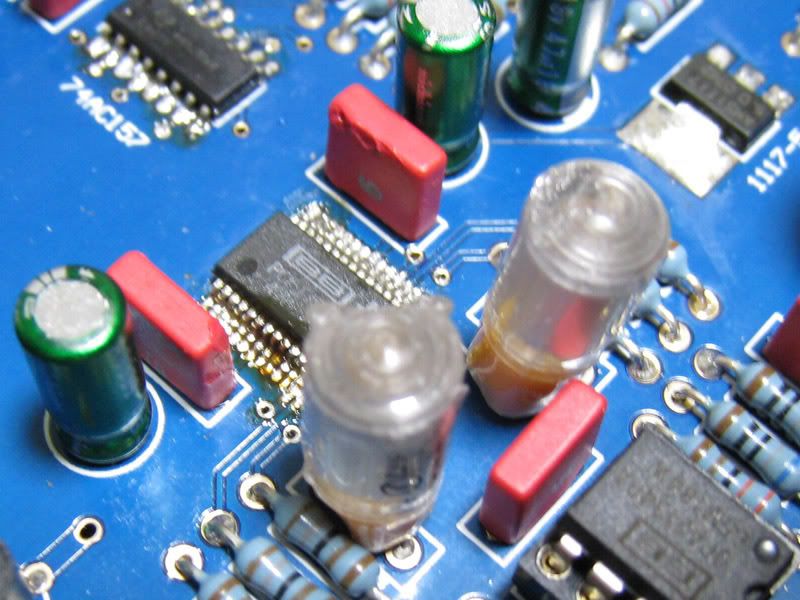

手笨，把這些電容弄得這樣的，有影響嗎?

紅色的電容也是

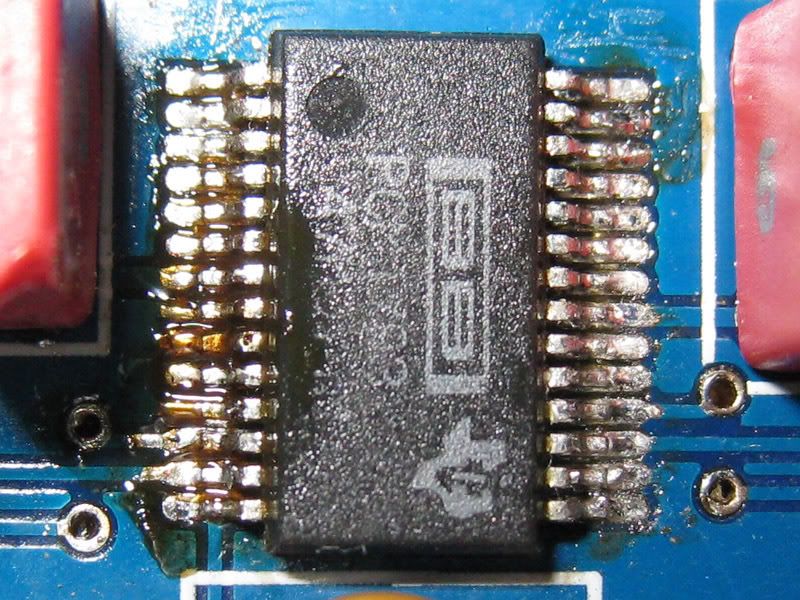

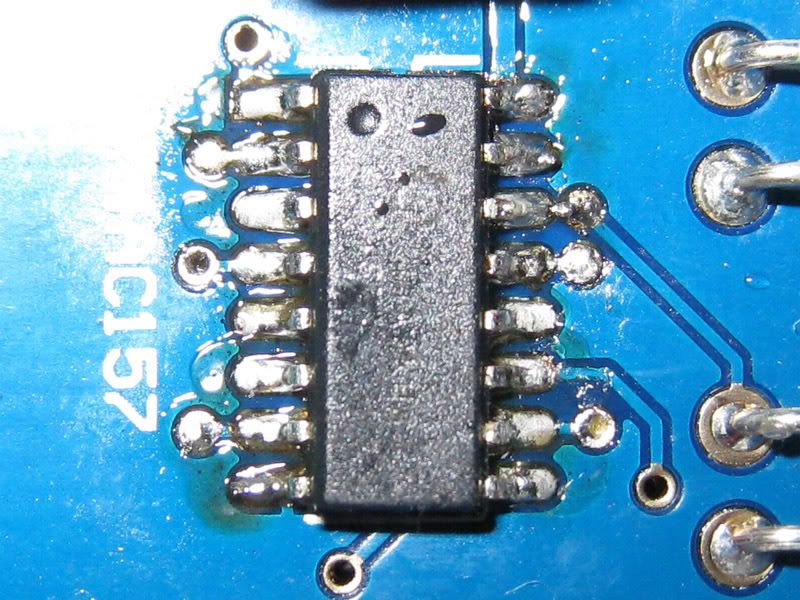

另外，發現開了閃光燈效果較佳，也拍了張相片，請看看有沒有問題?

5236987410

我的天啊
剛才忙著發相片，忘了吧焊鐵頭包錫 放在一邊加熱，現在一整支變黑了。怎弄都弄不掉，看來要報廢了...
看來今天真有點倒楣....

哈哈仔

我的天，你不会把它洗干净吗？洗干净用放大镜能看得清清楚楚呀
