[原创]发一点有关分频电感线圈的绕制资料

wzj2008 · 发表于 2005-7-4 01:38

分频电感线圈的绕制资料,也不知对DX们是否有所帮助.

资料来源:《无线电与电视》1995年第三期“24dB/oct音箱分频器的制作”一文中第2章节的其中部分

二、元件的选用和电感的绕制
业余条件下，最觉头痛的是电感的绕制加工。对比在音箱制作，分频器制作方面有很高造诣的陆全根老师在《无线电与电视》1993年第1期43页上有非常详尽的介绍，有兴趣者可认真阅读原文，相信受益定会不浅。为方便新读者，并使计算更直接，下面作简单介绍：
1、最佳结构的电感各边长如图3所示。
2、最佳结构的电感具有用料少、内阻小，绕制误差小(≤5%)等优点。

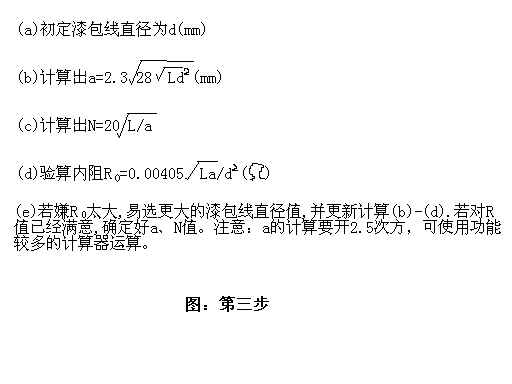

3、已知要绕制的电感的电感量为L(uH)。骨架的尺寸a(mm)，线圈匝数N的求法如下：（如图第三步所示）
4、电感绕制的具体过程：
(a)按以上确定的a值制作图4中圆筒C，要特别注意的是，不同的电感，应采用不同的圆筒。
（b)按所有要绕制的电感的a值的最大者amax制作边长≥4amaxr的夹板二块A、B中心开有圆孔，可让绕线机的螺丝轴穿过。
（c)绕制电感时，只需用夹板把对应圆筒用绕线机夹紧螺丝夹紧后绕制即可，绕制第二、三等多个电感时，只需要更换相应圆筒。绕制时松紧要恰当，绕完后层厚应最接近于a值。绕制完成后可直接应用，若用精度低的仪表测量，结果的偏差往往是仪表本身的误差所致，显得适得其反。常用的计算数据见附表（表中数据可直接套用，不必进行繁杂的计算）。

skr907 · 发表于 2005-7-10 17:11

还是买块带电感测量的万用表吧,我用广州产的6243电感电容表,85元一只,测量很准

这种方法只是早年在电感表难买到又太贵的情况下的产物,不准确,时代不同了,我们也该进步了.

黑夜一匹狼 · 发表于 2005-7-9 22:56

太好了
非常有用，不知有没有此类软件？

jjfujj · 发表于 2007-11-9 11:49

原帖由 skr907 于 2005-7-10 17:11 发表
还是买块带电感测量的万用表吧,我用广州产的6243电感电容表,85元一只,测量很准

这种方法只是早年在电感表难买到又太贵的情况下的产物,不准确,时代不同了,我们也该进步了.

同感！

ly123 · 发表于 2007-11-19 08:29

楼主,谢谢啦!

martin · 发表于 2007-11-19 10:38

http://www.pronine.ca/multind.htm
用这个软件，只要输入目标电感、骨架内径、骨架宽度、漆包线线号就可以了。
唯一不便的是线号是英制的，只能找一个线径比较接近的代用。
实际绕制的时候可以多绕若干圈，再根据实际测量结果减少圈数就行了。

elco · 发表于 2007-11-19 21:49

不错哦这样可以大概知道线圈的参数

RockJam · 发表于 2007-12-3 10:19

6243的表去问了，要180

工欲善 · 发表于 2007-12-3 10:25

是谁把他顶出来了？

wujj · 发表于 2007-12-3 12:37

流星雨 · 发表于 2008-1-13 20:36

英文的看不懂

攀登王 · 发表于 2008-1-13 20:43

学习了!

liweihua · 发表于 2008-1-15 23:55

进来学习的呢

8715178 · 发表于 2009-9-14 19:11

好东西

chuangming_liu · 发表于 2009-9-14 19:26

学习啦！

alan123 · 发表于 2010-3-1 00:16

几好，收藏下次用。

qiufeng · 发表于 2010-3-1 00:51

楼主,谢谢啦! 以后会有用。

dai20 · 发表于 2010-4-15 22:49

找到《无线电与电视》1993年第一期了，好好研究下，谢谢楼主

溺水的鱼 · 发表于 2010-4-16 09:47

不错的资料哦。留下

lsy789 · 发表于 2010-4-16 19:35

http://www.pronine.ca/multind.htm
用这个软件，只要输入目标电感、骨架内径、骨架宽度、漆包线线号就可以了。
唯一不便的是线号是英制的，只能找一个线径比较接近的代用。
实际绕制的时候可以多绕若干圈，再根据 ...
martin 发表于 2007-11-19 10:38

看了下，可以选择公制单位mm...
