[胆机制作] 6H8C胆前级制作过程

[复制链接] 查看: 25922|回复: 95

156 主题	6 好友	2431 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 3499
帖子: 3133
精华: 1
经验: 2431 点
金钱: 1926 ￥
注册时间: 2005-3-18

发消息

发表于 2008-4-18 20:01 | 显示全部楼层

已往每次显摆胆前级时候都有不少胆友询问包括低台的制作过程,今天特发个详细过程,望大家准备好砖头!

准备一块铝合金门窗角料,尺寸是宽10高4.5公分的那种,截取22公分长就够了,在需要挖掉的地方用铅笔画好线

用台钳卡紧,用角磨机开挖

角磨挖好的样子

用手挫修去毛边

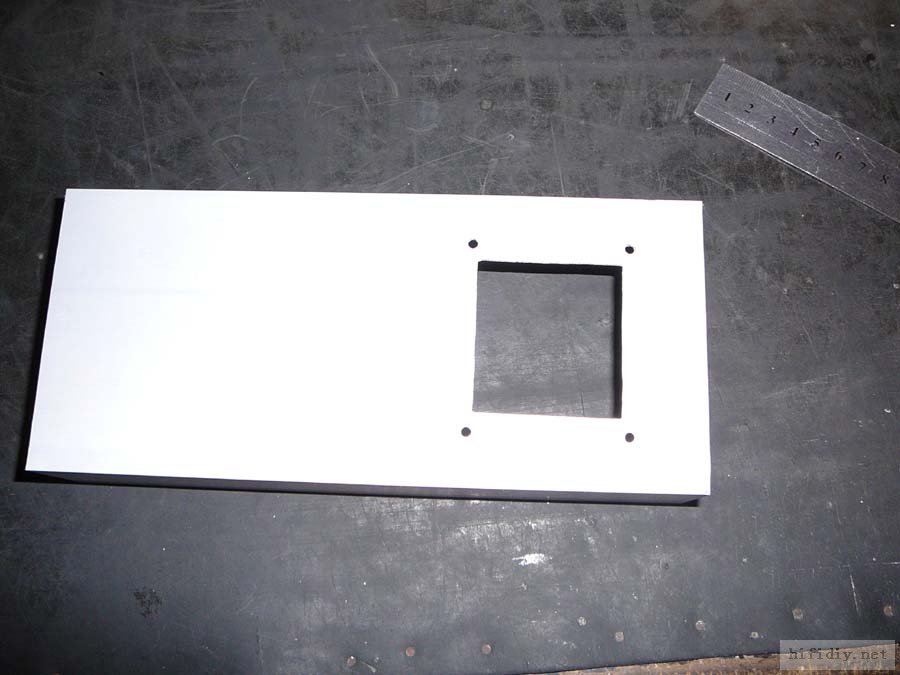

再开上面的电源变压器的沉孔

底面挖下的废板不要扔掉,截取一段用来堵后面

后面堵完的样子

在前面准备安装面板,先装两条小角铝

狂烧

156 主题	6 好友	2431 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 3499
帖子: 3133
精华: 1
经验: 2431 点
金钱: 1926 ￥
注册时间: 2005-3-18

发消息

楼主| 发表于 2008-4-18 20:09 | 显示全部楼层

继续发图

然后装上用5毫米厚绝缘板做的面板

装上变压器和管座

里面看变压器和管座装好的样子

按照图纸焊元件,这是元件通通焊接完毕的内部

通电试声,OK一切正常!优美的音乐从音箱里飘了出来

这是参考图纸

我自己设计的电源部分图
