6N1-6N2小胆前

组合开关 · 发表于 2008-4-7 22:48

之前做6P1单端买了些管，后来还剩下几个6N1/N2在那儿，放在那儿也是放在那儿，于是决定再做一个小前极。

上图：

组合开关 · 发表于 2008-4-7 22:55

接着看图：

PCB手画的,有点难看。

jason2511 · 发表于 2008-4-7 22:58

不是难看是看不懂

上个电路图，效果怎么样

秦燹 · 发表于 2008-4-7 23:04

看不清，上电路

chenbinru · 发表于 2008-4-7 23:16

提示: 作者被禁止或删除内容自动屏蔽

郧阳三合汤 · 发表于 2008-4-7 23:46

上电路啊

honghuansc · 发表于 2008-4-7 23:51

能不能听出那个是6N1那个是6N2哇

组合开关 · 发表于 2008-4-8 09:21

电路是6N2放大6N1阴出。

接着上图，主电路板：

组合开关 · 发表于 2008-4-8 09:26

声音嘛，用在我的2.1电脑音箱上的感觉是高音更通透柔和中频饱满低频有力了，个人比较喜欢这种声音。

做好后装好的电路板，算PCB加搭棚焊。

组合开关 · 发表于 2008-4-8 19:57

继续；

sutuile · 发表于 2008-4-8 21:41

底面放板，顶盖挖洞飞线哇

honghuansc · 发表于 2008-4-8 21:53

我还以为两声道用的管不一样呢

sutuile · 发表于 2008-4-8 21:55

那感觉也不错，有空试试

改下屏级电压基本呢都OK了，不知道有什么效果

组合开关 · 发表于 2008-4-9 12:53

原帖由 honghuansc 于 2008-4-8 21:53 发表
我还以为两声道用的管不一样呢

^_^ 当然不是啦

组合开关 · 发表于 2008-4-9 21:11

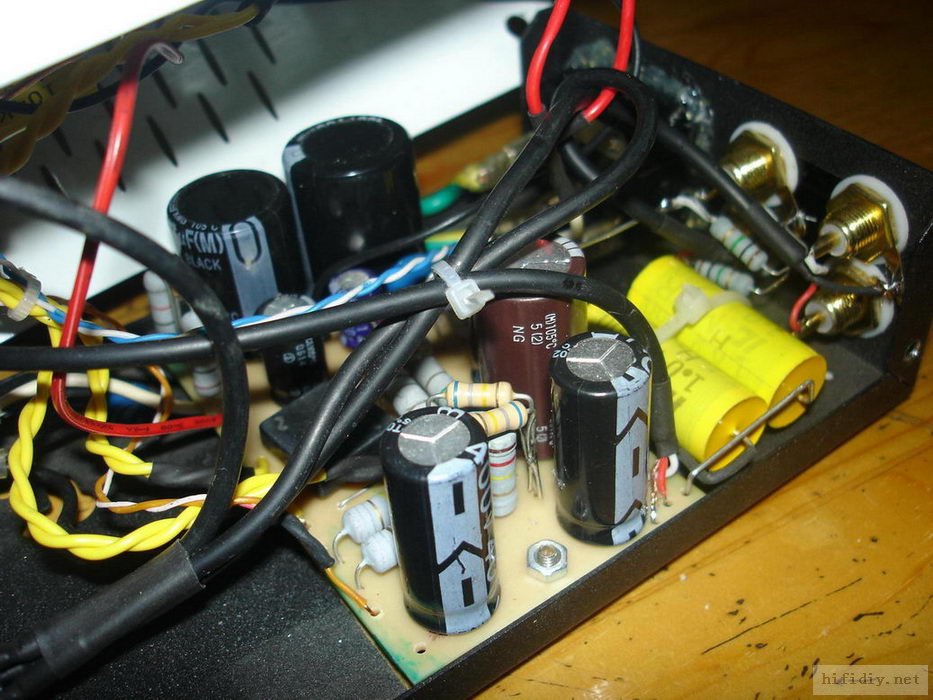

蜘蛛网：

组合开关 · 发表于 2008-4-9 21:13

是这样的

jason2511 · 发表于 2008-4-10 16:58

电路图

xpfdlyl · 发表于 2008-4-10 20:49

电路图

组合开关 · 发表于 2008-4-10 21:22

回楼上，我参考这个图做的，前用的6N2，阴出用的6N1，整流管6Z4。

幻木木 · 发表于 2008-4-10 22:15

喜欢6N2的飘逸
