一台6N3胆前级制作过程（多图）

发如雪 · 发表于 2008-3-16 10:07

闲来无事，利用手中现有又比较常见的6N3做台前级玩玩，为于便于好装配一改胆管搭棚制作方法，制作了一块PCB板。使整个焊制过程简化了不少，闲话少说言归正传，先上电路图（图是网上找大傻哥的)

发如雪 · 发表于 2008-3-16 10:08

pcb板先用电脑设计好后，再将图打印在热转印纸上，上一张打印出来的PCB图样

kuangren · 发表于 2008-3-16 10:08

沙发！！！

发如雪 · 发表于 2008-3-16 10:09

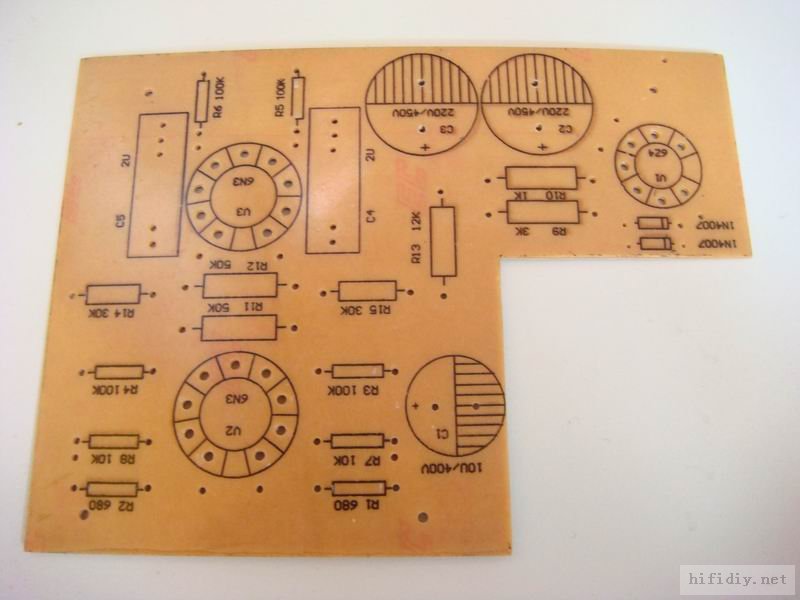

开始热转印，转印的工具很简单，就是平时用的电烫斗，找一块比制作线路板稍大的先敷铜板，并将其表面的氧化层用细砂纸处理后洗净凉于，再将打印好的PCB放在板上用透明胶带固定好，将电烫斗温度调到最高，通电等其自动断电后，将电烫斗放置在要转印的敷铜板上按压3-5分钟，待其冷后慢慢撕下转印纸，撕的过程中发现有没有转印到的地方，重复转印过程即可，先转印焊接面
