再改300B推动级

忘记咪咪 · 发表于 2008-1-6 14:00

准备用6P6P作推动级，三极管接法，选这个管子的原因是试验成本低，今后升级管子方便，工作点点准备用下图的，麻烦高手看一下，或者给个更好的工作点，这一级我不考虑放大倍数，推力够，失真小就可以了，没有胆味不要紧，大不了听J版的，在300B上摸点香水就OK

忘记咪咪 · 发表于 2008-1-6 23:01

没有人愿意帮我

最后的发烧 · 发表于 2008-1-6 23:49

我到现在还搞不懂，胆味是失真引起的？

antony111111 · 发表于 2008-1-7 00:06

原帖由 最后的发烧 于 2008-1-6 23:49 发表
我到现在还搞不懂，胆味是失真引起的？

二次諧波失真
另一種說法是偶次諧波

WAN · 发表于 2008-1-7 00:35

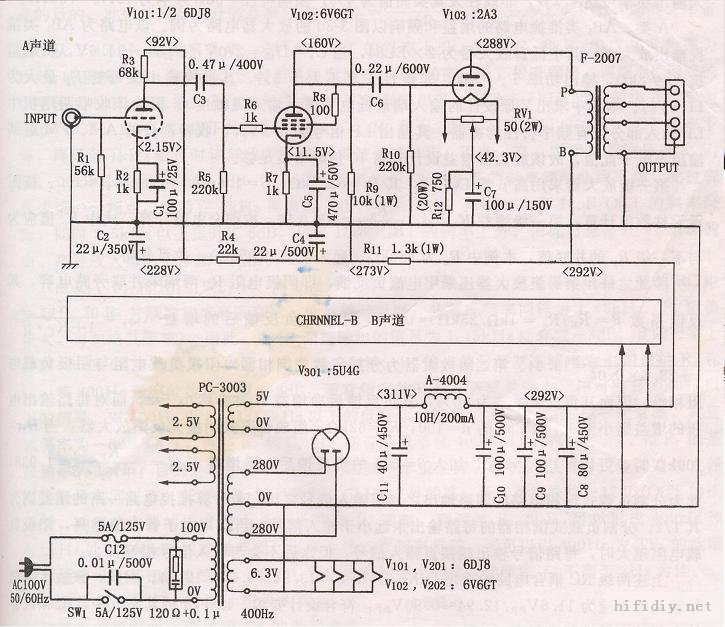

不知合用否？

忘记咪咪 · 发表于 2008-1-7 00:49

谢谢楼上，但我感觉这个图如果如果是6P6P就已经进入了曲线的弯曲部分。
我做的可能和这个图差不多，第一级我用SRPP电路。

Julien · 发表于 2008-1-7 11:04

给结果不如给方法
要考虑几个地方:
1，6V6栅压大于-1V以后，有比较明显的栅流产生，也就是0V实际用不到，建议采用-5V以后的部分。
2，300B要考察实际推动电压。一般300B阴极电压在70V左右，实际上最少需要140Vpp的推动电压。考虑到6V6的衰老，300B的差异，6V6的参数差异，建议把6V6的最大输出能力设计为160Vpp。
3，6V6容许有一定的二次谐波失真，由于300B肯定也有一定的二次谐波失真，可以抵消一部分。

给个参考： 400V供电，12K-16K负载，然后栅负取到-15V左右，这样二次谐波失真一般在2%多一些，可以接受。输出电压能力较好。

忘记咪咪 · 发表于 2008-1-7 11:48

谢谢J版

黑胶唱片 · 发表于 2008-3-25 16:36

最近正在考虑300B的推动级，感谢J版

zfg · 发表于 2008-3-25 18:07

用SRPP电路胆味少些.如果不考虑增益使用6SN7并联阴极推动300B.

laolin0854 · 发表于 2009-6-28 00:31

佩服J板主，6P6P推300B,电源400V,屏压216V,栅负压-15V推得舒服！6J7单级推还是不够。电路是用老菲尔6J7推300B改的，栅帘稳压管WY2P被发成WY2,75V变成105V稳压，用得也不错呢！

烧光光 · 发表于 2009-6-28 00:36

我只用AN的图

longji98 · 发表于 2009-6-28 07:29

继续听高手讲解

云飘飘 · 发表于 2009-6-28 09:43

提示: 作者被禁止或删除内容自动屏蔽

qczstart · 发表于 2011-10-12 02:56

回复 7# Julien

那么请问J版，第一级电压放大管选择什么合适？6SN7一级还是SRPP？谢谢了J版
