lm393比较器的喇叭保护电路（转自矿坛）

taotaoliu199 · 发表于 2015-5-26 10:15

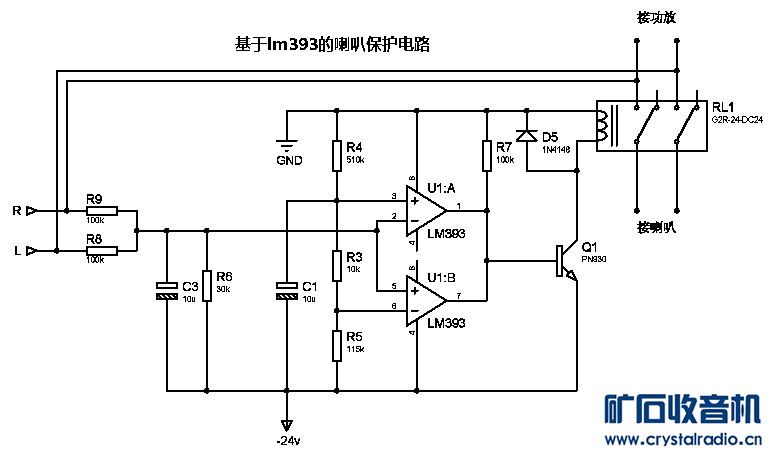

由于是单电源设计因为无法检测负压，所以电路使用电源以-24伏接比较器4脚。那么中点相对就是正24，如果检测到中点偏离24v上下一伏继电器就断开。实际使用时取样分压电阻可能还要做一些调整，以使中点24v时刚好落在窗口比较器范围的中间。业余水平，还请高人指正。

taotaoliu199 · 发表于 2015-5-26 10:15

locky_z · 发表于 2015-5-26 10:23

你用负24V，，电路中都没有大过0V的电压存在，那么你怎样检测正的电压？

taotaoliu199 · 发表于 2015-5-26 10:29

locky_z 发表于 2015-5-26 10:23
你用负24V，，电路中都没有大过0V的电压存在，那么你怎样检测正的电压？

-24v反过来就是正24v，那么整个电路相对此电路都是正电压，如果喇叭输出坏了有直流24v，那么检测端就是48v，电阻分压后给比较器也就几伏电压

mxwmke1 · 发表于 2015-5-26 13:48

393用于各种保护在电子产品上很常见，在功放保护电路上用得较少而已。

locky_z · 发表于 2015-5-26 20:28

当运放/比较器输入端电压超过Vcc脚或者低于Vee脚的时候，运放/比较器是工作在非正常状态，
此时的输出可能未知，甚至某些运放/比较器会出现可控硅‘闸锁’效应，锁死输出状态，即使你的输入端电压回到正常状态，输出状态也回不来。
所以设计电路一般尽量不要超过其正常工作范围，当超出了范围，仿真软件也没法给出正确答案。

dnxbf · 发表于 2015-5-26 20:32

在工业上应用比较多。

gdldss · 发表于 2015-5-26 23:02

喇叭保护不用太精密的

taotaoliu199 · 发表于 2015-5-27 07:30

locky_z 发表于 2015-5-26 20:28
当运放/比较器输入端电压超过Vcc脚或者低于Vee脚的时候，运放/比较器是工作在非正常状态，
此时的输出可能 ...

输出如果正负1v是相对地而言，相对负电源输出点永远都是正压，你拿黑笔接-电源，红笔接地就明白了。

taotaoliu199 · 发表于 2015-5-27 07:32

喇叭输出有正有负是相对地而言，相对负电源喇叭输出点永远都是正压，你拿黑笔接-电源，红笔接地就明白了。

taotaoliu199 · 发表于 2015-5-27 07:37

没人感兴趣吗？难道大家都喜欢依葫芦画瓢？

topqing · 发表于 2015-5-27 07:48

很好，比较感兴趣。

zds4468 · 发表于 2015-5-27 08:14

本帖最后由 zds4468 于 2015-5-27 08:24 编辑

三极管的这种也比较可靠

这个电路有故障指示灯就会闪

农民烧友. · 发表于 2015-5-27 08:23

搬板凳学习了，目前本人还是处在使用三极管驱动的状态，lz这种奇思妙想在电子领域值得点赞

mxwmke1 · 发表于 2015-5-27 08:41

单电源供电弄个延时便可以，中点检测属多余。

taotaoliu199 · 发表于 2015-5-27 08:47

zds4468 发表于 2015-5-27 08:14
三极管的这种也比较可靠

这个电路有故障指示灯就会闪

用到555，358，还几个三极管，东西多了点，做完比功放板都大，加指示灯很简单的。

taotaoliu199 · 发表于 2015-5-27 08:53

mxwmke1 发表于 2015-5-27 08:41
单电源供电弄个延时便可以，中点检测属多余。

我说的中点检测是指喇叭输出偏压检测，就是喇叭直流保护阿。

ahao · 发表于 2015-5-27 08:54

本帖最后由 ahao 于 2015-5-27 09:16 编辑

我原来发过一个比较器做的喇叭保护，但是帖子找不到了。我看看电脑里面有没有原图。

好不容易找到帖子了，在存档里面，不知道能不能打开
http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=86801


tsyg99 · 发表于 2015-5-27 09:06

提示: 作者被禁止或删除内容自动屏蔽

taotaoliu199 · 发表于 2015-5-27 09:10

mxwmke1 发表于 2015-5-27 08:41
单电源供电弄个延时便可以，中点检测属多余。

这是双电源供电的功放，比较器工作在单电源，用的负电源反接，那么整个功放电路对检测电路而言都是正压
