桌面功放 7W甲类/25瓦甲乙类 + 动态低音DBS 计划

bg2gc · 发表于 2015-1-2 20:30

本帖最后由 bg2gc 于 2015-1-2 20:34 编辑

   大家都喜爱甲类的功放，中低频声音醇厚耐听。手里有一台KENWOOD R-SE7功放，体积小，7W甲类/25瓦甲乙类，边用电脑，边听歌。7W甲类作为桌面功放功率足够，因不喜欢大音箱放在桌上，配合功放的是一对4寸全频音箱，低音不足是一缺陷。虽然KENWOOD R-SE7有N.B低音功能，只是选用了以后实在难听，低音提升，中频人声也提升了，音调芯片M62420实在垃圾，也就一直没有启用低音提升。
   因自己曾经用过SONY E60音响，很喜欢SONY的动态低音DBS功能，提升量及低音的频率可调整，低音提升了不会影响中音部分。
   闲来无事，从国外网站下载了KENWOOD R-SE7功放图纸，参照自己的R-SE7功放，对这个功放进行了剖析了解。该功放在甲类时+-12V供电输出7W，而甲乙类时+-24伏供电输出25W,并由单片机控制电流和状态，电路设计的很巧妙。输出管子用的是三垦的达林顿音响管2SD2589,2SB1659。采用三菱运放M5219做推动，运放的负电压数值要比正电压偏高，+18.5  -18.9，实测也是负电压值偏高，这是否就是类似NE5534运放的甲类状态，M5219可否用其他运放代替，请高手们解疑。
   于是就有了做桌面功放的想法， 7W甲类/25瓦甲乙类 + 动态低音DBS，即能甲类听歌，又能用甲乙类25W。

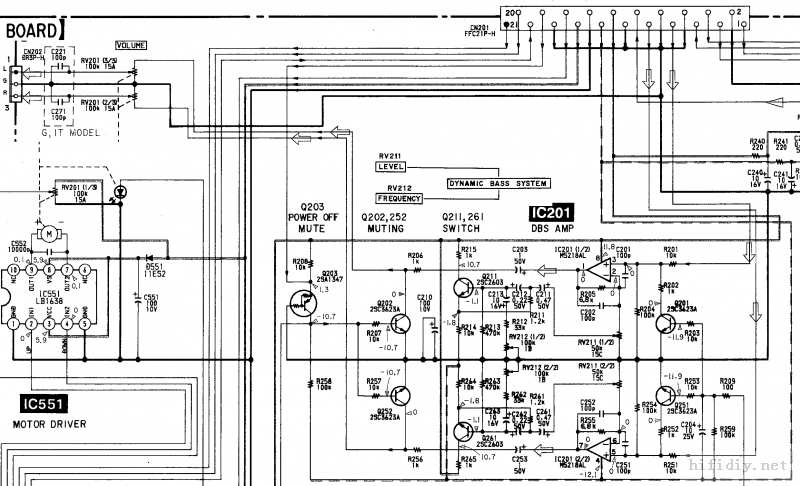

   附上KENWOOD R-SE7功放原理图（已经过合并处理，原图是分割的），和SONY E80的动态低音DBS电路，IC201部分就是DBS电路，供大家参考。
   现在画电路排板中

bg2gc · 发表于 2015-1-2 20:36

制作过程中，出现问题，还要向各位大侠们请教

w354027324 · 发表于 2015-1-2 21:54

期待着，望楼主开板后分享一下！！

爱情欠条 · 发表于 2015-1-2 22:12

期待作品出世

王土木 · 发表于 2015-1-2 22:17

期待好作品。。。

weijie.pan · 发表于 2015-1-3 10:17

求完整图纸

丹麦王子 · 发表于 2015-1-3 10:35

本帖最后由丹麦王子于 2015-1-3 12:09 编辑

功放部分独立发图看看，看不清。。。
貌似输出级是达林顿复合管

wulishui · 发表于 2015-1-3 10:51

喔，我以为DBS什么高深的东西，原来就是个模拟电感做的典型低音提升电路。其实不论用什么音调芯片，只要调整一下参数就可以避免中频混进去了。基本上我组装时候都要改音调和功放参数。
楼主如果不怕麻烦，用真正的电感去代替三极管的模拟电感，效果会更加好，不信试试！

bg2gc · 发表于 2015-1-3 14:12

丹麦王子发表于 2015-1-3 10:35
功放部分独立发图看看，看不清。。。
貌似输出级是达林顿复合管

下载附件的R-SE7压缩包文件，就是功放图纸了，论坛限制文件大小，我只有分割了。如果需要完整图纸，站内短信息告诉我邮箱，我发服务手册

bg2gc · 发表于 2015-1-3 14:18

wulishui 发表于 2015-1-3 10:51
喔，我以为DBS什么高深的东西，原来就是个模拟电感做的典型低音提升电路。其实不论用什么音调芯片，只要调整 ...

KENWOOD R-SE7功放的音调芯片M62420，我也参照资料试过改动，没有达到自己要的效果，索性不用这功能了
SONY的动态低音DBS功能，提升量及低音的频率可调整，低音提升了不会影响中音部分，也就有了合在一起的想法

zycxjl · 发表于 2015-1-3 14:48

没仔细看，感觉还不错。

SI001 · 发表于 2015-1-3 15:51

我也很喜欢SONY的动态低音DBS

丹麦王子 · 发表于 2015-1-4 09:18

bg2gc 发表于 2015-1-3 14:12
下载附件的R-SE7压缩包文件，就是功放图纸了，论坛限制文件大小，我只有分割了。如果需要完整图纸，站内短 ...

既然在这里讨论这个功放，还是发图详说比较好，截功放部分图出来还很大吗？

bg2gc · 发表于 2015-1-4 11:02

本帖最后由 bg2gc 于 2015-1-4 11:06 编辑

丹麦王子发表于 2015-1-4 09:18
既然在这里讨论这个功放，还是发图详说比较好，截功放部分图出来还很大吗？

   原KENWOOD R-SE7功放，驱动和末级是在两块板子上，也就是对应一楼里的第一图IC4部分和第二图Q5-Q8等部分。
   原功放是由主CPU控制，单独的面板按键切换甲类/甲乙类，同时改变末机的供电电压和电流。甲类由约+-12V供电，音量控制有两种功率，音量显示10以下，为甲类2W左右,音量显示10以上，为甲类7W，CPU控制改变偏流大小.可能考虑小音量时的功耗吧。切换到甲乙类状态时，由+-24V供电，偏流也由CPU控制转为甲乙类状态。
   喇叭过流中点电压偏离和电压等保护，也由CPU检测，控制输出继电器

   论坛限制上传150K, 如原图纸不大，我也懒得费事分割图纸，还是那句话，如果哪位朋友需要图纸，给我邮箱，我发KENWOOD R-SE7功放的厂方服务手册。

   这个功放因有甲类/甲乙类的切换，开机状态下就可以切换状态。假如现在甲类状态，电源继电器K1吸合，喇叭输出继电器K3吸合。按下PURE A按键后，继电器K3，K1先后断开，两秒后，继电器K2，K3先后吸合，功放为25W甲乙类状态，同时CPU控制偏流改变。

   想仿制这个功放也得需要有一个单片机控制，功率切换挺复杂的，我还得找人编相应的单片机程序的。我对应实物用了两三天时间才理清头绪。

   制作的大体方案是出来了，现在画图，然后排版，找人单片机编程序，呵呵，事挺多的。

bg2gc · 发表于 2015-1-4 11:18

如果只是为了听，那还不如去某宝拍一个，220伏电压的，省事，三百六七，还带收音机
我之所以自己想做，就想加入DBS低音控制部分，也不省钱的

w354027324 · 发表于 2015-1-9 23:04

再看看

秋日童话 · 发表于 2015-1-10 18:14
