前无古人后无来者——DIY纯FM收音头（2009参赛作品）

jackywu_xp · 发表于 2009-9-11 23:25

主板设计图

身处长三角地区，在这里拥有丰富的高品质FM调频节目，从小喜欢听收音的我，有一个梦想就是制作一台高品质的FM收音头，于是通过将近半年的构思及收集元件，参考大量资料并加以借鉴
本调谐器从设计之初就力争要高起点，除了电路板精心设计之外，FM的中放，鉴频，立体声解码用的全部是最好的集成电路，比如LA3450 PLL立体声解码电路，信噪比101dB，分离度60dB，失真度MONO 0.005%，STEREO 0.015%，不是一般滴强，其余电容全部采用进口高品质电容。
电源部分，220V市电先通过一个TDK滤波器，争取在源头就把市电的干扰减少到最小，15W的小R牛3组16V输出，用在这里正好合适，主电源采用2组16V经两个肖特基二极管组成全波整流，然后一路经LM317稳压到12V供主板使用，一路经12V稳压二极管，再经过TL431高精密稳压后供给高频头作调谐电压；另外一组16V整流后经LM7812供给面板及频率显示用。

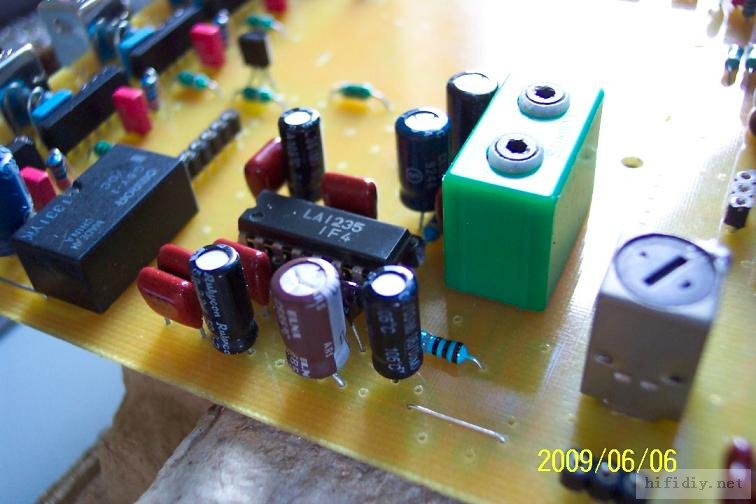

高频头采用成品的米兹米4连高频头，全分立元件，高放采用双栅极场效应管，且第二栅极受控于AGC，这对防止本地电台信号过强而导致阻塞起到积极作用，AGC起控取之LA1235的场强输出，通过控制9014基级电流来控制高频头AGC电压，实际起控得相当好。
中放部分参考先锋F-91的电路，采用TA7060组5级放大，对于一台的FM调谐器来说中放电路的好坏直接决定了整机的性能，因为整机所必须的选择性大部分由中放电路来保证，高频头直接输出的中频信号强度不够，不能为后级限幅器提供足够幅度的信号，这里选用TA7060作为整机的预中放，每个ta7060在12V电压的增益是30dB，5级就是150dB，再加上输入段的一级2SK241-GR缓冲也能提供大约27dB的增益，结合陶瓷滤波器和中周的衰减，三级宽带大约能提供60dB的增益（3dB 280KHz)，五级窄带带大约能提供65dB的增益（3dB 150KHz)，这样并分两路，用G6Y高频继电器来切换，兼顾HI-FI性和选择性。
陶瓷滤波器选用优质的村田滤波器，宽带用SFE10.7MA，窄带选用SFE10.7MJ，同时适当选用带GDT超低群延时的SFE10.7MX-2，简单来说使用带GDT的滤波器，可以提高选择性和立体声分离度，对高保真系统有极大的好处，但会带来较大滴衰减。

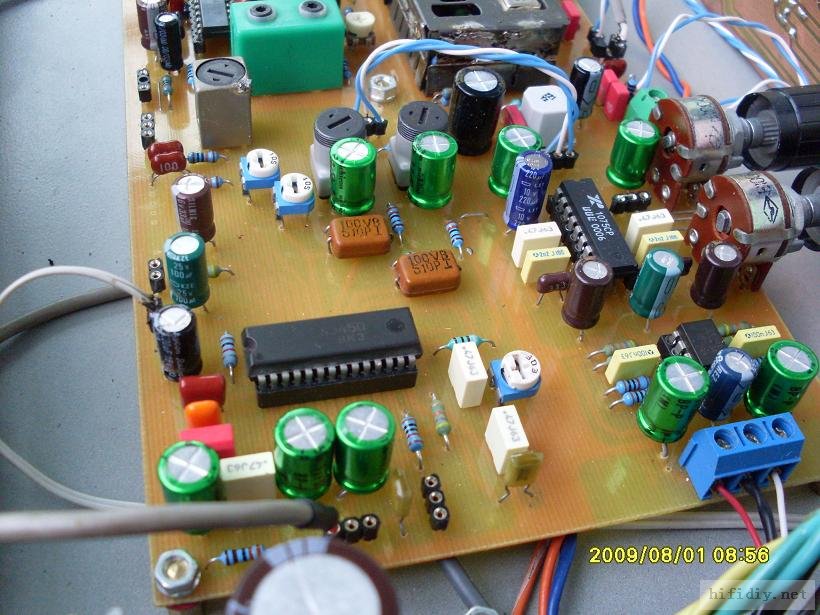

输出部分采用BBE电路+OP缓冲，BBE可修正和恢复音频系统由于各种原因而导致的信号损失和相位偏差，从而使声音真实地重现，使聆听者感觉高低音丰富，定位感、清晰度、明亮度接近理想的现场效果，众所周之FM输出的音频上限是15000Hz，而BBE正好可以将FM的音频谐波提升到接近20000Hz，加上对高低音的相位调整，使得听感明显变好，可以说是绝配。
