DIY个（JBL）甲放（2009参赛作品）

刀哥 · 发表于 2009-9-3 01:21

2009参赛作品

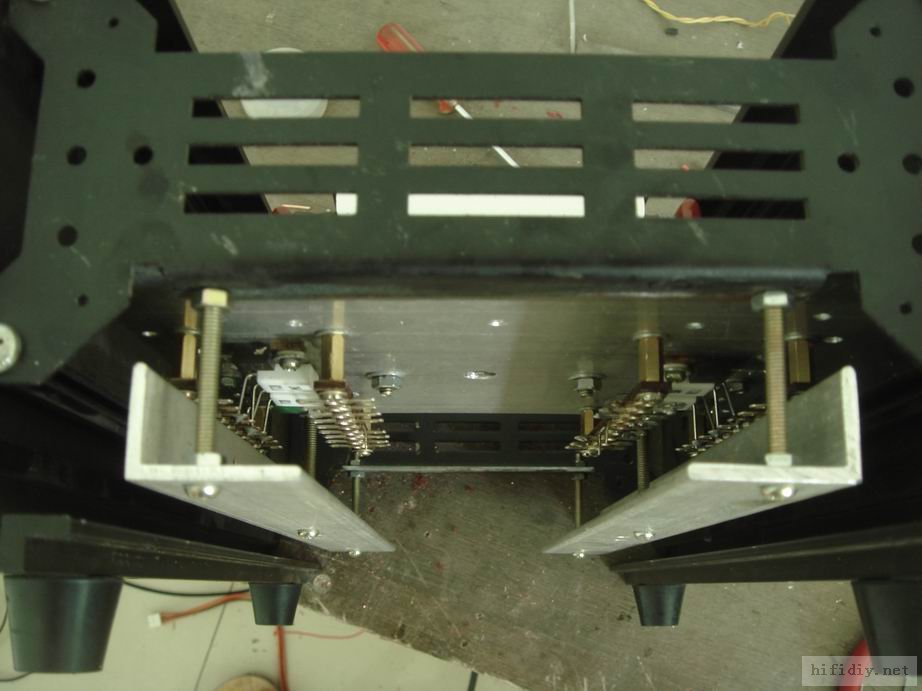

先上图再说。

chenxiuping15 · 发表于 2009-9-3 01:39

沙发
搭得不错
多少W？

刀哥 · 发表于 2009-9-3 01:58

JBL甲放：采用原装马来西亚产的JBL标志
设计目标：用于品茶时，聆听音乐。功率不要大，主要表现出乐韵。8W+8W纯甲输出。

jasball · 发表于 2009-9-3 02:18

胆结石，不错
介绍能详细点就好

zhihuisheng · 发表于 2009-9-3 02:32

提示: 作者被禁止或删除内容自动屏蔽

电子管短路 · 发表于 2009-9-3 09:40

提示: 作者被禁止或删除内容自动屏蔽

刀哥 · 发表于 2009-9-3 09:55

胆部分没拍照，过几天再上胆部分。1969在个人认为不肖一顾。
电路设计，根据目标值，8W输出，
在8欧负载下的输出电压为8V，CD音源最大输出2V平均输出电压为1V，电压级的电压放大倍数设计为8倍已足够。电压放大级选用电子管来担任，电子管输入阻抗高，音色美，作电压放大最适合不过。在选管时胆管的放大倍数有（20U）已能胜任。经查资料选用E182CC，电路采用最具高保真的SRPP，（具体设计参数略）。
大功率管推运级，这个环节最重要，作用是，电压级电流级完美连接，所以采用了名管K216J79场管，场管是电压控制器件，输入电压放大电流。用在此级最合适，将电压信号转成电流信号，来推动后面的大电流放大级能轻松自如。
电流放大级，根据8W功率输出，电压输出为8V电流为1A，Q点就取1A，这样要输出1A的电流两管就最少保持工作在500MA不会截止。有了良好的推动级，电流放大管按这个要求，选择性就很广了，可以说任意用一对正品的音频管就OK了。
电源供电，交流高于输出电压的1.4倍就OK了。
合理设计，各个0件就能发挥得淋漓尽致，效果就好。一开声就很意外，比预期的声音好N倍，直达数W级别。低音浑厚有力不软不硬，中音自然通透而甜美，高音细腻，细节丰富。整体音色丰润，平衡，频响宽。定位准，音场清析。本地友曾拿美产马机，柏丝，1969，等来PK本机除功率不及外，其佘都全面胜出N陪。
