打造一款7声道真正全平衡HIFI后级[2009参赛作品]

anestil · 发表于 2009-8-29 21:53

唐僧篇
长久以来一直想拥有一台7声道真平衡HIFI后级,但是作为工薪阶层的我看到动厩7 8万的机器往往心中充满无奈,更不甘心的是作为一个音响爱好者更不希望把自己多年学习来的技术就这样白白浪费掉,遂决定自己打造一台,经过半年的准备直到找到一款我满意的机箱工作由此拉开,做一台漂亮美观声音好的后级,不仅仅是合理布局,优质的线路,好的材料,还有整合,最后是漂亮的外观,许多朋友做了好多机器虽然声音很好刚做出来的时候也很有成就感,由于时间长了对粗糙的外观产生疲劳感最后不是放弃就是送人还有又变成了零件,其实做一台7声道真平衡HIFI后级对我来说最难的还是板金要想把7块线路连散热器,两个大环牛,4个大水塘,两组电压放大供电电路,软启动,轻触开机等,都丝毫不差装进体积有限的机箱里是从来没有过的考验,我知道种种困难会不计其数,但是作为DIY者应该明白那句话不经历风雨怎么见彩虹.
设计目标:
1.全平衡,兼容RCA输入可以转换
2.,7声道同时出力不低于200W
3.双声道出力不低于350W
4.要做到我不说,看不出是DIY的虽然DIY强调个性,但我的个性就是看不出是DIY

anestil · 发表于 2009-8-29 21:54

1.功放板,由于全平衡功放追求高度一致性,参考了多种线路为降低制作难度,和电压放大板小管的配对难度决定用同一批号的LME49810,一来这款片子性能可靠指标优异二来省去了配对的麻烦.电流放大用5200.1930,便宜还有就是有朋友说LME4810比较刚,用5200.1930柔暖的特性中和一下.
2.电源,电压放大级,分两组,一组供应前3声道另一供应后4声道,由于LME4810供电电压比较宽没有采用稳压方式,用高速整流管加高速电解并聚丙稀电容,MUR860高速整流管8只,ELNA高速电解73V8200UF8只,电流级,RIFA169 70V33000UF4只并聚丙稀电容
3.变压器,由于没有找到更合适机箱的牛,用普拉诺1128W两只,同样一只供应前3声道另一供应后4声道.这里有两个遗憾,第一7声道没有能分开独立共电,第二对P牛的测试发现不是非常理想,主要是静态电流有些偏大还有牛的叫声少许大了点,不过总体上还可以接受,在国内成品牛当中也算是可以的了,再好的也许只能是自己找好铁芯绕了.谁叫我们国内没有好牛卖呢.YLJ很多虽然指标不错,但不是体积不对就是电压不符合,改造难度大
4.机箱散热器,对于机箱获得纯属偶然,半年中一直在找合适的机箱看了很多都不满意,直到有一天发现一款卡维7声道机箱处理,拿到手一看做工漂亮结实单体重量就12公斤,原来卡维这款机箱就是为他们厂的旗舰后级准备的,不过后来卡维倒闭这些机箱当做废品处理真是可惜.散热器按每声道2公斤算,平衡功放发热比较大,由于机箱容积限制也许还要采用被动散热.

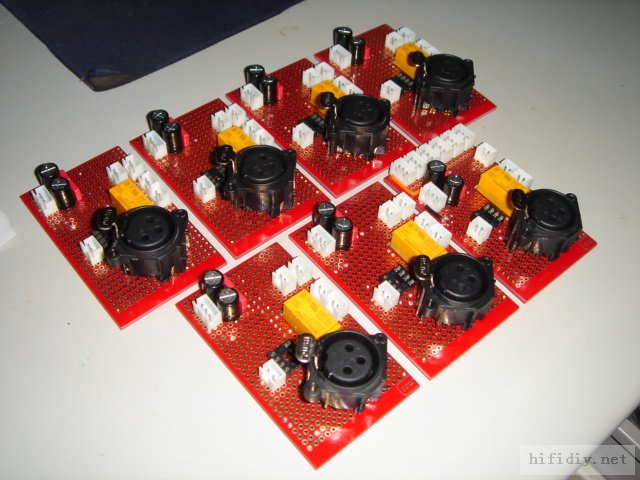

4.附属控制,轻触开机,软启动,工作状态指示,削波指示,喇叭保护{和功放板一体化了,每声道独立}过热保护电路,平衡转换电路,
以上选用高可靠元件是保证这台高功率,高发热的后级的保证

anestil · 发表于 2009-8-29 21:55

对DIY着来说最大的好处就是线路什么的都是现成的,买到合适的元器件来焊接就好,虽然是原理非常简单,但是整合和调试才是关键,做这台功放我遇到大大小小的问题十几次,比如散热器切割问题,为了将7块散热器丝毫不差的装进机箱中间间隔2毫米真的难了很久,再如一个看似简单的软启动也是困了我好长时间,,还有安装打孔,后面板,输入阻抗,平衡放大工作点,平衡转换电路都曾遇到过问题,还好,不断的学习和探索最后都得以解决.

anestil · 发表于 2009-8-29 21:57

晴风雨 · 发表于 2009-8-29 21:57

7声道全平衡!

相当大的工程!

anestil · 发表于 2009-8-29 21:58

调试是一个复杂繁琐的过程,7个声道14块板子差不多调了半个多月,先粗调到每块板子60MA工作试听测量发热情况,辨别不同偏流下的听感,然后在细调基本上最后调整到每个声道工作状态都一样,然后再联调.平衡转换调试相对简单
当然调试不是一帆风顺的,尽管我在焊接元器件时候做到了0错误但还是遇到了不少问题,有一块板子不明原因的通电瞬间大管全部烧毁,还有一块板子工作几分钟后偏流就会急剧上升差一点就放烟花,还有就是相同的偏流组成平衡放大后发热不一样,最烦恼的是那个软启动大家也许还记得,等等,有幸的是这些问题通过分析全部查明原因,得以解决.
