发表于 2008-10-26 21:32 | 显示全部楼层
【我新做的电子管前级+电子音调】

《志在参与,不求达标》----

全机外型




7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:35 | 显示全部楼层
【我新做的电子管前级+电子音调】
《本机志在参与,不求达标》----

㈠设计制作目的:
这是我一种玩前级的欲望,纯电子管放大是一种享受,加个音调作音色调味又是一种玩法,是要把两样的东西放在一个机箱内.....超然地考考自已的DIY水平,在机外型上采用薄机身外露胆设计,在内选取以胆管为主放音并有频率均衡音调。采用全不锈板厂料.自行设计和制作机箱....精选取电子零件,线路,精心安排,做出的前级音色好靓...一物两用....
㈡设计前级放大器要求及功能
以"广东丽特提供的LS9(JADIS-200)胆前级主板作主放大器,在内的胆机主电路已经很成熟,并设有胆稳压,双L电感作电源滤波,从而得到音色和音效,解析力和声场定位等等顶靓顶好。。并设有手动开关作用到胆独立放大或加入均衡器放大。(电子均衡器音调操作带摇控器,音调内置六种特定音效和手动调节),本前级工作时采用液晶频谱显示,和外露的电子管、全不锈机箱配合达到外观美观、实用。

㈢设计前级放大器主要用料
电源:采用R牛\方牛分级独立电源,胆机整流稳压后输出电压+250V,灯丝电压经稳压后12V。IC稳压±15V,+12V,+5V.

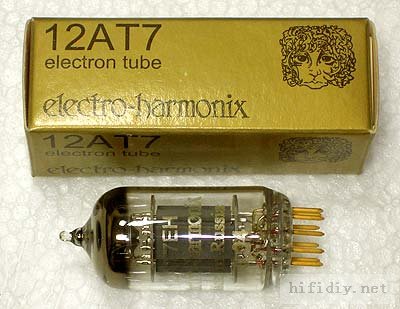

用电子管:6X4  12B4A  12AX7EH  12AT7EH
音调用IC :  OPA2134  NJU7305L

还有等等,,,,,,,整理中

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:39 | 显示全部楼层
【我新做的电子管前级+电子音调】

机内风格

101

主题

0

好友

2080

积分


贵宾 当前离线

Rank: 3Rank: 3

UID
18373
帖子
2130
精华
0
经验
2080 点
金钱
1862 ¥
注册时间
2007-2-2

社区贡献 论坛贵宾

发表于 2008-10-26 21:43 | 显示全部楼层
很壮观,有特色.不错不错
是什么壳子做的?

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:49 | 显示全部楼层
【我新做的电子管前级+电子音调】

机内电子音调板

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:53 | 显示全部楼层
【我新做的电子管前级+电子音调】

胆机电容

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:56 | 显示全部楼层
【我新做的电子管前级+电子音调】

胆放大级电路图

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:57 | 显示全部楼层
《本机志在参与,不求达标》----

侧面电源

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 21:59 | 显示全部楼层
【我新做的电子管前级+电子音调】

机外型局部

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 22:02 | 显示全部楼层
【我新做的电子管前级+电子音调】

《电子音调板》


7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 22:05 | 显示全部楼层
【我新做的电子管前级+电子音调】

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 22:13 | 显示全部楼层
我在用纯胆机放声和加均衡器放音作了反复对比, 纯胆机放音自然,音场\解析力\等相当好,你玩过会有感觉.

用均衡器放声时中频特别靓,演唱者的声线比纯胆放声时要好,好似站面前演唱一样。

另我再三反复听佛寺院的钟声时,感觉听出铜的味道,这是对比最强烈,可能中音

部被处理过。高低端有均衡器放音时延伸得比纯胆要好,但纯胆放声时又有点不同。

两者的选取真的是因人品味选取。我要加均衡原意是补充胆机欠缺的低频。现在OK。

整套机子都没有浪费了我的心血
头像被屏蔽

6

主题

0

好友

2527

积分

禁止发言 当前离线

UID
23520
帖子
3350
精华
0
经验
2527 点
金钱
2755 ¥
注册时间
2007-6-10
发表于 2008-10-26 22:19 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-26 22:19 | 显示全部楼层
【我新做的电子管前级+电子音调】

外型
头像被屏蔽

6

主题

0

好友

2527

积分

禁止发言 当前离线

UID
23520
帖子
3350
精华
0
经验
2527 点
金钱
2755 ¥
注册时间
2007-6-10
发表于 2008-10-26 22:24 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-27 08:56 | 显示全部楼层
还有图上。。。整理中。。。。。。。。。。。

20

主题

2

好友

3462

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
30942
帖子
14043
精华
0
经验
3462 点
金钱
3239 ¥
注册时间
2007-11-23
发表于 2008-10-27 12:43 | 显示全部楼层
能把那个筛子换成玻璃么?感觉更高档些..

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-27 12:48 | 显示全部楼层
能把那个筛子换成玻璃么?感觉更高档些..

这个提意很好.....我要想一想工艺如何处理..特别是散热问题等....

接受高见,谢谢你

7

主题

2

好友

594

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
60093
帖子
548
精华
1
经验
594 点
金钱
642 ¥
注册时间
2008-10-24
 楼主| 发表于 2008-10-27 20:18 | 显示全部楼层
  【我新做的电子管前级+电子音调】〔参赛〕
本前级用自制的<6550>功放作放音

141

主题

2

好友

3649

积分


贵宾 当前离线

Rank: 3Rank: 3

UID
4694
帖子
3627
精华
6
经验
3649 点
金钱
2757 ¥
注册时间
2005-6-22

社区贡献 论坛贵宾

发表于 2008-10-27 22:09 | 显示全部楼层
做得很漂亮啊!
