五声道全手工装机报告（参赛）

孤心冰封

本来想原帖编辑，不想“对不起，您的帖子从发表到现在已超过 1866 分钟，不能再进行编辑，请返回。”也好，发个新帖让大家看起也顺眼一点。

号称全手工，其实只能算90%，因为MINI1543是坛子里的套件，除了这个，其它所有电路板都是自己设计、纯手工制作，主要电路是抄的前辈的，不过要将这些东东装在一起，也自行改了很多地方，其间很多都是边做边学的，遇到不少问题，幸得大家帮助，才在断断续续地经历过这N年，终于圆满完成了！今天先说这一些，先看看PP吧，这几天我会把原理图、设计图及遇到的问题写上来与大家分享，以期大家共同提高！
我的参赛报告分七个篇章：
一、序                整机展示、数据标示
二、电路选择与设计    包括功能的确定、电路形式、整体布局、电路板设计
三、电路板制作        这部份包括电路板制作过程、用到的工具
四、喷漆过程          因为少有看到坛友喷东东，所以专门分一个类来把我在这个过程中得到的快乐与大家分享
五、组装调试          包括各板调试、工作点调试、地线连接方式
六、花絮              失败的变压器绕制与废板的教训
七、未来的升级        预留的未来的升级规划

一、序
    不说什么，请看照片及数字

孤心冰封

1、 因为平日看碟片时间超过听音乐时间，所以全遥控五声道就显得十分必要。而前三声道又占主导地位，所以前三声道用完全相同的电路。为方便制作、调试，倾向于选择差分输入的形式。经过查阅、收集大量资料，最终选定www.audio-sz.com HXCLTD前辈的HGF-100为蓝本。而左右环绕声道则将原有的简单差分输入功放重做电路板使用。
2、因为机箱还不错，散热器也大，抱着不做就不做，要做就做精的思想，确定左右两声道独立供电、差分级、推动级与推挽放大级分别供电，并且差分、推动级加入稳压电源。

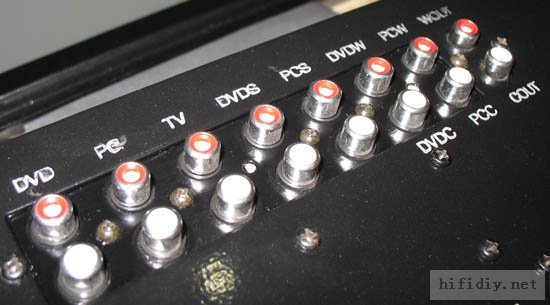

3、至少需要接口：DVD及PC5.1声道输入；CD输入、TV输入；同轴、光纤输入（1543）。中置及超重低音信号输出。
二、PCB设计：全部用AUTOCAD设计，用过两个版本，即AUTOCAD2002及2004（因为设计了很久，搞得软件都升级了我还没设计完！）遥控、控制、输入切换部份没原理图，是因为这部份是我东拼西凑画出来的，所以没有现成的原理图，我也没画。不多说了，看图吧！

孤心冰封

电路板制作过程：
1、准备：将图纸一比一打印出来，裁好电路板，准备百洁布，封口胶带、白乳胶，小号工具刀，直尺，强有力的镊子，圆规（孔定位用），油性记号笔
2、贴膜：将电路板用百洁布清洗干净（以前我用过橡皮、砂纸，最后才发现这个东东好使！），将封口胶带平整地贴在铜箔面，小心不要有气泡，如果封口胶带不够宽，可重叠一张，不过后续工作就要困难些。小帖士：如果有气泡或有重叠帖胶带，可贴好后放一到两天，气泡和接缝处的气泡会自行跑掉的！（怕被刀杀？？）
3、贴电路：将一比一的电路图用白乳胶小心粘在贴膜上，当然也可以用其它胶水，只是我试过很多胶水后发现白乳胶比较好擀平整。
4、打定位孔：用圆规针尖在需钻孔处钉个小眼，方便以后钻孔，这一步也可放到后面进行，但不能省略，不然钻孔就难了。
5、刻板：最关键的一步，用直尺配合工具刀沿边线刻就是了，没什么决窍，只有多刻才能生巧。
6、撕去要腐蚀的部份：用强有力的镊子，就是扒手用的那种才好操作。可用油性记号笔在空白处写上日期、名字。
7、泡澡：用三氯化铁泡个澡板子就算完成一大半了！用过的三氯化铁可放进2.5L可乐瓶中，下次还可使用。
8、钻孔：用自制小电钻沿着之前打的定位孔钻就行了，不再多讲。
9、清洗：再用百洁布用水冲着洗刷一次就算完工了！

我的创新：

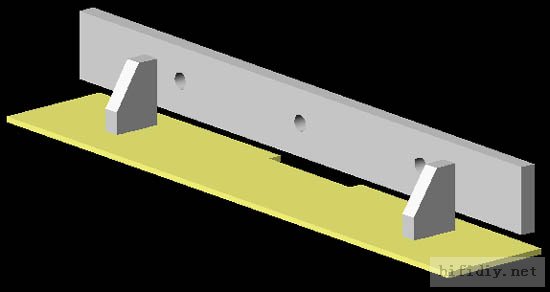

1、小管热耦合：请见图
2、金针插件：是用的废硬盘啦、软驱啦的金针换下市售插件普通针，不错吧？一学就会的哟！

孤心冰封

因为少有看到坛友喷东东，所以专门分一个类来把我在这个过程中得到的快乐与大家分享。

其实喷漆很简单！保持二三十公分的距离，喷个七八次就漂亮了，喷一次是绝不会有光泽的！
重点说说字是怎么做的：用CorelDRAW做好需要的字，用刻字机刻出来（在此感谢我公司广告部的同事们），雕去要喷的部份，小心贴在板上，做好其它部份的保护就可以开工了，要注意不要喷太多，不然干后就会象我这样看上去很假，象是贴上去，而不是喷的一样！
友情提醒：喷漆有毒，还易燃易爆，务请注意人身安全及周边环境的保护！

孤心冰封

1、先调试遥控器、控制、输入切换。用手机摄像头及万用表初步调试好遥控发射器，当我把控制、输入切换及面板上的主音量电位器（带电机）及显示、摇控接收接好后，反复检查了一遍，确定无误后就通电测试了，可是并不顺利，不论按哪一个键，都没有反应，用万用表测PT2250各对应端口，却又指示有正常脉冲发出，百思不得其解多时才想起是脉冲幅值不够。因为2250是用的5V供电，而4017及LB1641是用的12V供电，这样就造成2250送出的信号达不到12V供电的芯片的高电平定义，所以就没有动作了！发现这个问题后，只有在这两者之间加上一个9013“放大”脉冲，再测试时就大功告成了！
2、保护的测试：先说说设计思路吧，UPC1237的检测端是可以并多个声道输出的，所以没必要一个声道用一片，为了方便设计及美观，我用了两片1237，一片管左及中，一片管右及环绕。前三声道独立继电器切换，环绕声道用一个双刀双掷控制。原机箱内有两个80℃常闭温控器，经用电烙铁烘烤，是好的，所以将这两个温控器利用起来，串在“电源开路检测”中，以实现对温度的控制。在做这台功放以前，我没用过UPC1237，也没用过专用保护IC，所以当我通电测试时，跟先前测试控制板一样，完全没有反应！反复查找，才找出就是这个“电源开路检测”端在作祟——电压没在有效范围以内！还好在网上找到确切的资料，才迎刃而解了。当继电器吸合后，又引了电源直流至“中点检测”端，还好继电器释放了，要不然还不知道会整成什么样子！
3、稳压电源测试：运气很好，一次通过！只是在后来总装的时候改小了R19和R22的值，不然电压就没法调上去了。
4、差分输入、推动级测试：说说为什么反焊NPD5566，因为买到的是二手，管脚太短了，没办法从正面安装，只有设计到背面去了。先用的双35V电压加1A保险管（未用稳压电源，怕祸及无辜），未加入推挽级，通电测R31、R3、R17两端电压，再除以阻值，结果另我非常吃惊，居然大得离谱！且Q7、4、5、6、7都烫得不行。经过参考其它类似电路，将R31改为10K、R3改为330欧，取掉R18、R20后（取18、20是在加入推挽级测试之后的事，为方便介绍写在这里），各级电流基本正常，管温也无明显上升。
5、推挽放大级测试：加入推挽放大级后，先测了中点电压，细调VR2使之趋于零（焊装VR2时有先调到中点位置），再调VR1（焊装前调到最大值）准备调为100mA电流时出现偏流慢慢下降的情况，经坛中各位前辈指点，才前214/77的偏流减小了（取下R18、20）且将Q8用导线装到了主散热器上，还到电子市场定了80mm长的散热器供214/77用。经过这样处理，偏流才算稳定了下来。
6、接上试机用的小喇叭、输入音乐信号：这一步真的是很激动的，虽然喇叭中有一点交流声，但我并不在意，因为最终的变压器还没到手上，稳压电源也没用，滤波电容也只用了一对10000UF。还好声音出来了，没有出现什么怪古稀奇的现象，就这样都把碟子换来换去听了好一阵子才收手。
7、总装调试：这是在十二月初才进行的，因为在坛中定的变压器才到手，因为之前测试时总装过几次了，所以测完变压器后三下五除二就装好了。还真是一波三折，这下出来的可全是噪音，而且大得吓人，把我吓得立在当场！不会吧，都测试过了，并没什么问题啊，跟我开这么大的玩笑？？？再次反反复复找原因……。在经过多次检查、换过多种接地方式后，问题依旧！没折了，休息两天！我仔细想了想：测试时没遇到的问题为什么在总装后出现？难道是地线有形成环路？对啊，测试时是分别测试的，这总装后这么多板这么多线，怕是……，我立刻拿上纸笔，把各板的地线连接情况画在纸上，这一画不要紧，马上就找到问题了，原来是地线经过各板电源地线与信号地线在环绕板上汇集了，使本来星形分布的地线形成了环路！立马将环绕信号地与环绕板断开，让环绕电源地线与总地线相连，这下子噪音总算消失了。但是喇叭中还有交流声，比测试时大了许多。这下又把我难住了，到底什么时候是个头啊？没折，再折腾吧！接下来可没那么顺利了，经过多次插拨电源线，居然把稳压电源的桥堆都给烧了，还烧了好大一个洞！最近的一只电容都被破相了！这还了得！再次停工！又是好一阵查，没找到其它问题，最后只有估计是滤波电容的余电冲击造成的，在换了桥堆之后，先放光各个电容的余电，再插那些个插头，一通电，还好没事！不过交流声还是没解决！反反复复拆又反反复复装，就是没办法！最后才试了试将电压都用同一组绕组供应（变压器是6个抽头的，本来是正负45V供推挽级、正负55V供差分、推动级），即都用55V供电，这下子交流声才贴近了才听得到，但是到现在我都没搞懂的是，都用45V还是有较大的交流声！如果您有遇到过这样的情况，请把原因告诉我，请把您的解决方案告诉我。我实在是没办法了，只能这样退而求其次了，好在除了心里有点不舒服以外，听感上并没有多大问题。经过好多天的试听、测电流、电压，逐步加偏流，整机表现还算稳定，现在左右声道偏流已调到300mA了，整体表现还是令我及家人满意的，比原来的3886*2听起来舒服得多，经过试听，1543的作用还是很大的，音质的改善很明显。象我一样用普通DVD作音源的坛友可以试试。好了，调试部份就写到这，但是我的调试并没有结束，因为我的目标是上到500mA，不着急，慢慢来！

孤心冰封

相信有些坛友还记得去年我拆牛绕牛吧？呵呵，真的是可惜了，不过不拆开也不过知道会是那个样子，因为看到这个样子，我都没兴趣绕下去了，所以放弃了！看图吧，打字都打累了！

废板的教训：并非我操作失误造成废板，而是采购失误！买到铜箔好簿好簿的板，居然在腐蚀完才发现，更霉运的是废的是差分输入那块，最复杂的一块！另外还废了一块是控制板，这块是设计失误，原设计用2块TC9153控制环绕及中置，但看到介绍9153的朋友都说不行，想想以后要改造也不方便，所以板都做好了才放弃钻孔、焊接。
来个轻松点的：收到牛后立即准备测试，但是那么多线头啊，怎么办才不会出意外呢？看看我的解决方案吧，家家都有的工具！

孤心冰封

1、前级。PLITRON牛还有双15V绕组还空着没用呢，所以打算今后再给左右声道加上一级前级，出于这样考虑，已在底板上钻好安装孔了。暂时还没找到好的前级电路，也请大家多多推荐。
2、环绕及中置声道关断。现在不论什么输入环绕及中置都是通着电的，环绕单管\中置单管偏流都是100mA，但我的目标是中置也上到500，真到那时候发热会是比较大的，所以打算用个什么简单的方式控制这三个声道的开关，现在的想法是：A、跟输入切换联动，看似方便，但可能会对电路造成频繁冲击；B、单独用一路2250的“电平”控制，使用起来相对麻烦点，但是冲击减小了。我还在考虑即方便又安全的方式，考虑清楚了再动，免得劳命伤财。

好了，我的装机报告到此结束，感谢各位长期以来对我的支持！
